안녕하세요~ 영휘다 입니다.
네번째 커스텀 하우징을 완성했습니다.
원래 구성은 5+3+5+4T(알루 검정, 알루 빨강, 알루 검정, PC) 4장의 판재로 구성했는데,
제작중 오류로 인해 8+5+4T(PC, 알루 검정, PC)로 변경하였습니다.
사실 다른 디자인에서 가공비 때문에 포기하고 변경했습니다만, 저번것보다 더 많이 나왔네요...ㅜㅜ
우선 질문 게시판에서 탭 가공 관련해서 친절히 상담해주신 아침에님, 덕님, 라이프존님께 감사드립니다. ^^
(오랜 고민끝에, 안전하게 8T로 만들게 되었습니다.)
하우징 컨셉은
무보강, 저소음, 부드러움? 입니다만, 만들고보니 가벼움이 추가되었습니다.
먼저 만든 알루스킨 하우징(내부가 꽉 찬)보다 조금 더 조용하고, 타건감도 부드럽습니다.

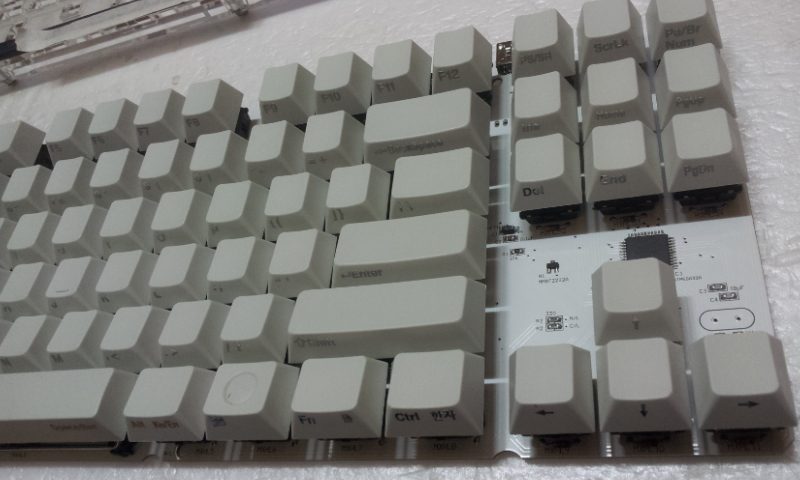

빨간색의 ps2avrU 기판으로 조립했는데, 스위치가 틀어지는 바람에 V0.3버전의 흰색 기판으로 교체하였습니다.
보기에는 빨간색 기판이 이쁘고, 소음은 흰색 기판이 더 작습니다...

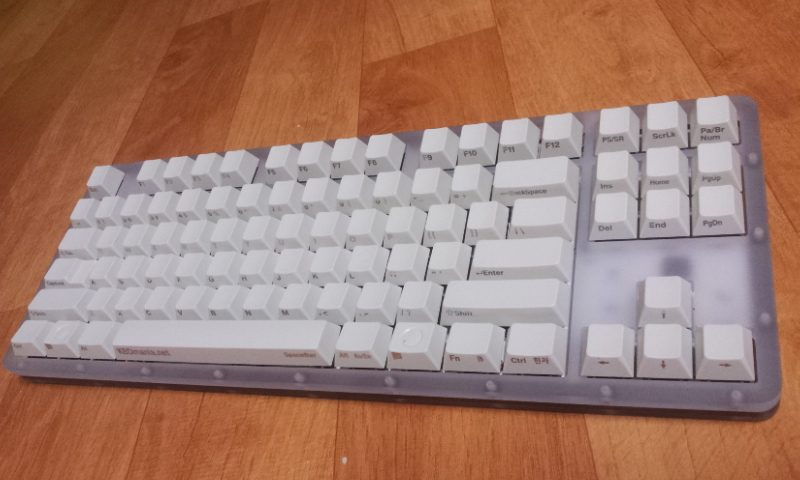

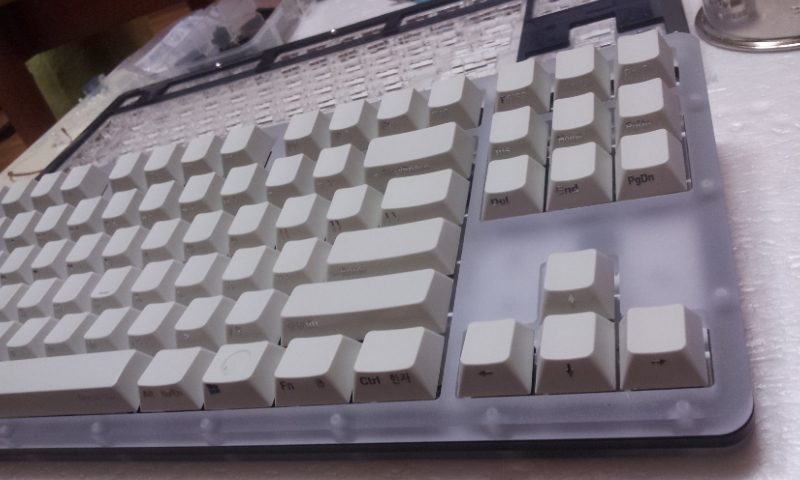

폴리카보네이트 8T 상판 / 샌딩
덕님께서 좋은 업체를 소개해 주셔서 만들 수 있게된 PC 상판
알루미늄 5T 중판?
기판 보호를 위한 노란색 라인테이프

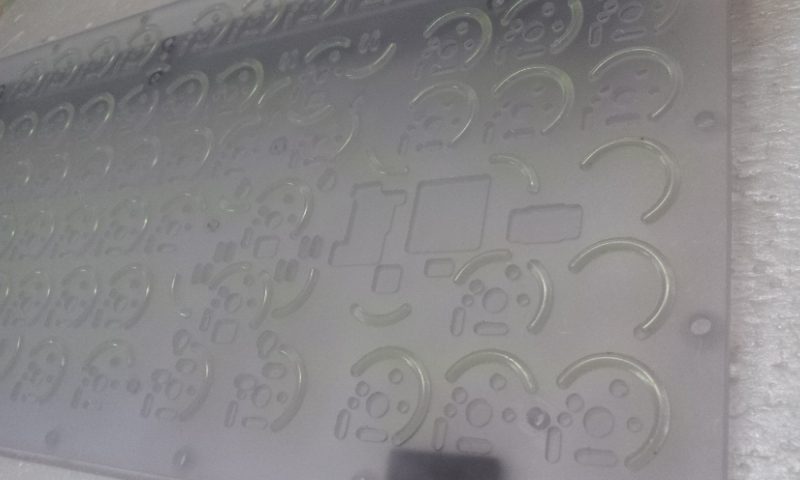

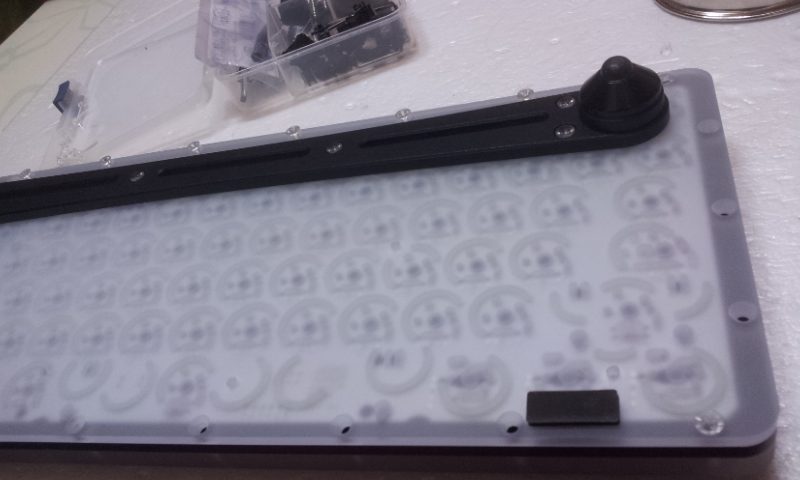

폴리카보네이트 4T 하판 / 샌딩
오랜시간 고민해서 만든 하판입니다.
기판 아래쪽으로 돌출되는 부분을 모두 음각으로 가공하여 빈 공간이 거의 없습니다.
충격흡수, 울림감소를 위해 실리콘 오링을 장착하였습니다.(0.5T 돌출, 2파이 내경 17mm 오링 약 50여개)
A.87 ps2avrU 무보강 홀을 지원합니다만, 볼트 체결시 소음이 커지는 문제가... 볼트 미체결시에도 기판은 단단히 고정됩니다.
운좋게 구한 구흑스위치가 ps2avrU 기판에는 너무 뻑뻑해서, 스위치 틀어짐 문제를 해결할 수 없었습니다.

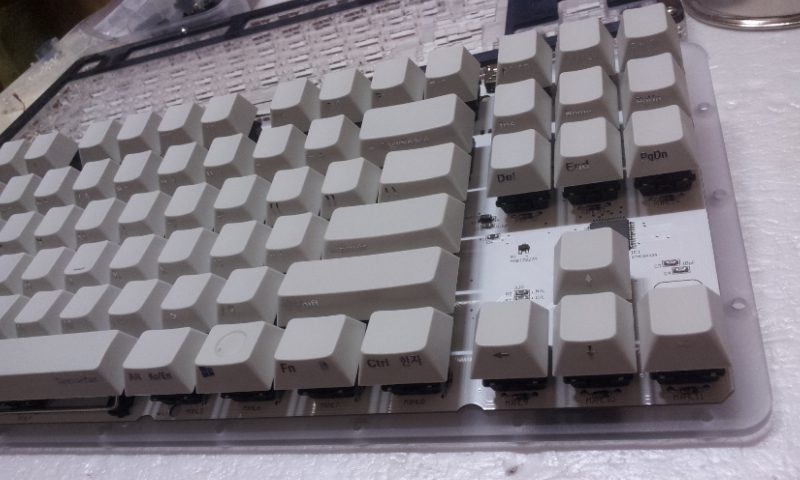

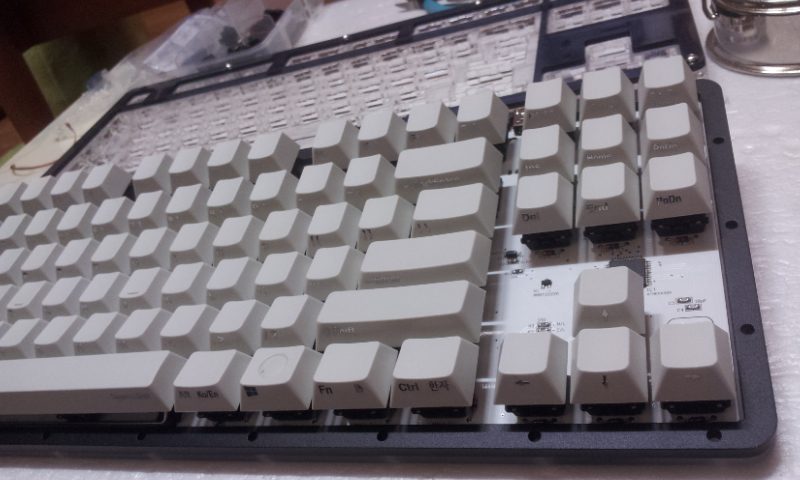

마침 분해해놓은 V0.3 흰색 기판이 있어 옮겨 심었는데, 스위치 자체가 문제가 있는지, 줄 맞추는데 한시간 걸렸습니다.;;
ps2avrU, ps2avr V0.3 모두 장착 가능합니다.
적당히 맞춰서 올리면 움직이지 않습니다.

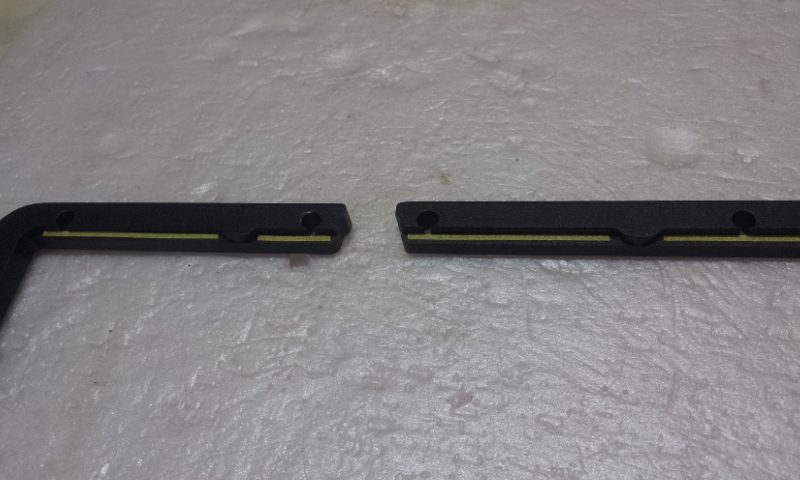

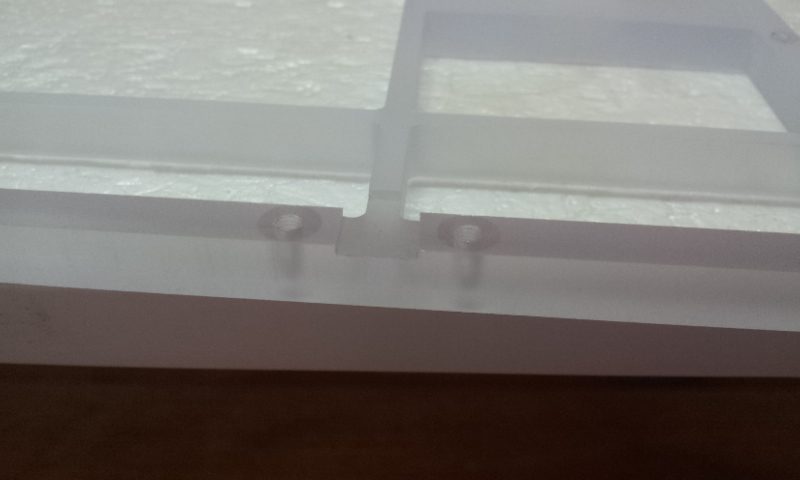

저 까만녀석이 기판 상/하단을 잡아줍니다.
상판은 설계상으로, 보강판 윗면 기준, 위쪽으로 6.5T 올라옵니다.

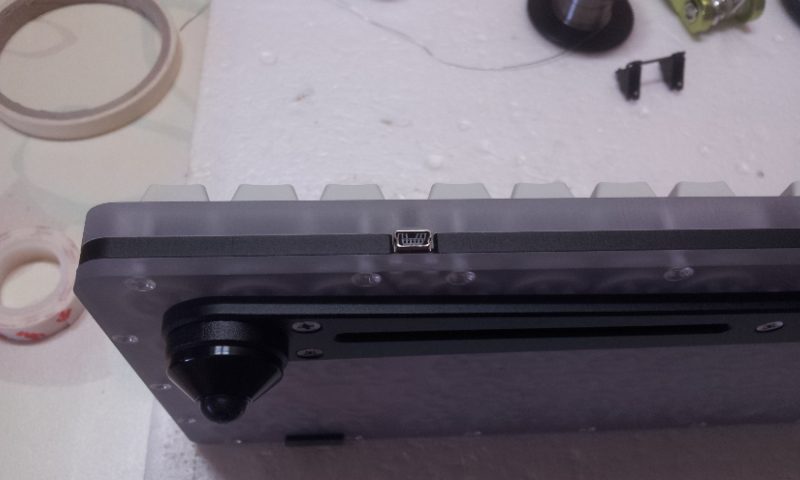

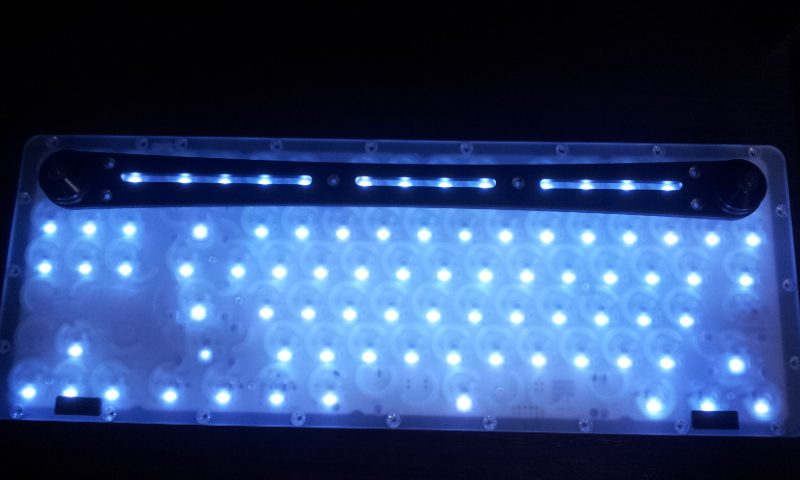

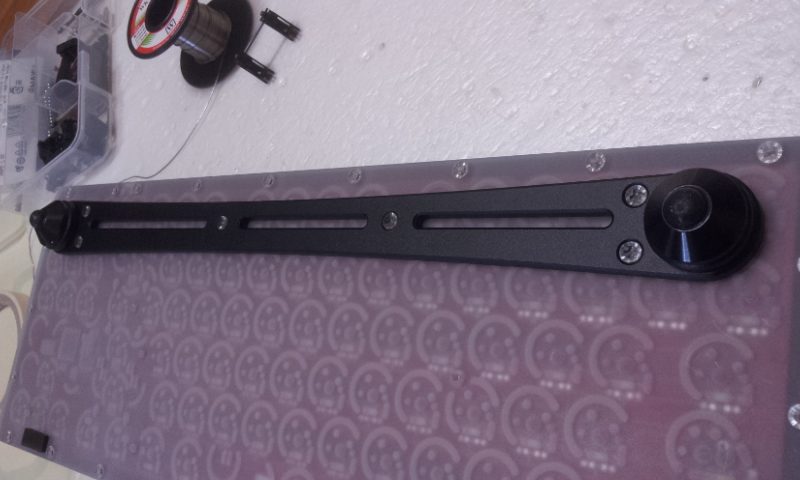

알루미늄 5T 범폰바
하우징 중에 가장 맘에드는 부분, 그러나 안보이는건...

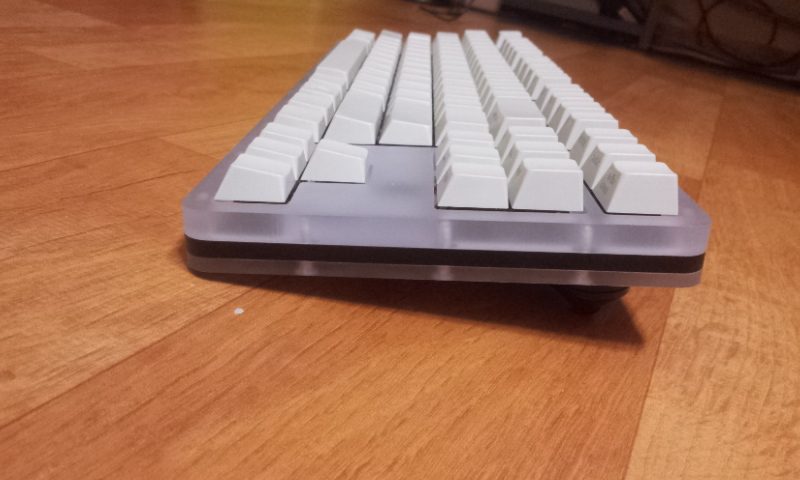

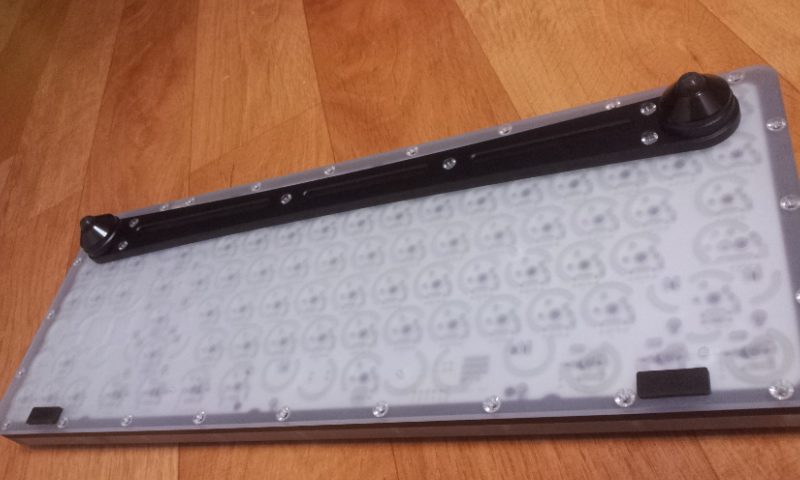

경사 10.5도, 최대 12.5도까지 높일 수 있습니다. 2도차이가 체감상 너무 커서 10.5도로 사용중입니다.

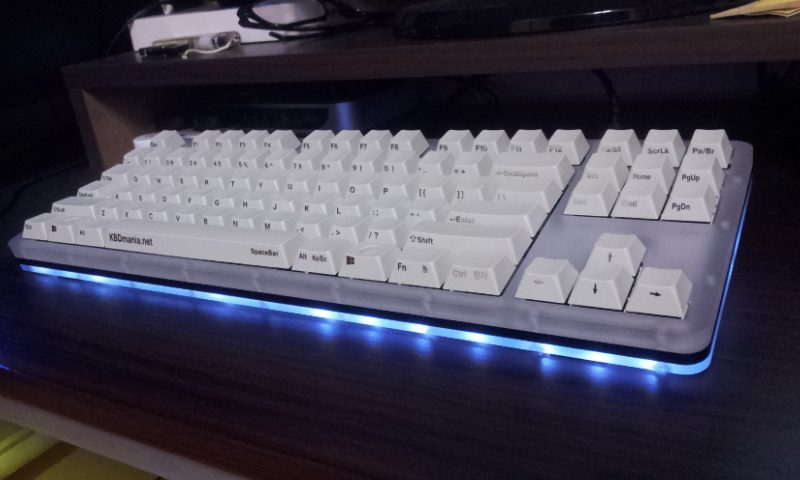

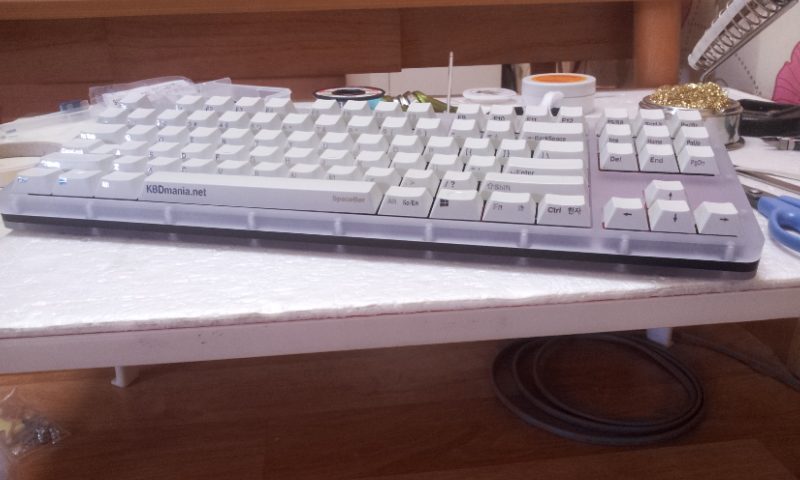

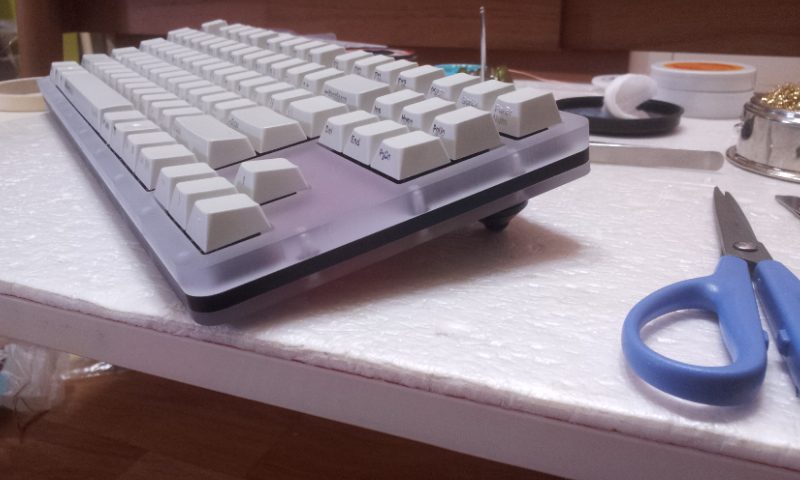

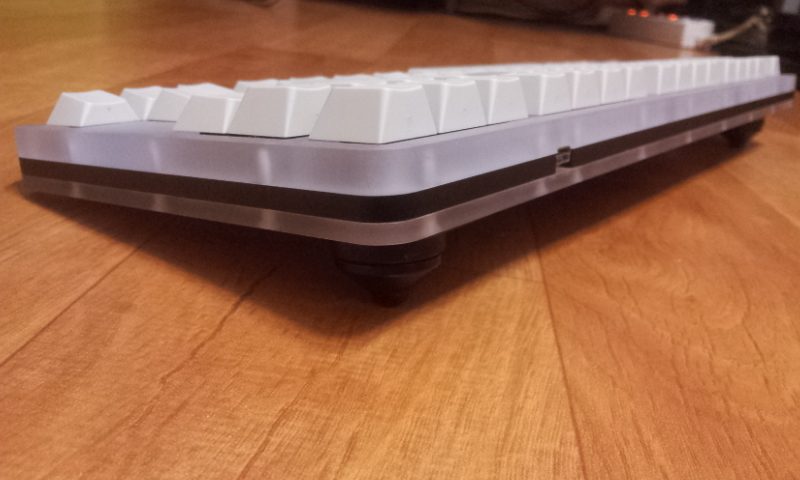

결합하면 요렇게...
범폰 결합 2개를 제외하고 전부 PC볼트를 사용했습니다.

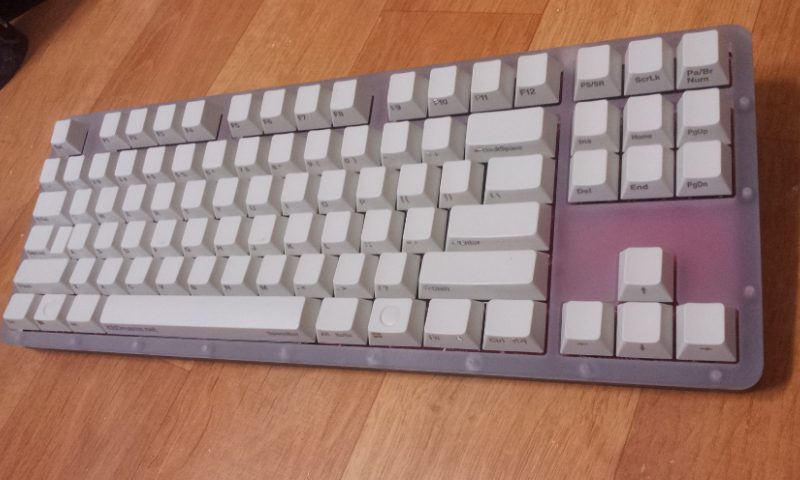

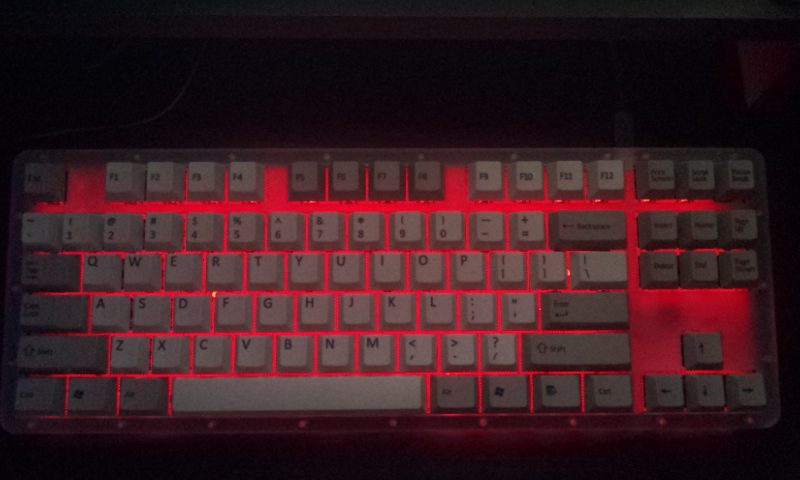

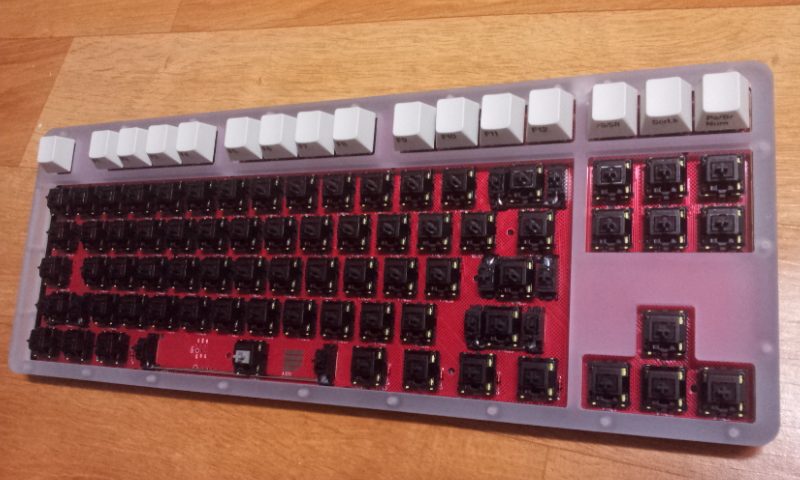

이 아래는 먼저 조립했던 ps2avrU 빨간 기판 사진입니다.
이상 긴 글? 사진? 봐주셔서 감사합니다. ^^;
추가 (2013.10.12 pm08:46)

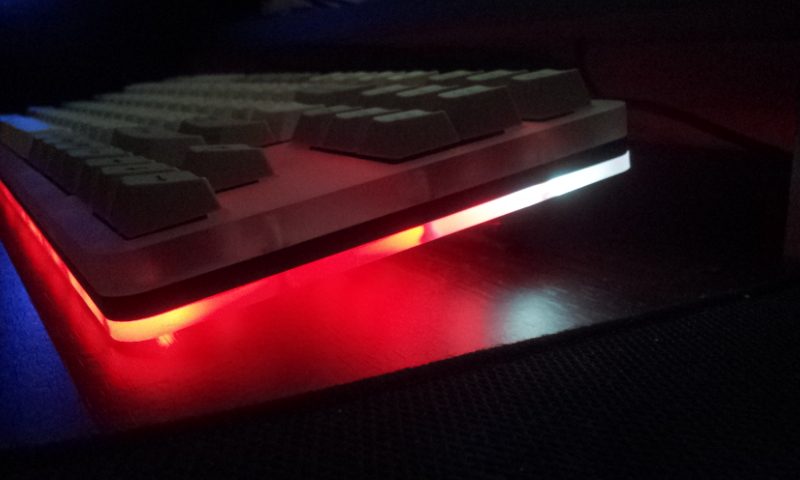

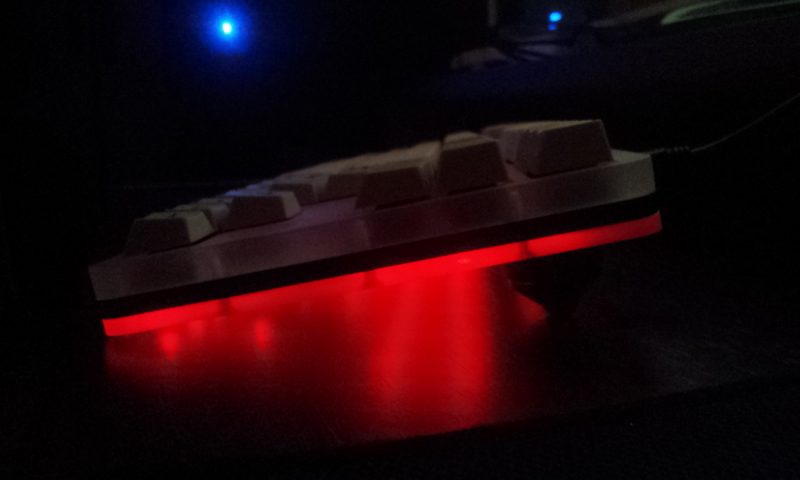

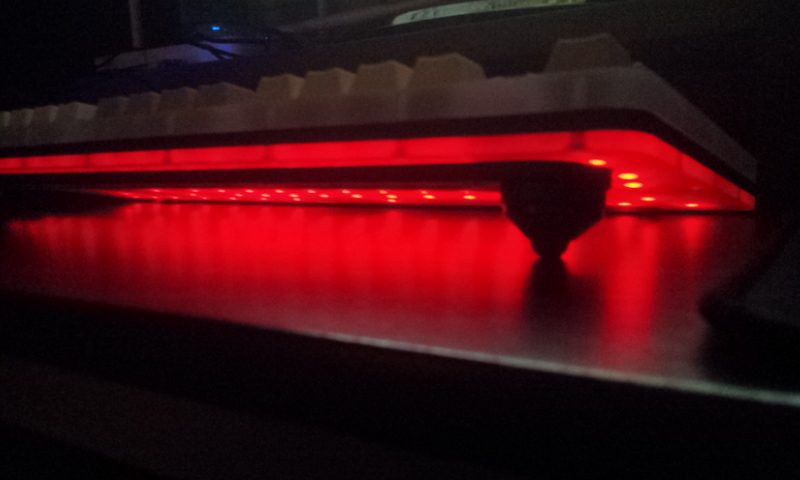

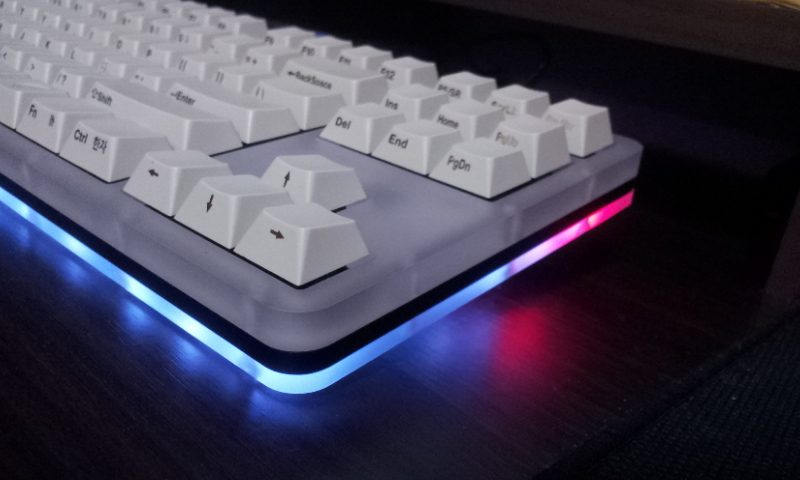

범폰바 빛 새어나오는 부분은 라이프존님의 하우징(링크)의 범폰바 아이디어를 응용한 것입니다.
항상 멋진 하우징을 보여주시는 라이프존님께 다시 한번 감사드립니다.
