지난 번 도면의 결과물입니다.
여기에

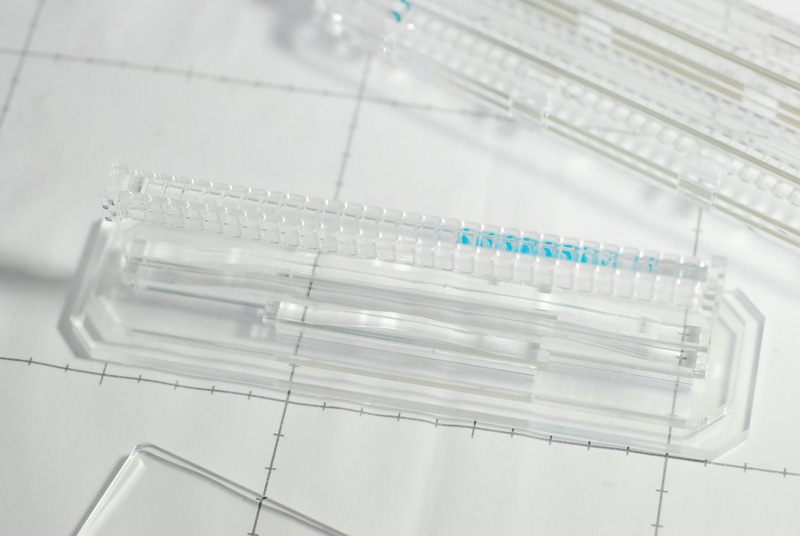

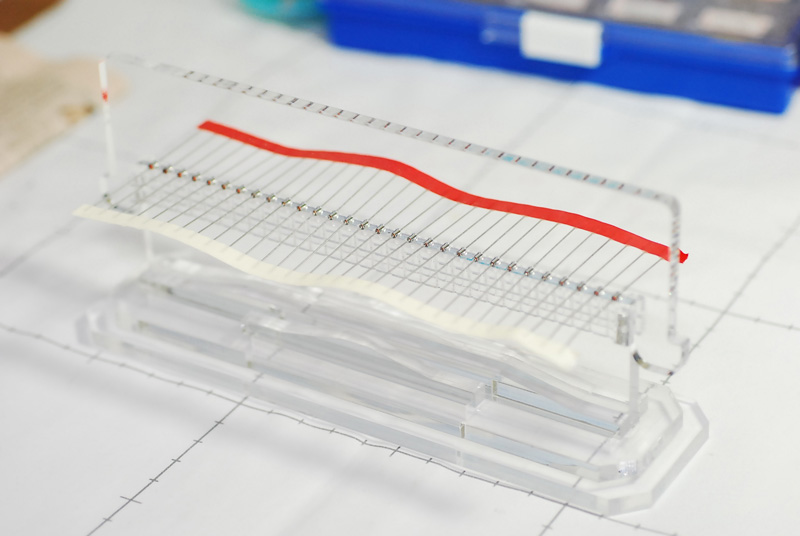

다이오드를 올리고 덮개로 덮습니다.

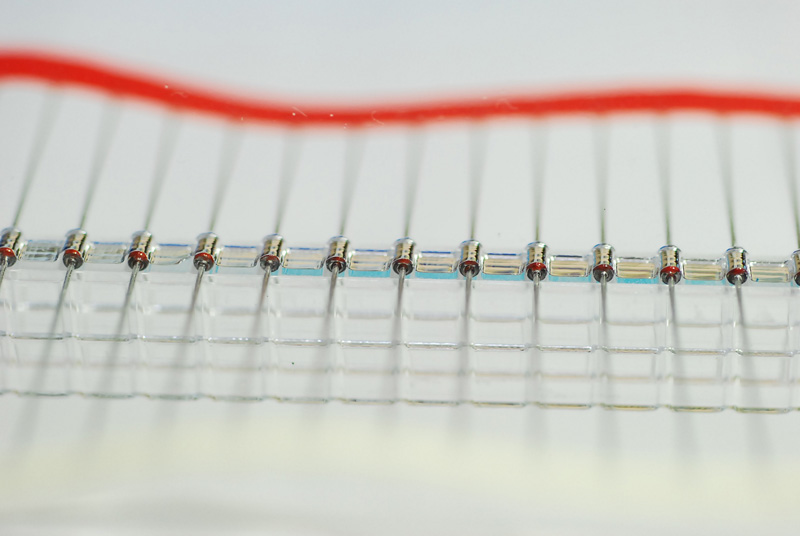

다이오드를 하나하나 잡아줍니다.

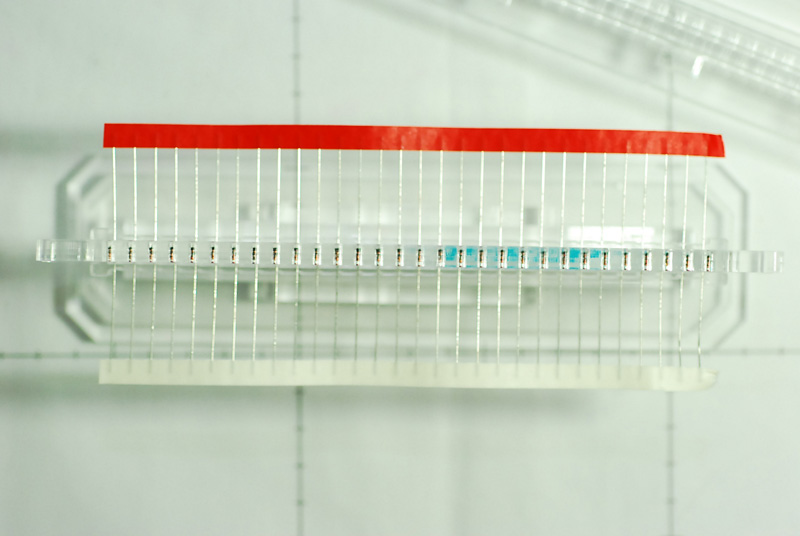

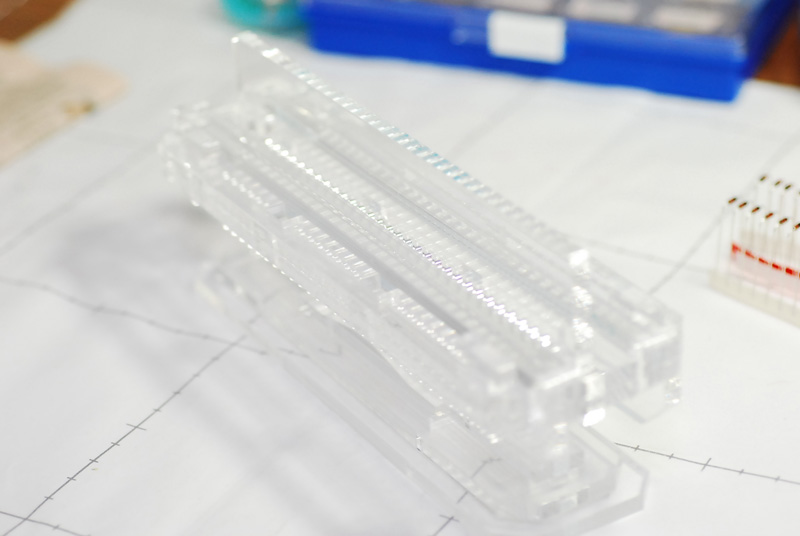

위에서 본 모습
요놈이 슬라이더로 바깥쪽부터 힘을 가해 접어주게 됩니다. 3단계로 힘을 가하게 되는데 2단계가 제 구실을 못해서 도면을 수정했습니다 ㅎ

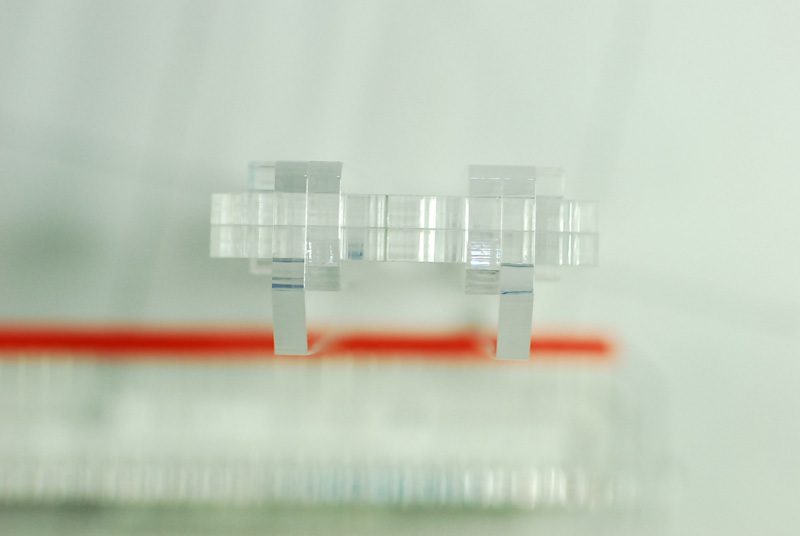

올려서

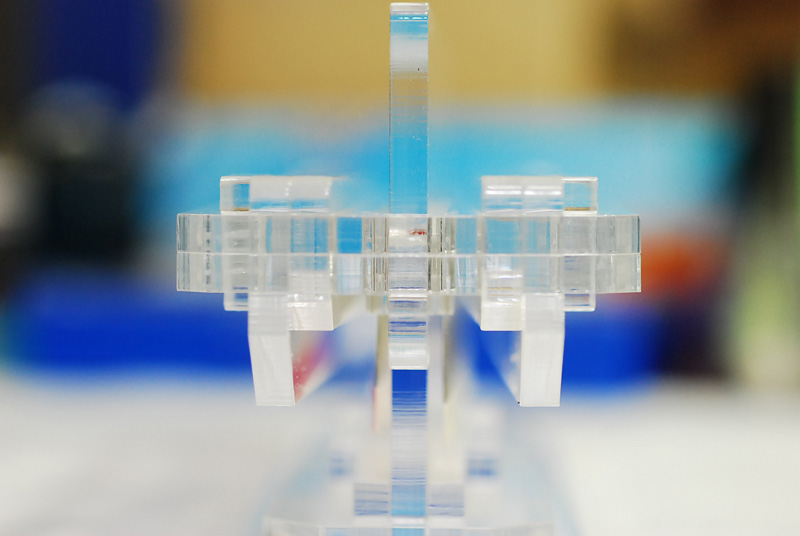

1단계
2단계 없음...

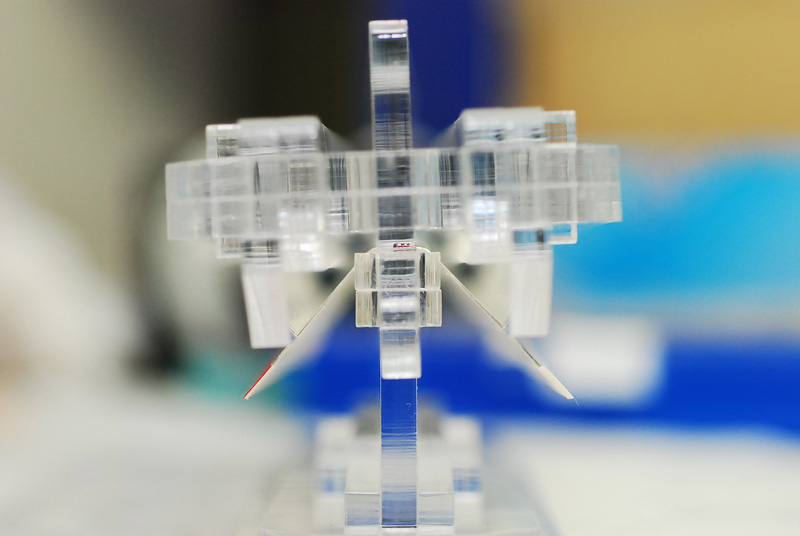

3단계

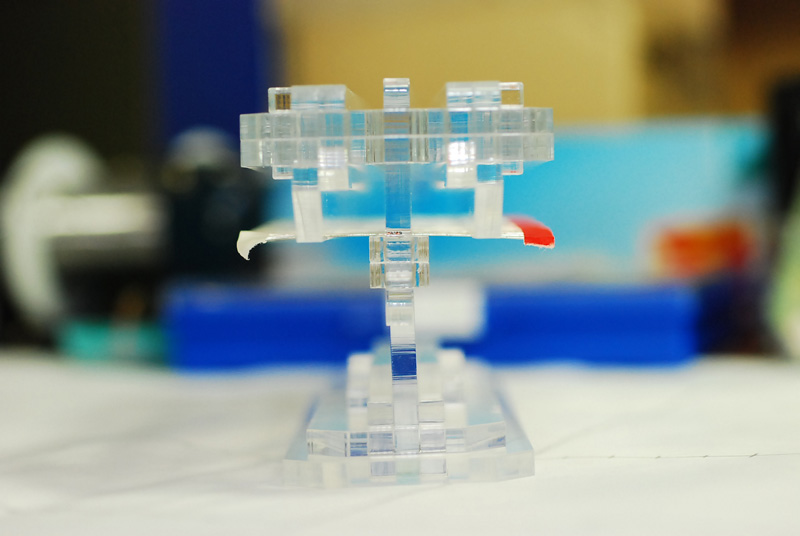

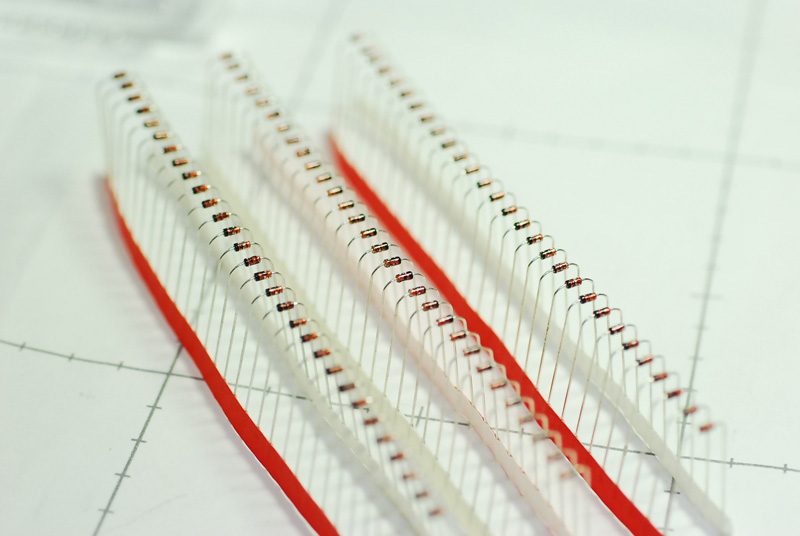

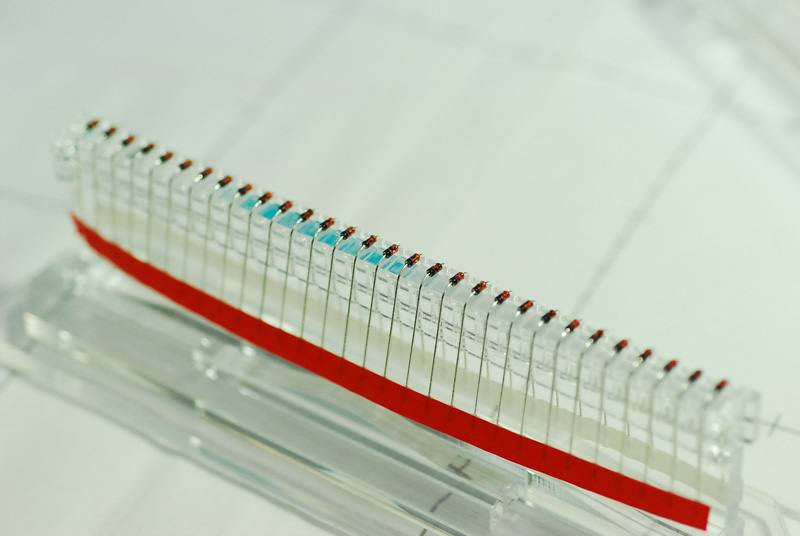

접힌 다이오드의 모습
정확하게 8mm간격으로 접으면 납땜할 때 다이오드가 인두기를 따라서 움직일 수 있기 때문에 8.5mm간격으로 접어서 기판에 단단히 고정되도록 설계했습니다.

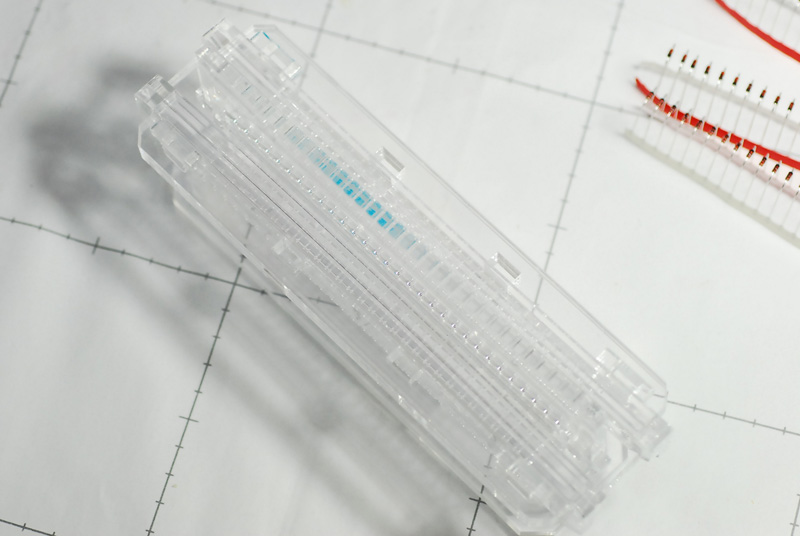

투명이라서 잘 안보이네요 ㅎ
볼트나 본딩없이 조립으로 만들었더니 완벽히 견고하지는 못하지만 사용할만 하네요.
미흡한 부분을 수정한 도면을 첨부하니 혹시 쓰실분은 제작해보세요. 제작할 때 꼭 "압출"아크릴판을 사용하시길 바랍니다. 캐스팅판은 아마 조립이 안될 수도 있습니다. 비용은 탕수육 값정도 들었습니다~ ㅎ
그럼~^^
2013.12.26
이전 도면에 부실한 점이 발견되어 수정한 도면을 다시 첨부합니다.
