어제도 질문 드렸었는데 발로 그린 그림이라 답변이 안달렸나봐요..ㅠ
그래서 사진 찍어왔습니다. 폰카에.. 기판도 검은색이라 이건 뭐 보이질 않네요...

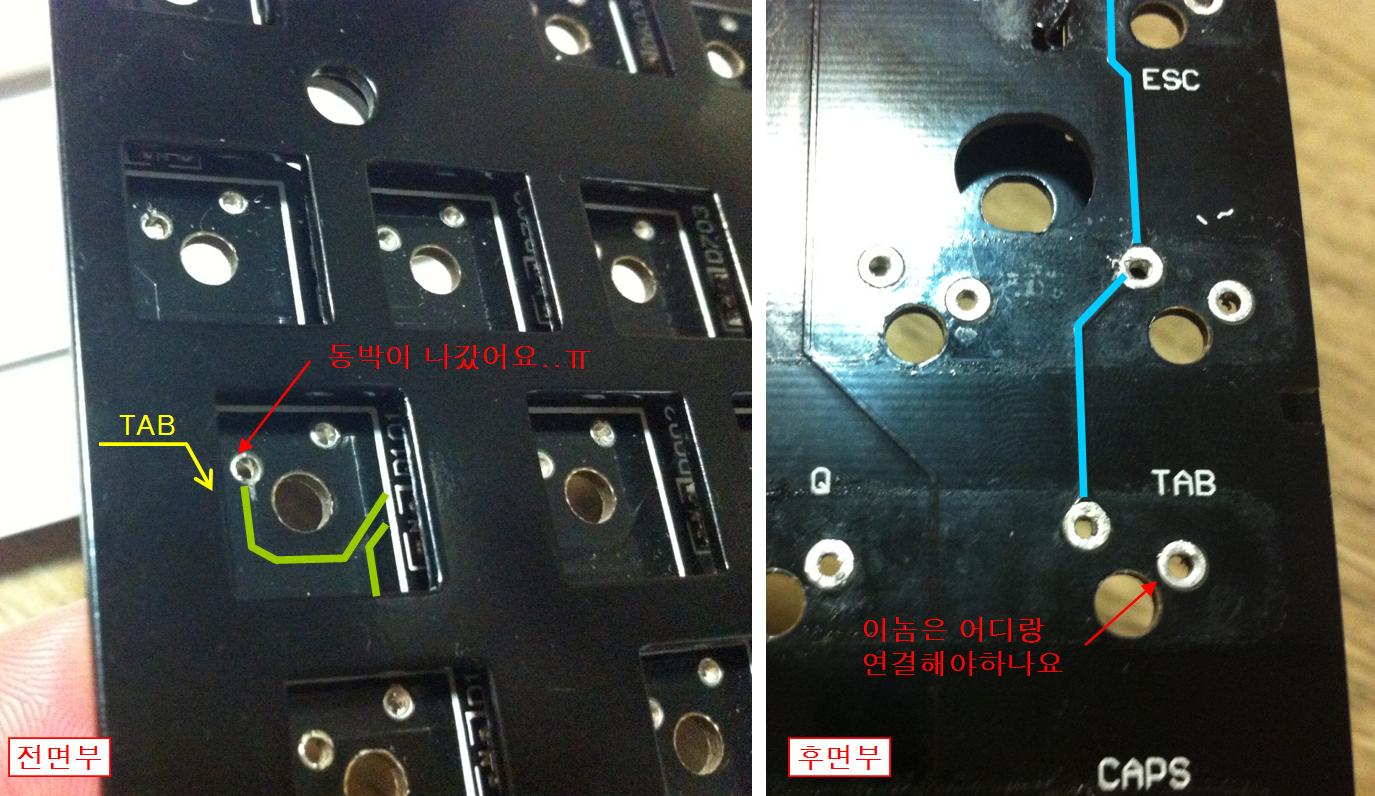

사진 보시면 동박 나간부분이 있는데 예를 들어 TAB키만 찍어왔어요..
TAB키 동박 한개는 기판뒷면에서 연결이 되어있고.. 다른 한개는 기판 전면부에서
연결되어있는거 같은데(옆쪽의 다이오드에 연결되어있나봐요) 이거를 앞쪽에선 와이어링을
못할테니.. 뒷에서 해줘야 하는데.. 뒷판만 보고 어디랑 연결해야 하는지 알수 있는방법이 있나요?
앞에서 보니 보강판때문에 보이지도 않고.. 동박끼리 연결된게 아니고 다이오드를 통해서 연결된거 같아서요..
