안녕하세요. 초짜처리 입니다. 오늘은 Kpad를 조립하였습니다.
Hell 입성후 4번째 조립이네요.ㅎㄷㄷ

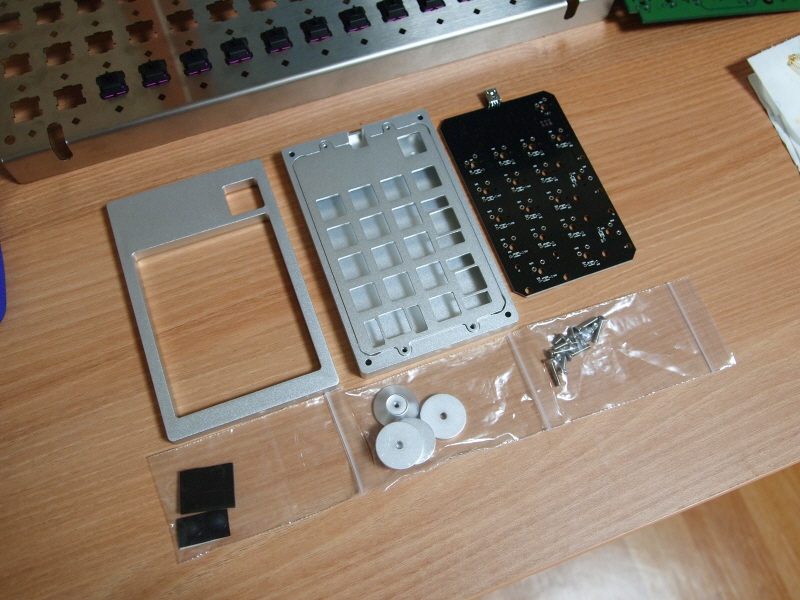

Kpad 실버 입니다. 하우징..기판..알루범폰 등등..

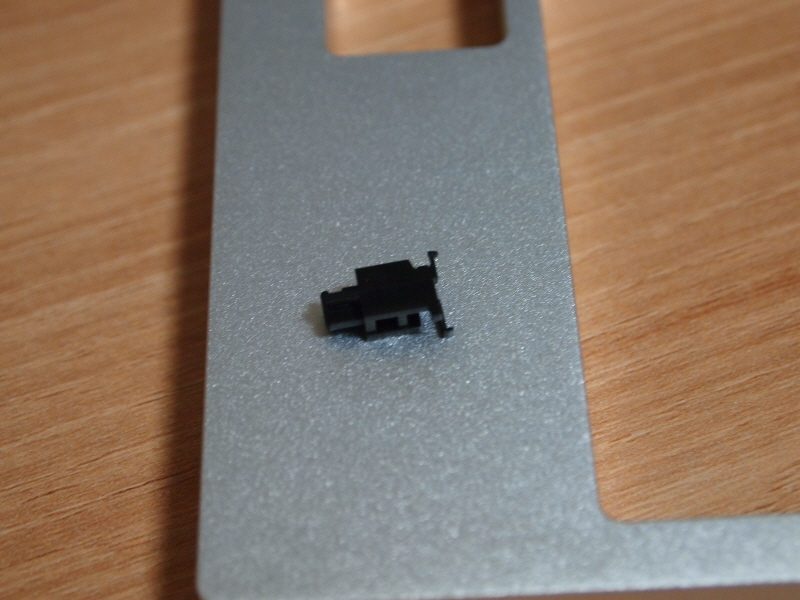

저는 먼저 스테빌 모따기를 하였습니다. 사진의 스테빌 밑쪽의 뽀록 튀어나온 부분을 잘라 주시면 됩니다.
잘라내면 자르기전의 눅눅한 키감 보단 좀더 경쾌하고 단단한 키캄을 느끼실수 있습니다.

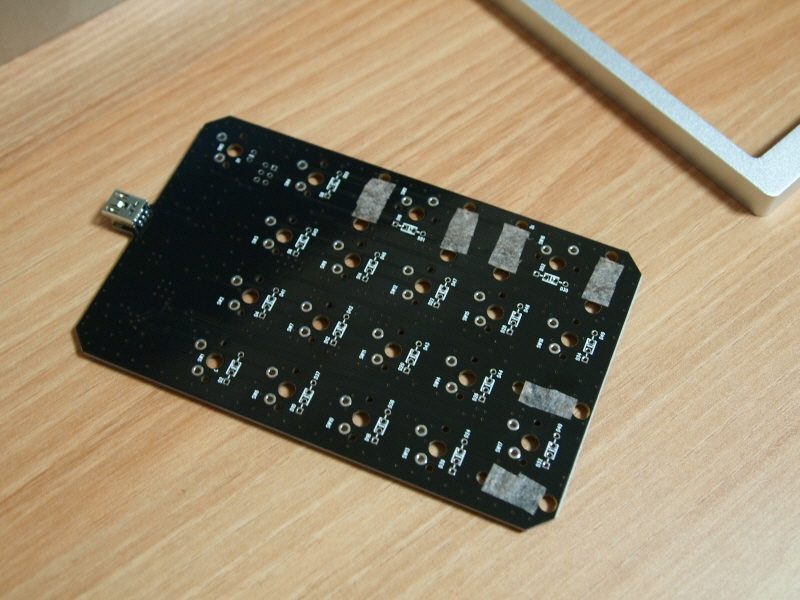

다음은 기판과 스테빌의 충격 완화를 윈한 눈섭테잎? 작업을 하였습니다.

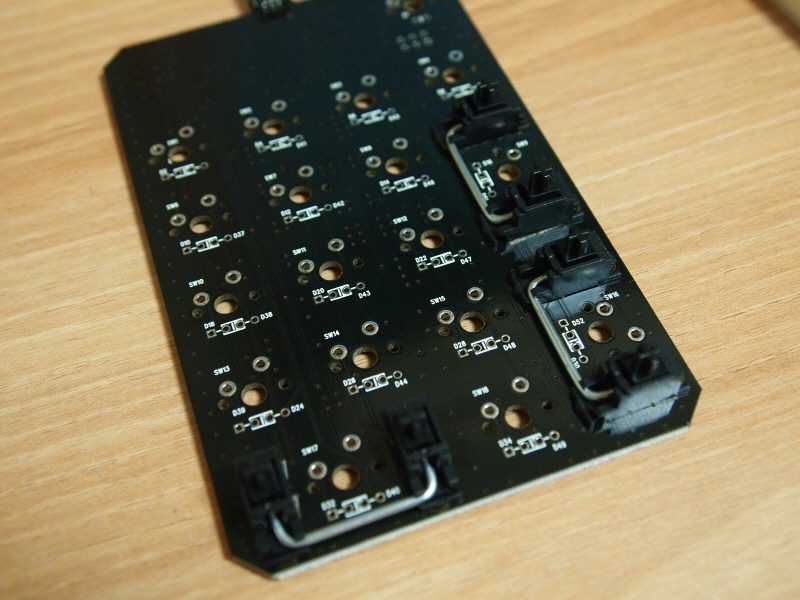

스테빌 장착~! 스체빌 철심과 플라스틱 부분의 맞닿는 곳에 구리스를 살짝.... 저는 크톡105를 한방울 떨궈줍니다.(구리스가 없음.)
구리스 보단 좀더 키감이 부드럽고 경쾌 합니다만.. 금새 증발 됩니다.. ㅜ.ㅡ

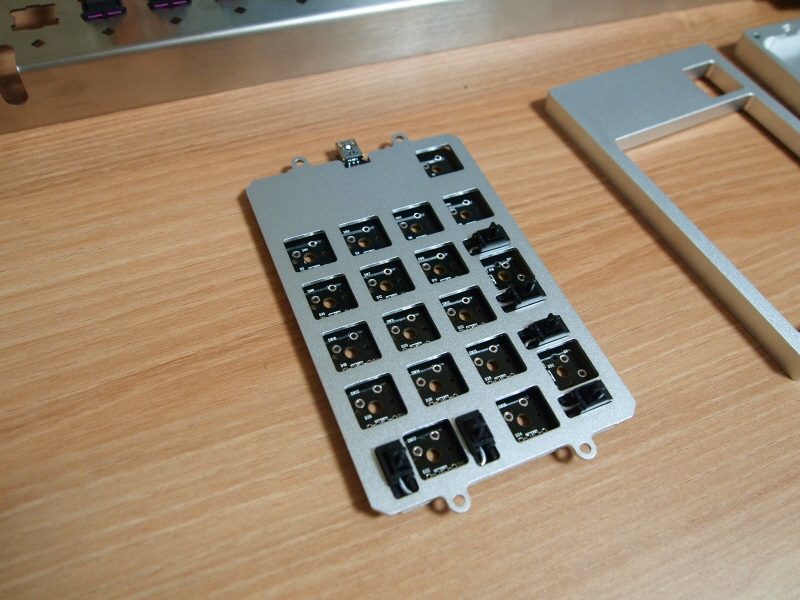

보강판을 살짝 걸쳐주시고...

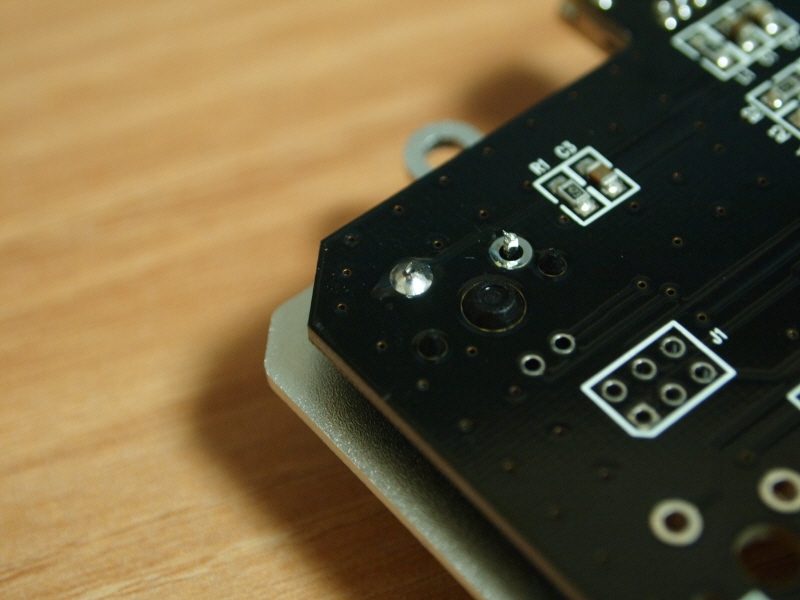

스위치를 하나씩 한쪽 다리만 납땜해 줍니다.
한쪽 다리먼저 납땜을 한후.. 스위치와 기판을 눌러주면서 납땜을 한곳의 납을 한번 더 인두기로
녹여 기판과 보강판에 스위치가 좀더 밀착이 되도록 이작업을 스위치 전부에 한번씩 작업을 해줬습니다.

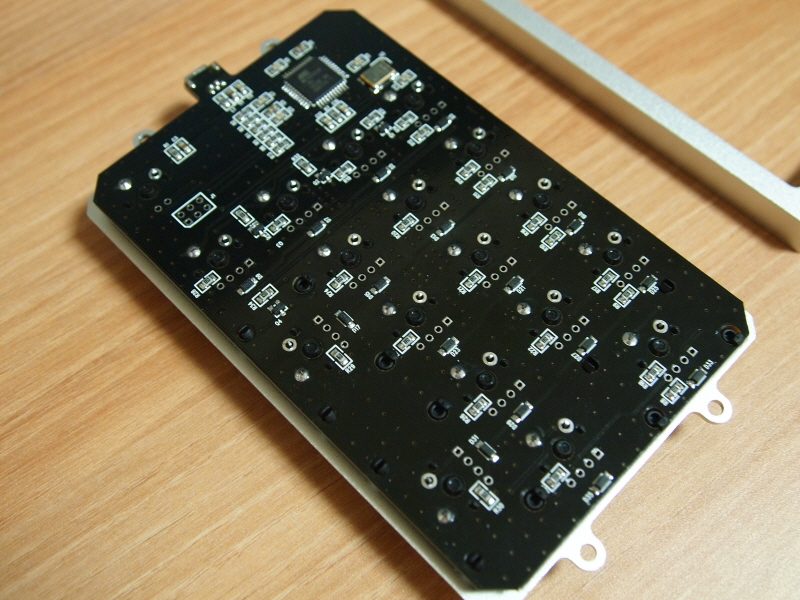

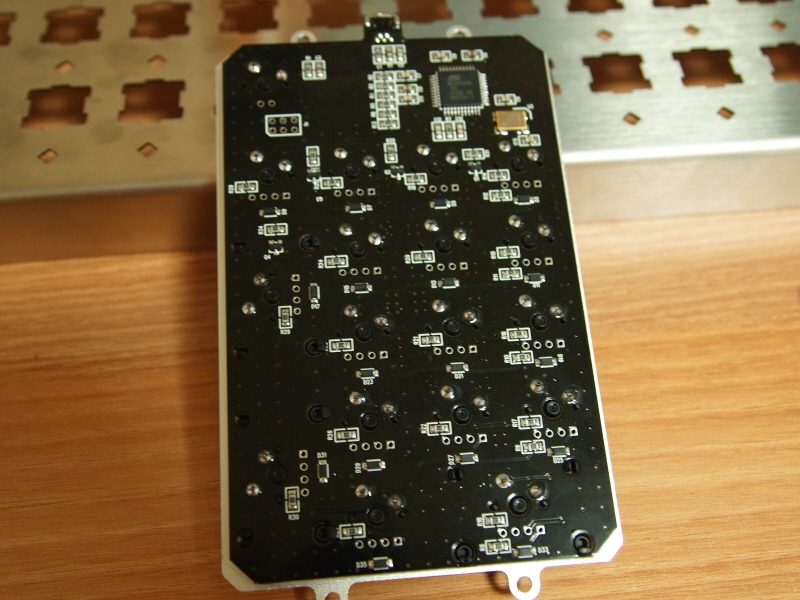

다리 전부에 납땜을 하고...

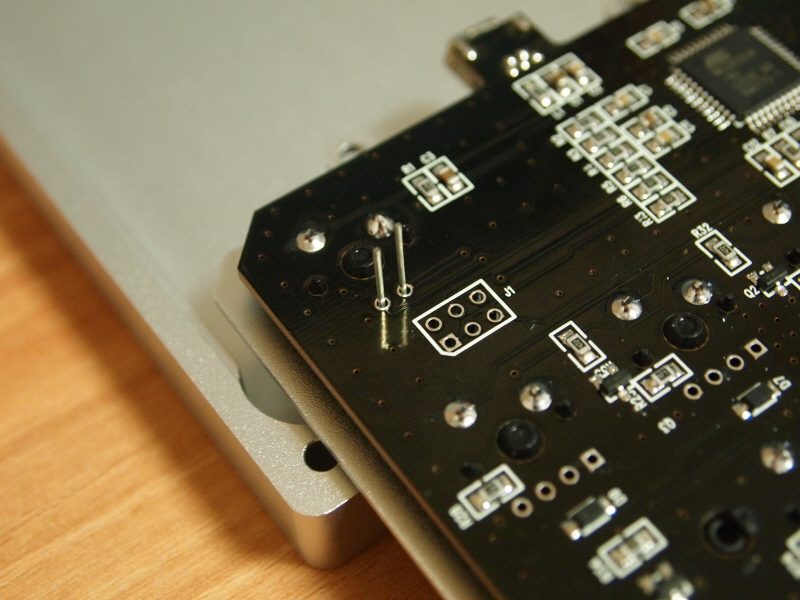

다음은 Led.... 긴쪽이 + 입니다. +인지 확인하시고..납땜...

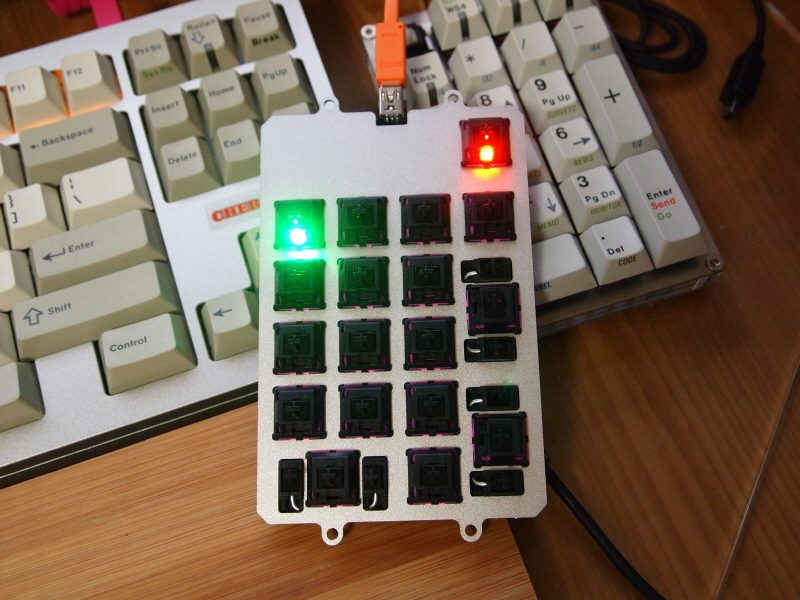

Led 상태 확인...
하우징 조립...

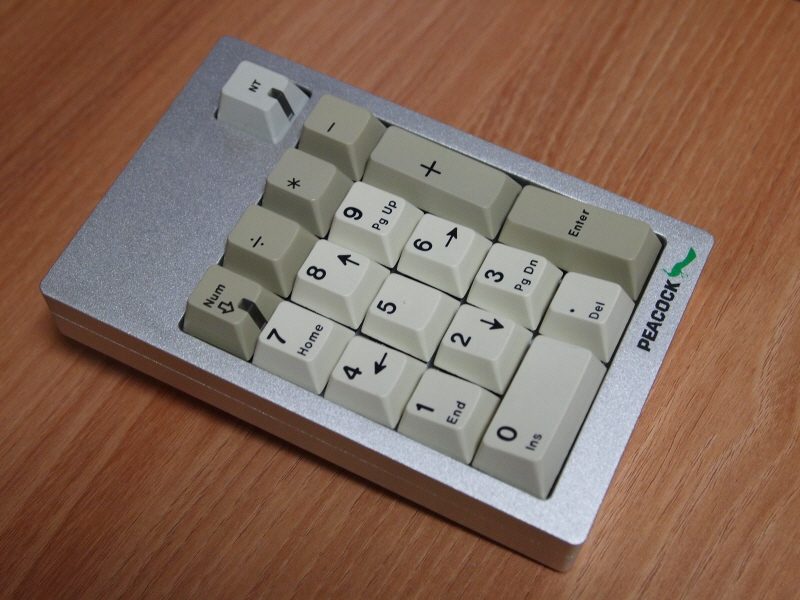

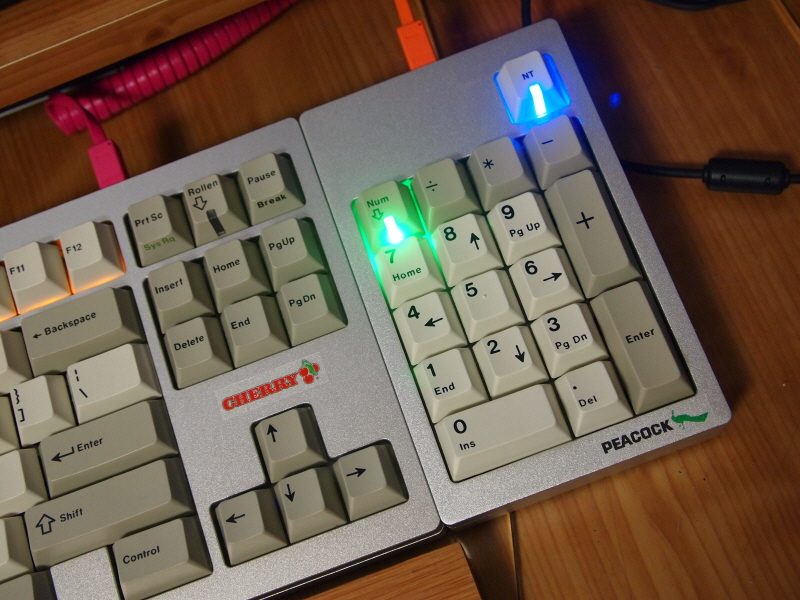

완성!~ ^^
