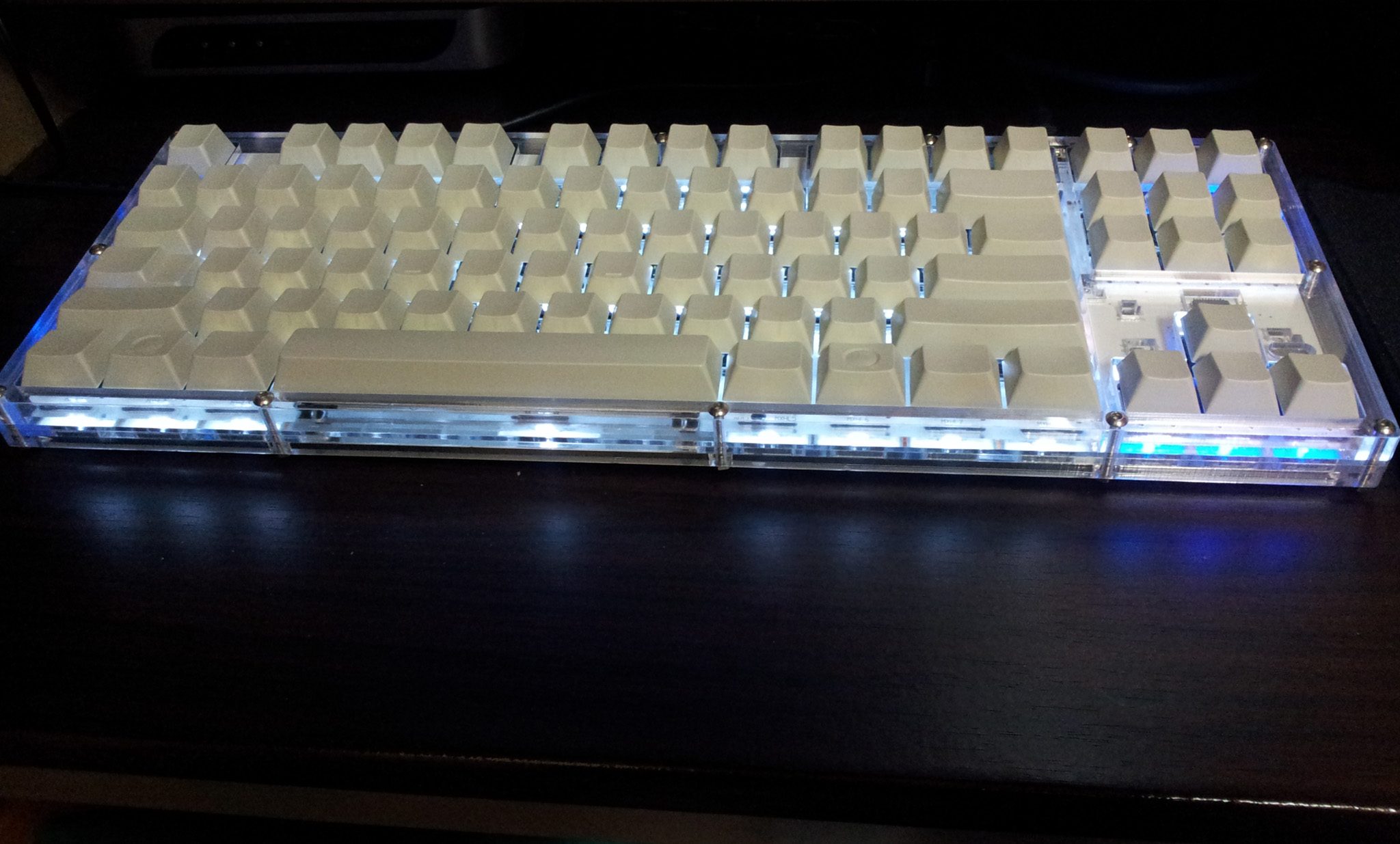

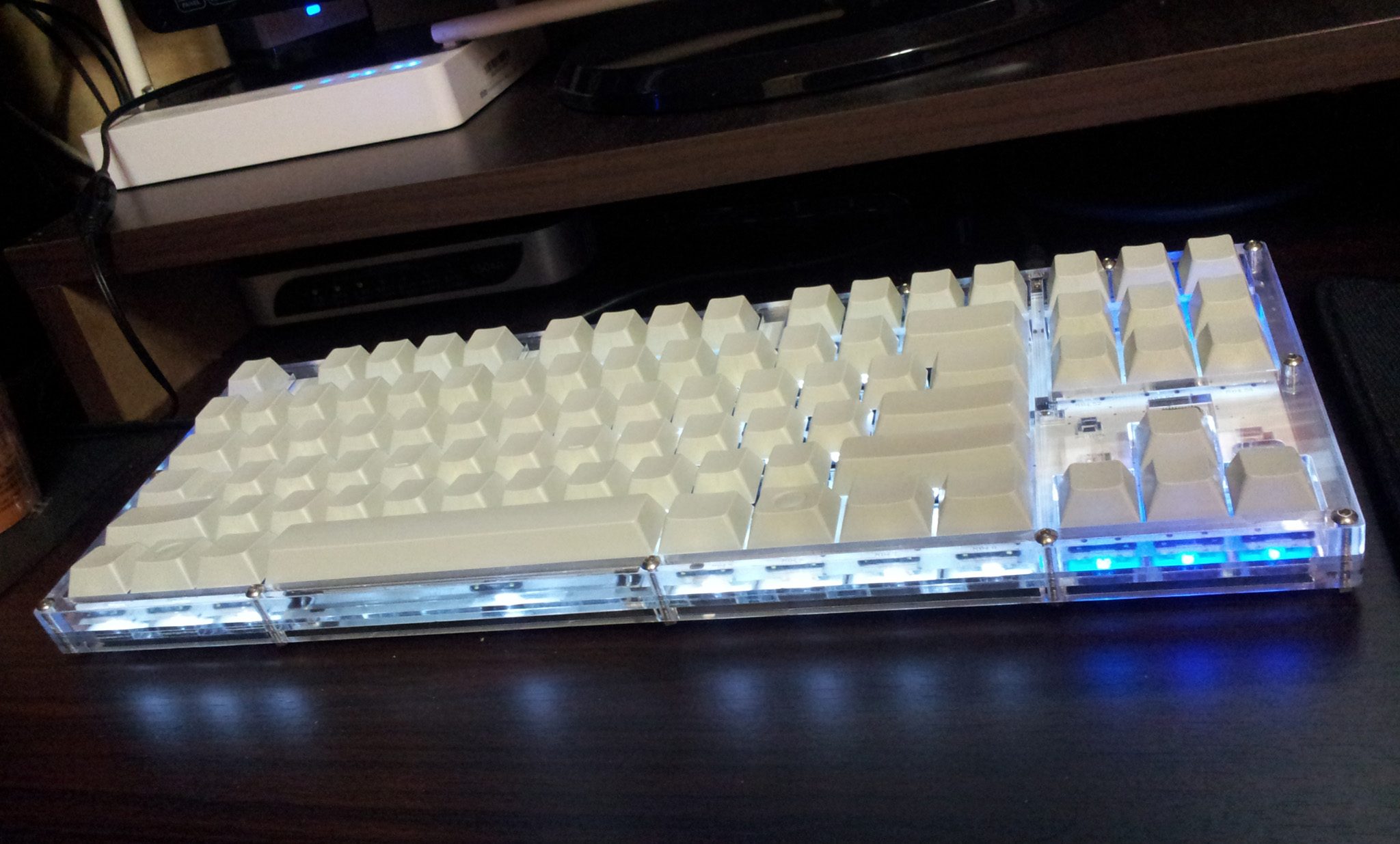

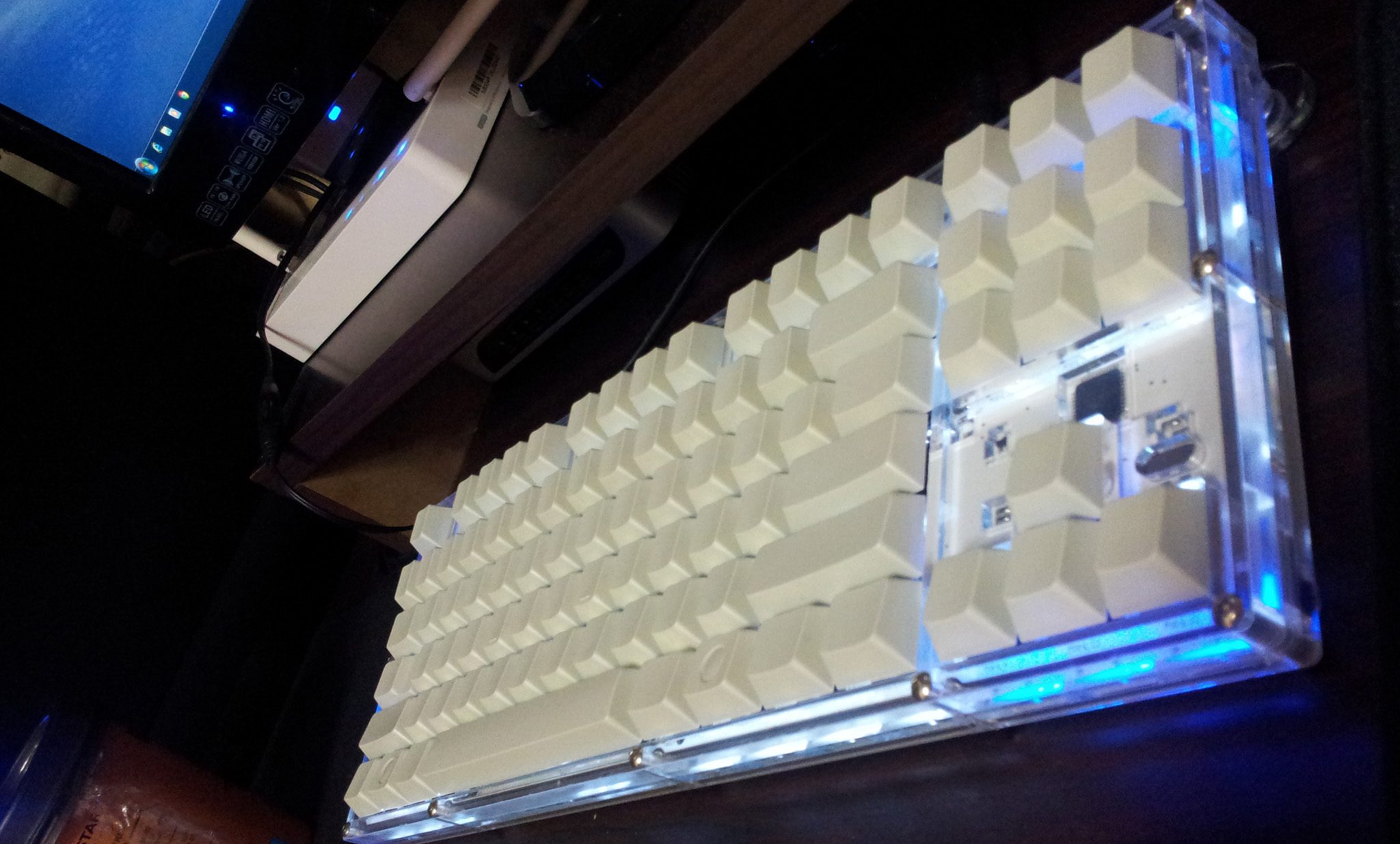

첫 커스텀으로 A.87 ps2avr 풀 LED, 투명아크릴 하우징을 만들었습니다.


하판에 홀이 두개 안뚤려와서, 하판 제외하고 조립해봤습니다.











재료는...

괴수가면님 / A.87 ps2avr

하우맨님 / 메가톤바 LED

아침에님 / 체리 순정 얇은 PBT 무각

리쿠/안사염님 / SMD 다이오드, 저항

맛있는우유님 / 메룩스님 62g 스프링

춤추는 곰돌이님 / 홍게 신흑축 스위치, 스테빌 한셋 무료 분양

노블환이/문금환님 / 크라이톡스 103, 205


하우징은 아침에님께서 수정하신 도면을 조금 손봤습니다.

도면은 윈키전용 버전으로 수정하였으며, 방향키 위의 부품홀 변경, 볼트/너트 채결방식으로 나사홀 크기를 미세하게 조정하였습니다.

필요하신 분들이 계실까하여, 도면은 자료실에 올려놓겠습니다.

제껀 상판 8T인데, 그대로 사용하실경우 나사를 갈아내야해서 5T로 수정하여 올릴 예정입니다.

5/2/3/5/3 구성입니다.


재료 분양해주신 여러 회원님들께 감사드리고, 도면 올려주신 아침에님, 배군님께 감사드립니다 ^^
