스위치 윤활 작업하고 캡스락 등 몇개 키에 잡소리가 재발해서
다시 디숄하다가 캡스락 LED 동박이 날아갔습니다. ㅠ.,ㅠ

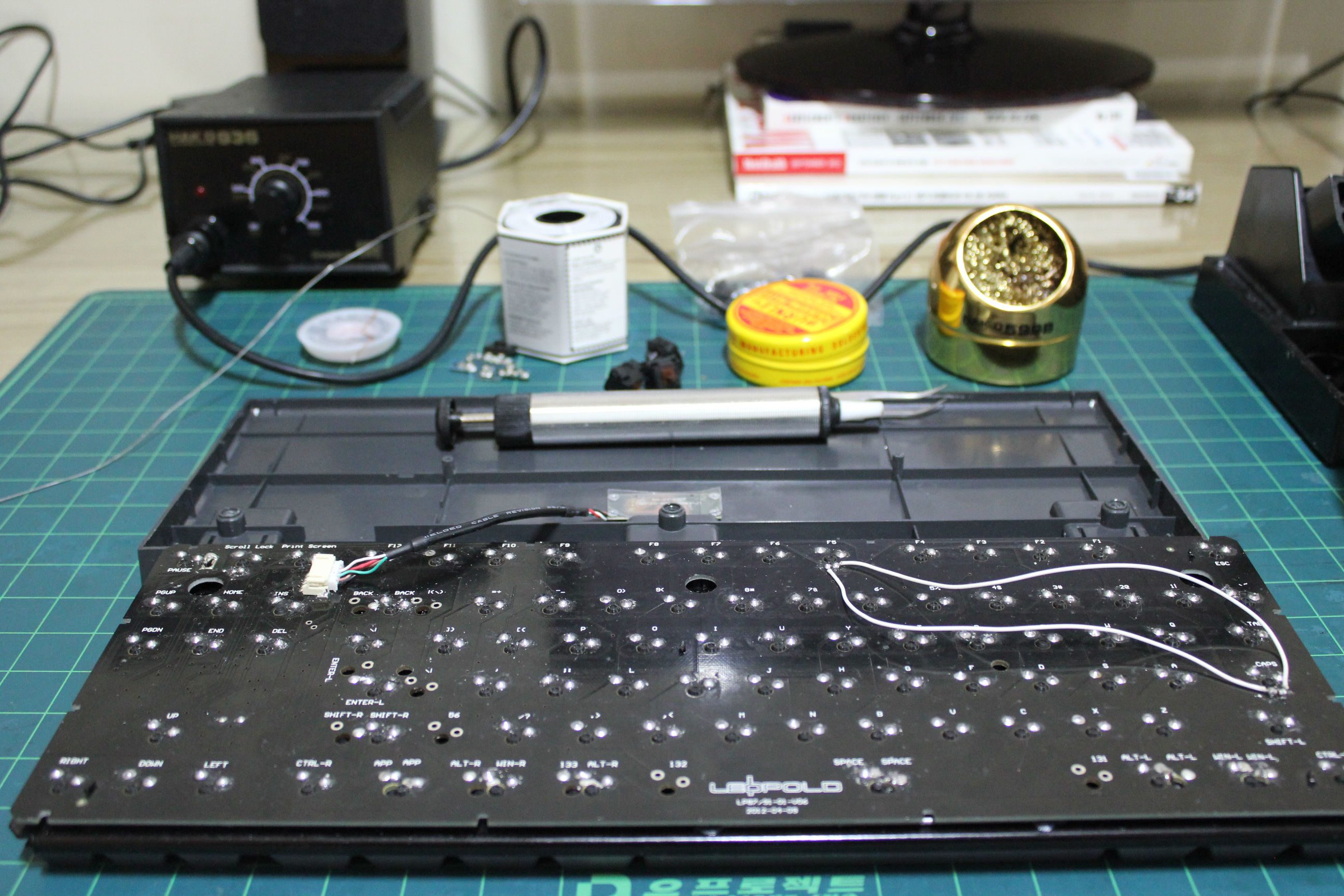

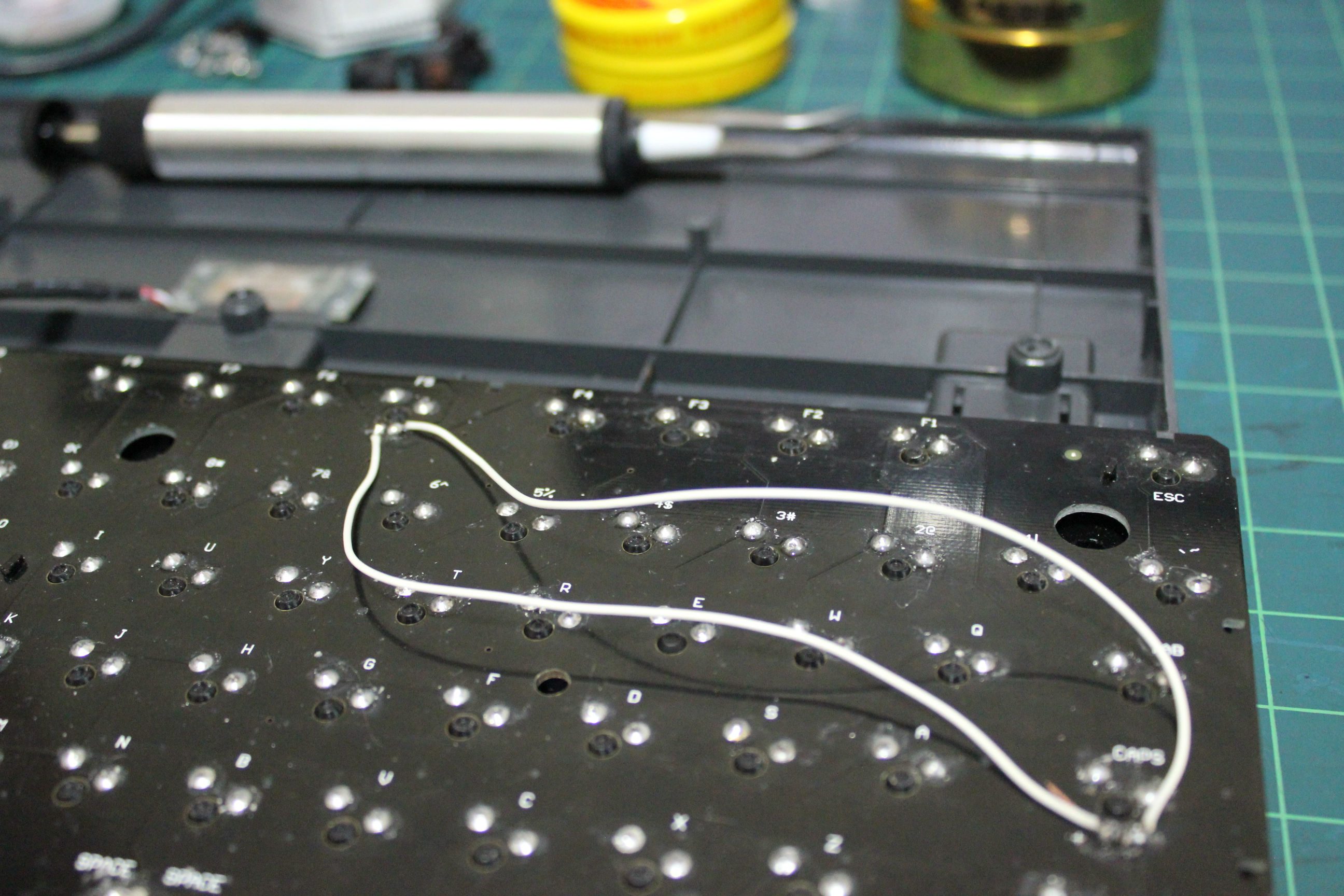

대충 팁게시판 찾아보고 사진처럼 리와이어링 해보았는데 불이 안들어오네요.
원래 fn+윈도우 키를 누르면 윈도우키 잠금이 되면서 f5키에 불이 들어오는데
그 때 캡스락키도 같이 들어오네요
전자적인 지식이 없다보니 난감합니다.
어디에 연결해야 해결이 될까요?

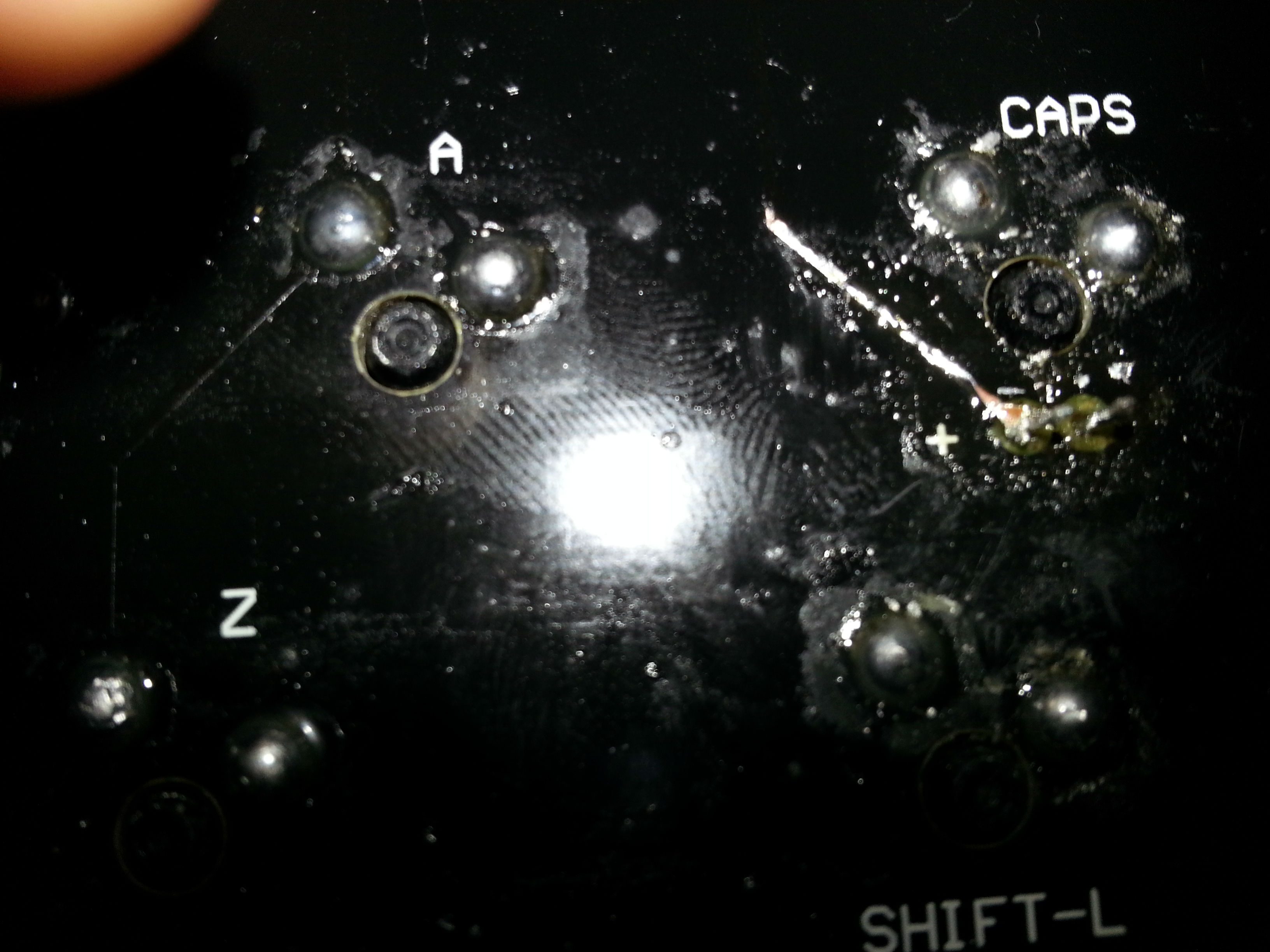

캡스락 led 옆에 기판 살짝 칼로 긁어냈더니 구리가 보이는데 구리 위에 다이렉트로 연결해도 될까요??
아시는 고수분 답변 좀 부탁드려요.
헐... 이런 상태로는 도저히 패턴을 알아볼 수가 없네요. 자세히 보니 LED다리가 때워지는 원형 동박이 날아간 듯 싶네요.
날아간 동박 부분에 연결되어 있는 끊어진 패턴이 보이시면 그 위쪽 페인트를 칼로 긁어내 보시면 동박이 나타날 겁니다.
그 동박에 캡스락 LED를 연결하세요. 아니면, 그 패턴을 잘 따라가 보시면 -는 공통이라 아마 다른 LED의 -에 연결되리라
생각됩니다. +는 패턴 따라가면 저항에 연결되어 있을테구요. +에 연결되어 있던 패턴을 추적하셔서 그 패턴이 연결된
부품에 와이어링을 하시던가, 끊어진 패턴 위 페인트를 긁어내시고 그곳에 납땜하시던가 해야 합니다.
지금 연결하셨던 와이어링은 캡스락에 불이 들어오게 하는 회로가 아니라 단순히 F5의 LED와 연결한 겁니다.
패턴을 잘 따라서 보시고, 작업하시면 됩니다. 테스터가 있으시다면, 통전테스트모드(+와 -의 프루브를 쇼트시켜 삐-소리가 나는)
로 놓으시고 패턴이 어디와 연결되는지 찾으시면 쉽습니다만... 말로 설명하기가 참 애매하군요.
가만히 보니 캡스락 LED를 F5키용 LED에 그냥 연결하신 듯 합니다.
캡스락 LED부분을 정확하게 확대해서 자세히 보이도록 업로드 하셔야 도와주실 분이 계실듯 합니다.
