안녕하세요.
눈팅만 하다가 가입했습니다.
sawada씨의 XT-AT 키보드 변환기를 자작해서 성공했습니다.
만들고 나니 한수철님이 궁금해 하시는 듯 해서 간단하게 제 경험을 써봅니다.
먼저 sawada씨 홈피(http://www.tsp.ne.jp/~sawada/mago)에 가서
도면과 16F84용의 hex화일, 수정하기를 원하시는 분은 소스도 같이 받으세요.
그리고 PIC16F84의 프로그래머(칩굽는 보드)가 필요합니다.
갖고 계시면 상관없지만, 저처럼 없을 경우엔 웹에서 회로를 찾아서 자작하시면 됩니다.
제가 사용한 것은 (http://www.grennan.com/picprog/)에 나오는 jdm84회로입니다.
단지 회로 오른쪽 아래에 10k? 라고 써있는 저항은 잘못된 것입니다.
(연결하면 안구워집니다. -.-)
굽는 프로그램은 ic-prog라는 놈입니다.
여기서 sawada씨의 hex화일을 굽는데 성공하면
본격적으로 sawada씨의 회로를 만들고 PIC16F84를 꽂으면 됩니다.
홈피의 주의사항에 일부 노트북과 호환성 문제가 있다고 써있지만,
제 노트북 evo n610c와는 별 문제 없이 붙었습니다.
자세한 사항이 궁금하시면 다시 자세히 글 올리도록 하겠습니다.

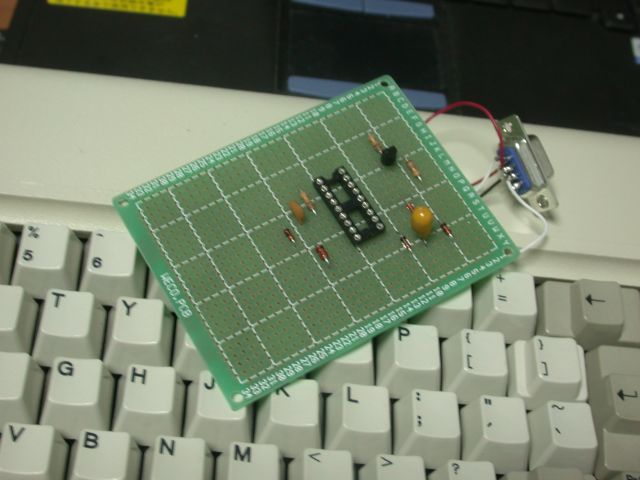

첫번째 사진은 자작 PIC프로그래머이고,

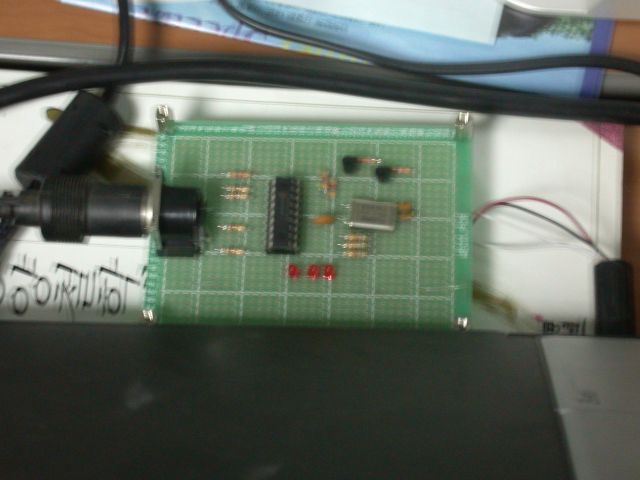

두번째 사진이 XT-AT 키보드 변환기입니다.
