무접점 키보드관련해서 공부하면서 느끼는 답답한 점은 생각보다 객관적인 자료가 굉장히 빈약하다 입니다.
일반 유저분들이 쓰는 후기나 많은 장인분들이 만들어 주는 2차자료들은 참 많은데, 실질적인 생산자가 제공해주는 자료가 기계식에 비해서는 확실히 부족하다 생각됩니다.
무접점방식 키보드에는 62g/55g/45g/30g 등등 다양한 압력이나 Topre/Noppoo 등의 다른 방식의 생산자가 있습니다.
저는 주로 그래프 자료를 보면서 생각을 많이 하곤 하는데, 이 그래프 자료들이 부족하기도 하고, 각 자료별로 스케일이나 단위들이 조금 달라서 불편한 점이 있죠.
그래서 인터넷에서 모을 수 있는 그래프자료들을 하나로 통합해보았는데,
그다지 의미있는 결론이 나오질 않아서 자게에 심심풀이로 올려봅니다.

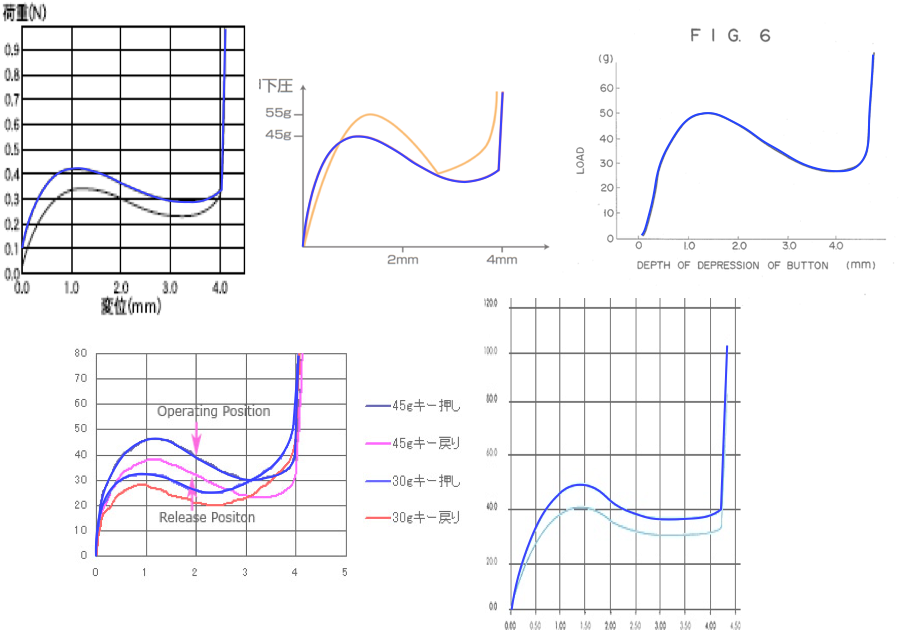

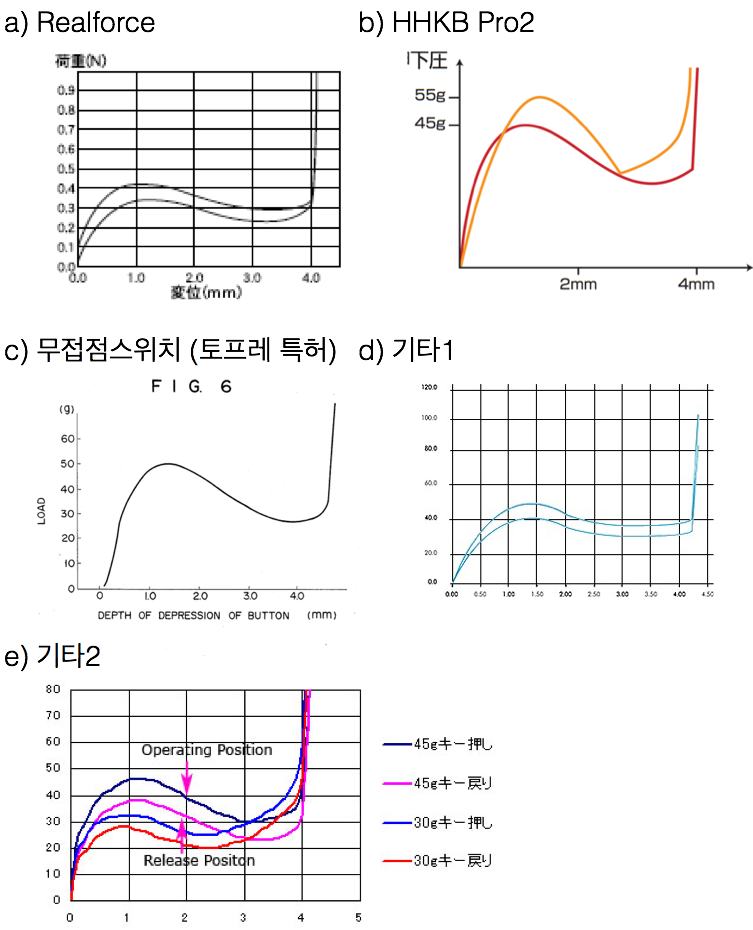

위 5개 그래프가 인터넷에서 구할 수 있었던 그래프입니다.
a) 리얼포스 (토프레 공홈): http://www.topre.co.jp/products/elec/keyboards/features.html
b) 해피해킹 프로2 (PFU 공홈): http://www.pfu.fujitsu.com/hhkeyboard/brochures/hhkb-series.pdf
a/b는 정은이님 덕분에 알게됐네요. 감사드립니다
c) 토프레 축전방식에 대한 공식자료 (토프레 미국특허문서): http://www.google.com/patents/US4584444
d) 기타1 (긱핵에서 누군가가 노바터치 관련 그래프라고 올린 자료): https://geekhack.org/index.php?topic=64238.0
f) 기타2 (인터넷에 너무 퍼져있어서 어디가 실제 출처인지 모름. 45g/30g에 대한 그래프를 볼 수 있어서 어느 정도 의미가 있다고 생각됩니다.): http://sysmagazine.com/posts/140454/
그림을 보시면 아시겠지만, 각 자료가 그래프의 크기도 다르고 스케일도 달라 직접적으로 비교하기 힘듭니다.
그래서 스케일을 맞춰서 서로 비교해보고 싶어서 작업을 했습니다.

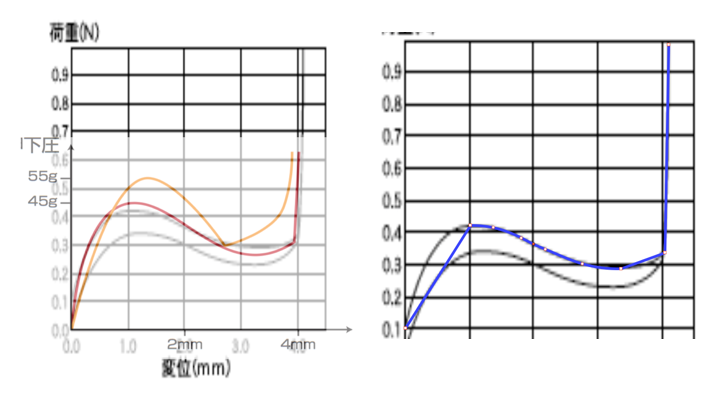

아래 그림에서 보시듯 두개의 그래프를 겹쳐서 같은 스케일을 가지게끔 크기를 조절 (왼쪽)하고 그 그래프를 임의선으로 같은 개형의 그래프를 만듭니다.
5개의 그래프 작업완료

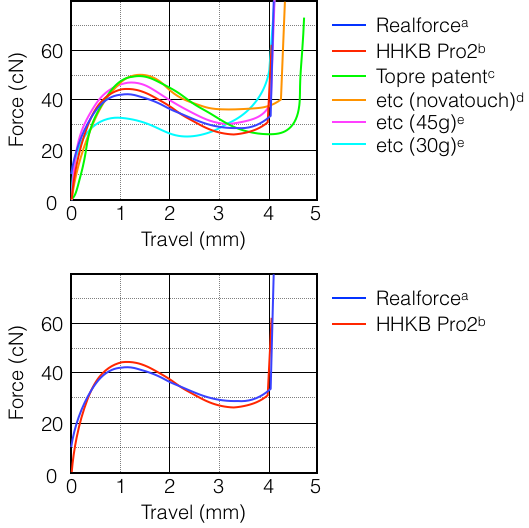

작업된 그래프들을 하나의 스케일의 그래프도 전부 옮겨 담아봤습니다.
조금 시간투자해서 한번 해본건데 딱히 건질게 없네요.
얻어볼 수 있는 포인트라면,
i) 1mm지점즈음의 극대값의 압력이 보통 키보드의 actuation force로 불리는 듯 싶다. 따라서 Topre/ PFU에 나와있는 자료는 45g 압력의 스위치에 대한 자료이다
ii) 해피해킹/ 리얼포스는 아주 비슷한 거동을 보인다....(너무 뻔한 결과라 할말이 없네요 ㅋㅋㅋ)
iii) 기타 다른 웹커뮤니티에서 볼 수 있는 그래프는 토프레 공식자료와는 생각보다 큰 차이가 있다. 신뢰도가 낮다고 해야하나?..
마지막으로, 굳이 결론을 맺으라고한다면,
55/45/30g 관련 그래프를 보신 분들있으면 제보 좀 부탁드릴게요
