떳따! 자작용(와이어링) USB 컨트롤러 !!

노딜 2008-01-16 08:56 조회 5,377 추천 0




요즘 수족관 취미에 빠져서 지내느라 이곳엔 오랜만에 오게되었습니다. ^^
지난번에 예고했던(https://www.kbdmania.net/board/zboard.php?id=freeboard&page=1&sn1=&divpage=4&sn=on&ss=on&sc=on&keyword=%B3%EB%B5%F4&select_arrange=headnum&desc=asc&no=19204) 자작인을 위한 USB 컨트롤러가 드뎌 샘플 입고(?) 되었습니다.

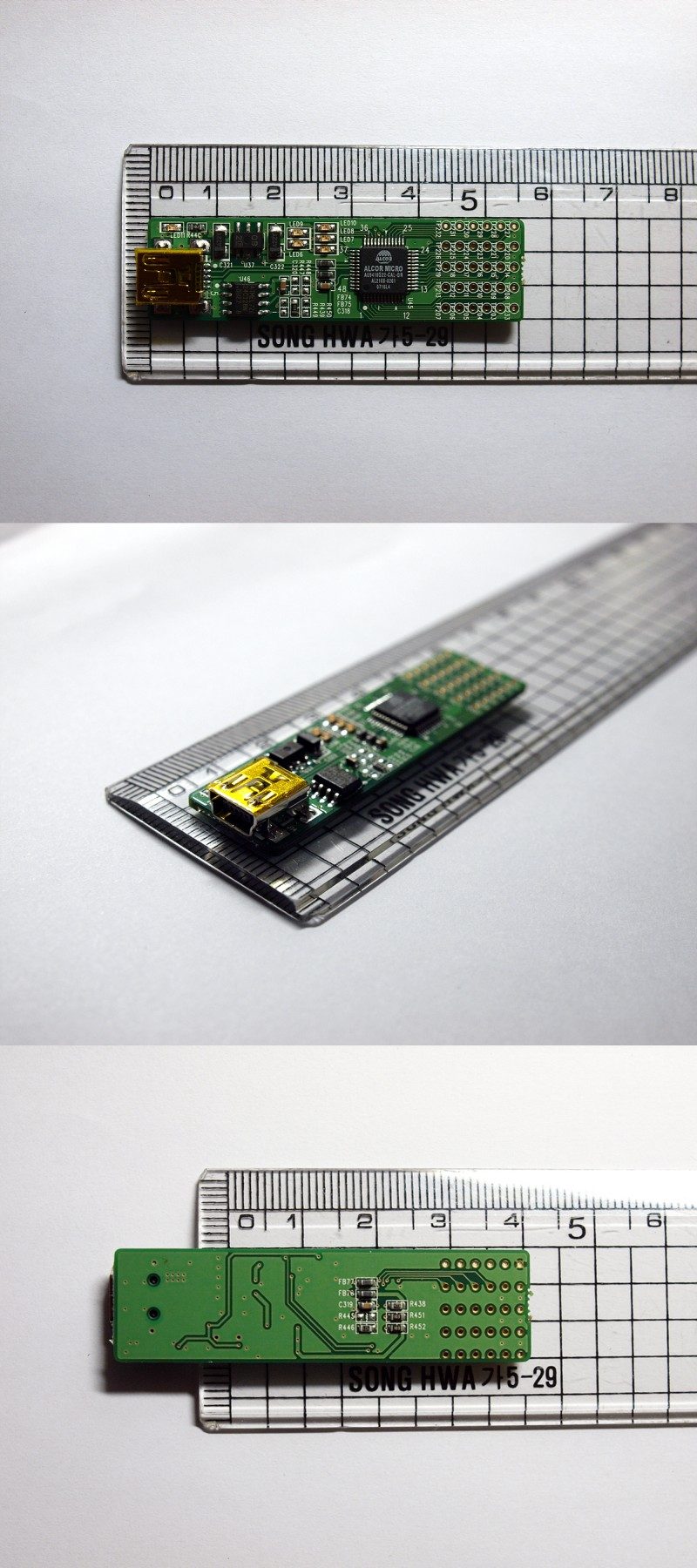

회사의 하드웨어 담당자께서 모든 부품의 실장(SMD) 작업까지 마쳐서 주셨네요.

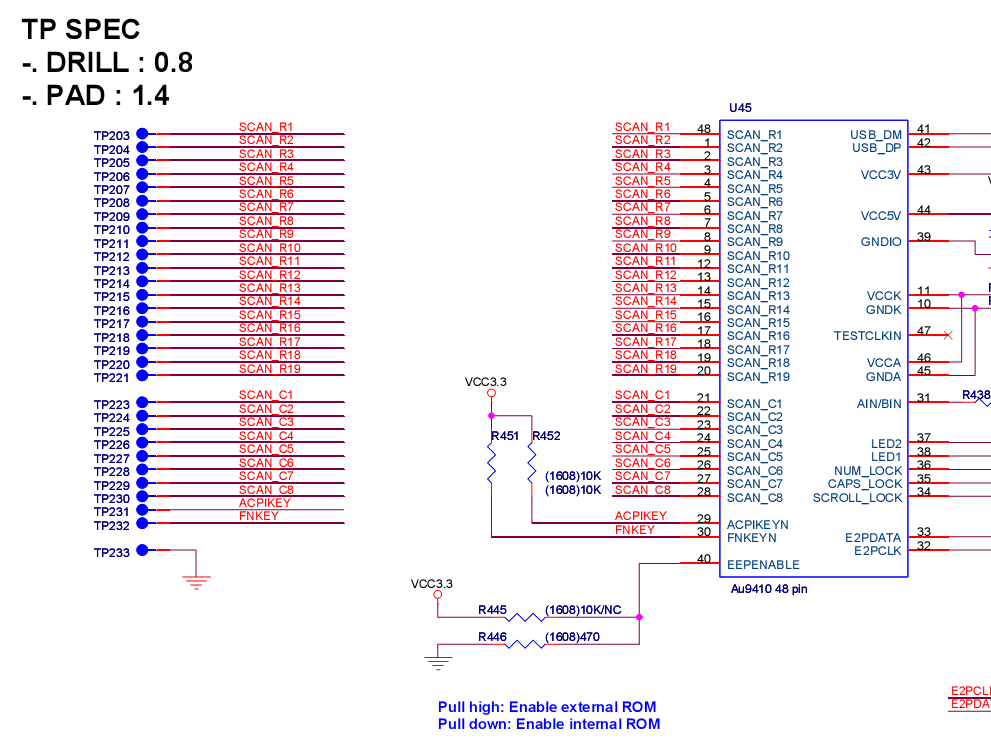

현재 내장 키매트릭스를 사용하는 기본모드의 기능만 간단히 시험해보았습니다.
사용자 키매트릭스를 넣을 수 있도록 EEPROM 까지 붙여놓았는데, 아직 테스트를 해보지는 못하였습니다.

좀 더 시험한 후 보고서 올려드리도록 하겠습니다.

그리고,, 생산 후 소량 판매하고자 하였습니다만, 이것저것 부품 달다보니 제작 단가가 요즘 유통되는 캐저가의 USB키보드의 소매가 보다도 비싸게 되었네요. 또뀨에라도 넣을 수 있다면 모를까..
이전 댓글 55
부들부들 2008-01-16 09:07
사이즈와 모듈사용의 용이성만 괜찮으면 저가usb키보드 뽀개는 것보단 나을수 있지 않을까요? 작품 기대하겠습니다 ㅎㅎ
마티 2008-01-16 09:29
정말 멋집니다. 크기도 작고 사용자 설정 가능한 매트릭스라면 효용성이 극대화 될것 같습니다. 이제는 정말 스위치 빼고 모든것이 자체 제작이 되네요. 노딜님과 제작해주시는 분께 경의를 표하고 싶습니다.
쩡아™ 2008-01-16 09:33
고생 많으십니다. 캐저가의 키보드 사서 부시는거보다 요게 더 탐나는데요? 기다리겠습니다^^
devilman 2008-01-16 09:52
앞으로 자작 키보드에 유용하게 사용될것 같네요. 수고하셨습니다.
뀨뀨 2008-01-16 10:09
기대대는군요..^^
아꽈 2008-01-16 10:42
와우.. 드디어 나왔네요 ^^ 너무 기대되네요 EEPROM 장착에 매트릭스 삽입기능이라. 생각한거 보다 더 멋지네요 사이즈도 적당하고 생산만 된다면 가격불문하고 무조건 많이(?) 가지고 싶네요 ^^ 빨리 만들어주세요 ㅎㅎㅎ 테스트 필요하시면 제가 베타 테스터 신청합니다. ㄲㄲㄲㄲ
내키보드돌려줘 2008-01-16 11:02
사용자 설정만 가능하다면 저도 줄서고 싶습니다.(10개) ㄳ
플피 2008-01-16 11:33
멋져요~ 기대됩니다. 기다리고 있겠습니당~ ^^
괴수군 2008-01-16 11:34
헐..하이엔드급입니다~~
힝... 2008-01-16 11:45
키보드매니아(주) 연구 팀장으로 임명합니다 (__) 땅땅땅!!
카프리옹 2008-01-16 11:53
와우~ 너무 기대됩니다. 하루 빨리 적용해보고 싶네요. 사용자가 키 매트릭스를 넣을 수 있다니 만능 컨트롤러가 되겠군요.
서기옵빠 2008-01-16 11:56
멋지군요. Alcre Micro에 가봤더니 개발키트 가격만 $250 이군요. -_-;;; 고생 많이 하셨겠어요. 한가지 궁금한게 있는데... 별도의 장비없이 PC로 사용자가 EEPROM에 임의로 데이터를 써 넣을 수 있나요?
initial D™ 2008-01-16 11:59
간만에 듣는 기분좋은 대박 소식입니다. 기대하겠습니다..^^
환타맨 2008-01-16 12:07
오옷! 2개 사서 절반정도 따로 연결한뒤 허브를 쓴다면(USB1.1용 2000원짜리도 있으니) 동시키문제 해결되겠네요..
백두산 2008-01-16 12:20
대박 등장.. 두둥..ㅎㅎ
노딜 2008-01-16 12:30
오옷 !. 댓글들 많이 달아주셨네요 ^^. EEPROM은 그쪽에서 보내준 PC프로그램을 이용하면 USB를 통해 쓰기가 가능하다고 되어있습니다만, 아직 시험해보지는 못하였습니다. 일단 충분히 테스트를 하여 문제가 없다면 기회 될때마다 생산(끼워넣기^^)하여 장터에서 분양하도록 하겠습니다. 가격은 담당자담배값+부품값+공정비용 하여 산출해야 하는데.. 어느정도면 부담이 없을지 의견주시면 감사하겠습니다. (결국 담배값이 왔다리 갔다리 ^^)
조현제 2008-01-16 12:33
노딜님 키를 바꿀수 있다는 점이 매우 좋군요^^ x-keys자작제품이 60$정도이니
kant 2008-01-16 12:38
멋지군요. 키보드매니아에서는 불가능이 없죠.. ^^:
라파엘 2008-01-16 12:40
수고많으시네요.^^
그래서눈물나 2008-01-16 12:43
굿입니다..ㅎㅎ;;
요미코 2008-01-16 12:56
대단합니다. 또뀨에도 가능할 것 같은데요. 선만 이어서 연결하면 불가능할까요?
vintagelsa 2008-01-16 13:11
우와~ 잘은 모르지만 뭔가 굉장한 일이 벌어지고 있는 것 같습니다! 예를 들면, 와이즈 터미널 같은 제품도 기판에 칼로 긋는 일 없이 매트릭스 넣은 콘트롤러만 연결해서 USB로 컴터에서 쓸 수 있다는 말씀이죠??
악바리 2008-01-16 13:18
멋져요 멋져요 멋져요~~
靑霞(청하) 2008-01-16 13:23
잘되면 이건 키매냐 역사에서 혁명일 수 있군요......!!! 기대 만땅입니다.
패배코알라 2008-01-16 14:16
꺆! ㅇ_ㅇd
Peejay 2008-01-16 14:28
대단하십니다@.@ 한보루 예약요!~^^
현군 2008-01-16 14:31
와이즈 패턴을 잘라볼까나? 하고 있는대 이런 소식이 들리내요... 출시(?)까지 와이어링 잠정 중단하고 기다리겠습니다. ^^
카프리옹 2008-01-16 14:39
노딜님, 저도 와이즈세이버 6총사 패턴 안끊고 기다리겠습니다. 실망 시키기 없기~~~! 흐...
폴란돌 2008-01-16 15:04
대단하네요....또뀨에 쓰여지길 바라면서.....저도 예약해요~ㅎㅎ
노딜 2008-01-16 15:31
헉~! 부담 백배임당 ^^;
가위손 2008-01-16 15:34
예약!!
깨비도리 2008-01-16 15:35
또뀨에 달면 정말 딱일듯 합니다. ^^ 케이블 분리형 또뀨~~ 한타스 예약.. ^^
에이치 2008-01-16 15:43
잘모르지만 좋은 소식인듯합니다. 우왕~굿? ^^
히르 2008-01-16 16:04
캐저가USB키보드라함은 2500원짜리요? 3000원정도 일려나요. 여기에 담배값하고...
테시 2008-01-16 16:17
웁쓰~ 간만에 멋진 소식입니다. ^^ 기대하고 있겠습니다~
푸른용 2008-01-16 16:36
정말 ㄷㄷㄷ 대단 하십니다. ^^x 사용자 정의 키 매트릭스라... 정말 이곳에서 불가능이란 없나 봅니다. 고수님들 덕분에 초보 키매냐 들은 행복합니다. +__+
인성애비 2008-01-16 16:43
대박이군요... 뀨뀨님...또뀨 2nd 기판 살짝쿵 기대해 봅니다...ㅋㅋ
찌니 2008-01-16 16:46
오... 기대됩니다. 공제하시면 저도 꼭 참가하겠습니다...
캐듀 2008-01-16 17:49
정말 기대 됩니다. 캐저가형 usb키보드 소매가 보다 높다해도 매력적입니다. 대단 하십니다.
테시 2008-01-16 17:51
1점 정도라도 부담없이 구입할 듯한데요.. ^^
까비르 2008-01-16 17:56
와우.. 키매트릭스를 정의할수있다구요~!!!!!!! 다단하십니다~
ymbro 2008-01-16 18:15
와..정말 한계가 없군요. 대단합니다!
로이 2008-01-16 18:25
덕분에 개조의 욕구가 또다시 꿈틀!! 정말 고생하셨습니다^^;
medjinee 2008-01-16 18:50
구형컨트롤러 구하는것 포기하고 이거 기다렸다가... 두번째 또뀨만들어야겠습니다.
@숙이사랑@ 2008-01-16 18:51
이런건 무조건 구입!!! 빨리 판매되길 바래요.^^
[SIK] 2008-01-16 19:39
이거이거.. 라인돌려야하는거 아닌가요? 깜짝놀랐어요...
무새™ 2008-01-16 20:27
와우~ 이런건 어떻게 만듭니까...ㅜㅜ
빵굽는타자기 2008-01-16 20:31
우왕ㅋ굳ㅋ
유퉁 2008-01-16 20:59
단지 놀라울뿐..;;
말갈 2008-01-16 21:07
우와.........
환타맨 2008-01-16 23:12
...이거 우편으로도 충분하겠는걸요...
헬로월드 2008-01-16 23:22
입이 안다물어지네요.. 수고 많이 하셨습니다. ^ㅁ^;;
나쁜동화 2008-01-17 04:33
예약해봅니다.^^
덩어리 2008-01-17 14:25
반갑고도 놀라운 소식이네요. ^^ 정말 대단하세요. ^^ b
도디 2008-01-17 18:31
으..못기다리겠내요.. 빨리 어케 해보세요...
