미루고 미루던 주옥션 뽀각 키패드를 오늘 만들었습니다.

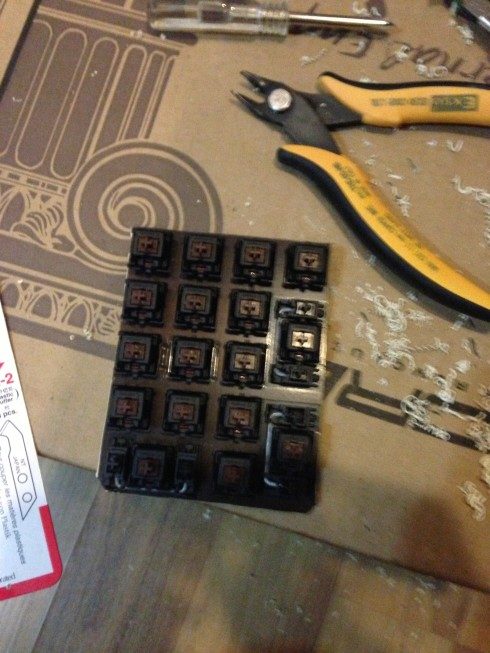

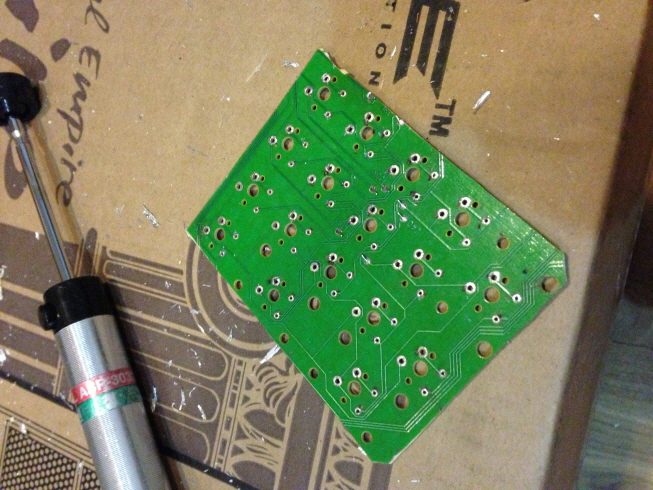

우선,,,기판 자르고,,
갈축 안좋아하므로,,디솔하고,,

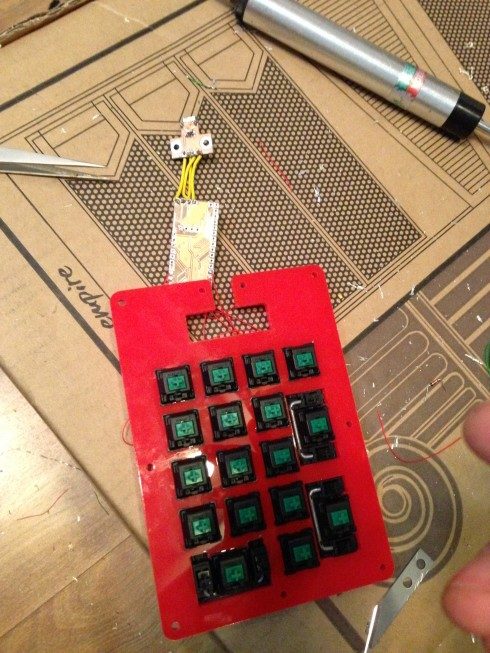

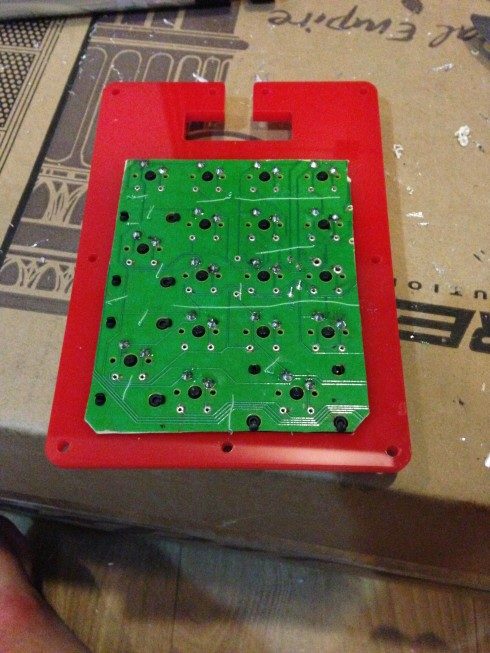

1아크릴에서 뽑은 보강판에 스위치 체결하고,,,납땜하고,,

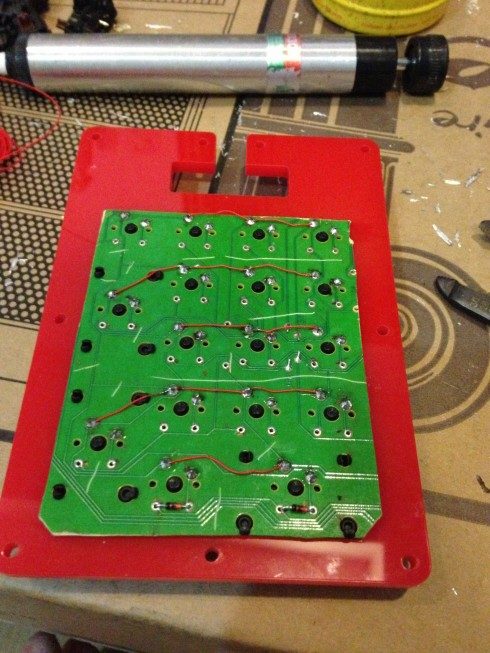

지옥같은 와이어링 시작,,,
아이콘으로 마무리,,

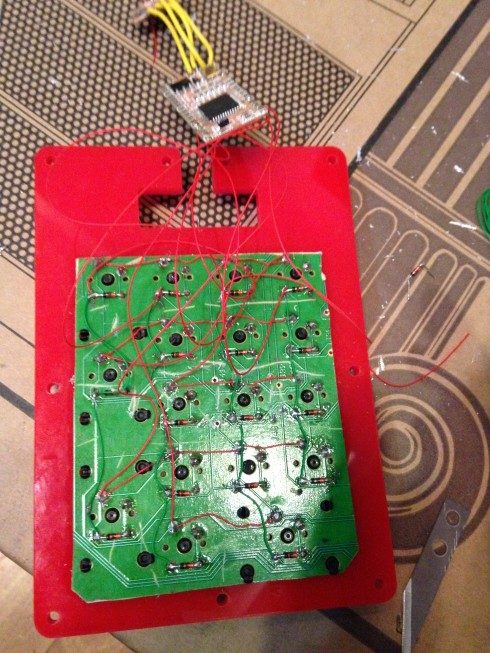

깔끔하게 하자던,,,와이어링은 저멀리,,,
지저분해졌어요,,

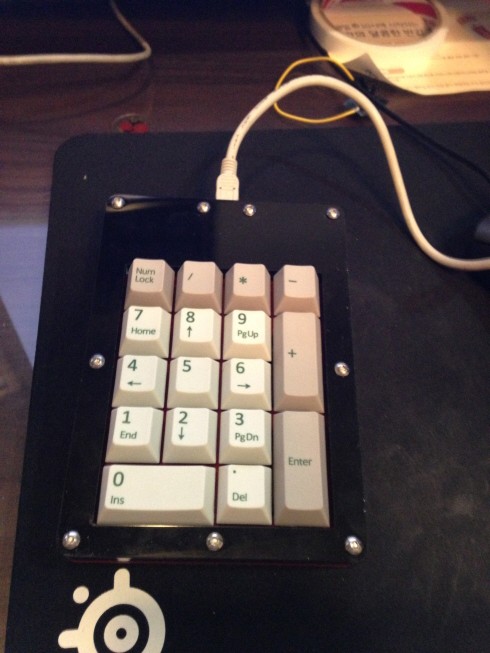

완성된 모습입니다.
아이콘 펌웨어 올리고, 키맵핑하고,,잘되네요 ㅋㅋ

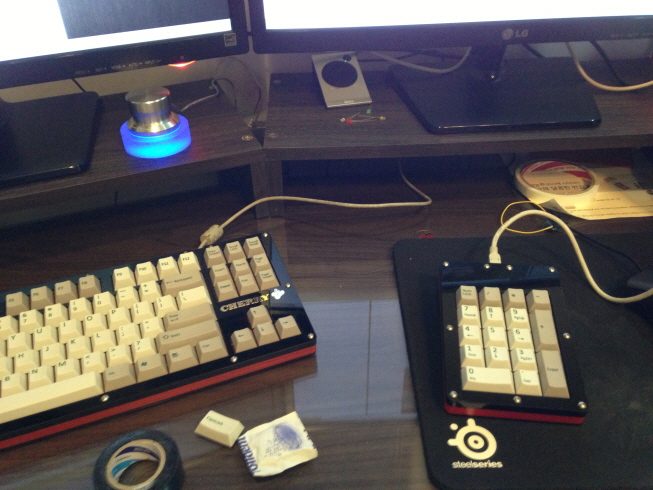

왼쪽에 a87 녀석과 쌍입니다.

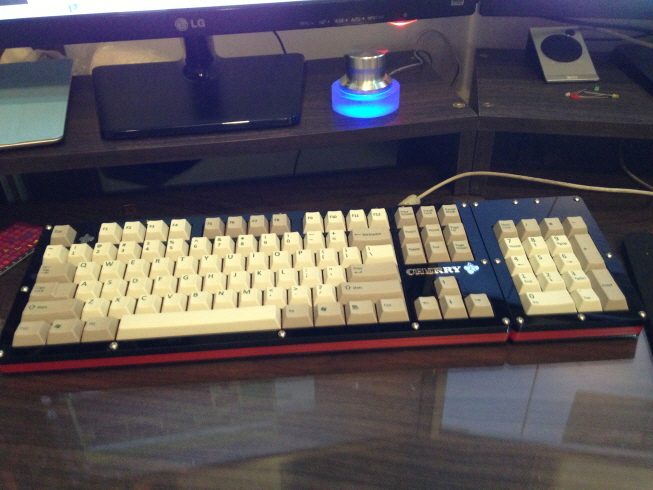

결합한 모습..
풀배열 체리 순정 녹축입니다.
첨에는 키압이 너무 높다 싶었는데,,
쓰다보니 적응되더라구요...
질퍽(?)한게 정말 좋습니다 ㅋㅋ
텐키리스 쓰다가,,
케이맥 + 케패드 풀배열을 쓰다보니,,,텐키리스가 불편하더라구요..
그래서 조립해서 사용하던 a87에 날개를 달아주었습니다..
팁게에 공개된 하우징 도면을,,
난생 첨해보는 오토캐드로,,서너시간 씨름해서 도면 수정해서,,키패드 하우징 뽑고,,
조립 끝냈네요..ㅋㅋ 아후 허리가 끊어질거같습니다..
사이즈에 색깔까지 맞추니 볼만하네요

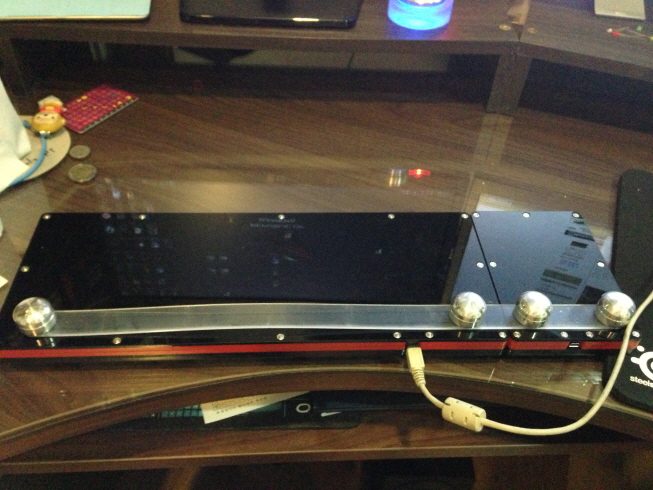

아랫면 모습입니다..케이맥 + 케패드 조합에서 쓰는 결합대 처럼,,결합했습니다..
a87 도면을 수정하기 전에 뽑은 하우징이라 결합대 구멍 위치가 좀 틀려서
중간에 붕 뜨게되었네요..
이번에 다시 뽑은 하우징에서는 안뜨고 괜찮더라구요..
오늘 작업하면서 느낀점,,,
1. 주옥션 키패드 만들때,,구갈축 안쓸거면 기판 자르기 전에 디솔해라,,
자르고 디솔하는데 기판이 자꾸 기울어져서,,혼났습니다...
2. 아이콘은 납땜하기 전에 펌업부터하자,,
납땜 다 해놓고,,펌업할려니,,쇼트낼때 힘들더라구요,,,row1 col1을 써버려가지고,,
아이콘은 첨이라,,
3. 와이어링 할때, 케이블 너무 뻣뻣한거 쓰지말자,,
케이블이 부러지거나,,끊어져요,,지맘대로,,
4. 기판의 원래 패턴 제대로 끊어라,,
패턴 제대로 안끊겨서 디버깅하는데만 한시간 걸렸네요...
곧 하우징 도면 팁게나 자료실에 올릴까 합니다..
a87 조립하시는분들 도움되셨으면합니다..
