안녕하세요
초보회원 콜라나라 입니다.
이번엔 제닉스에서 무료 이벤트로 준 키보드를 텐키레스 만들기에 도전하였습니다^^;
이거 만드느라 거의 1달동안 디솔하고 풀와이어링 했다가 다시 디솔하고를 3번을 했네요 ㅠㅜ
풀와이어링은 너무 어려워요~~
그럼 각설하고 제작 과정 나갑니당 ㅎ
우선 텐키레스에 맞게 텐키는 잘랐구요

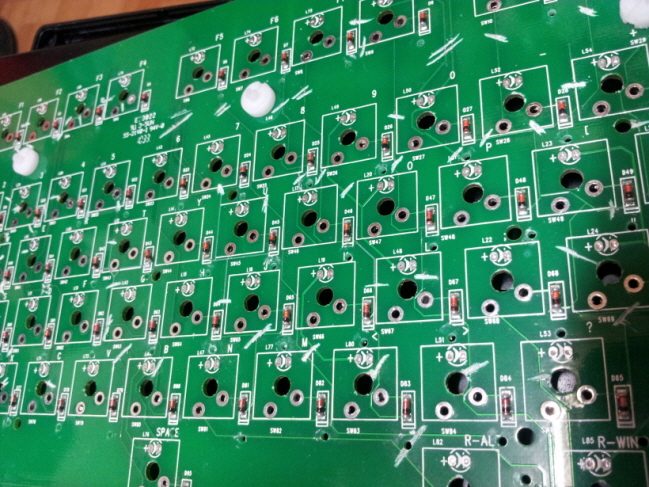

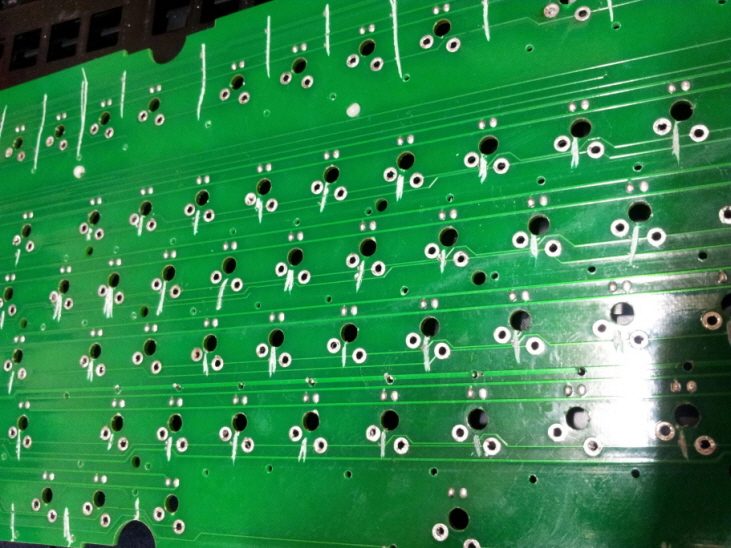

모든 패턴을 끊었습니당

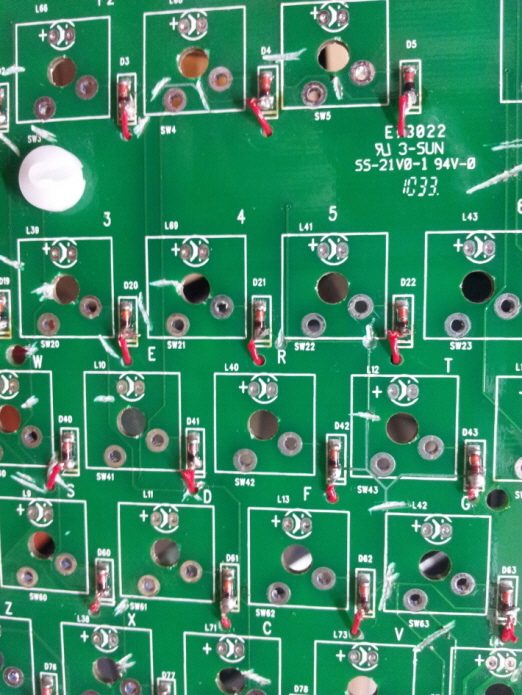

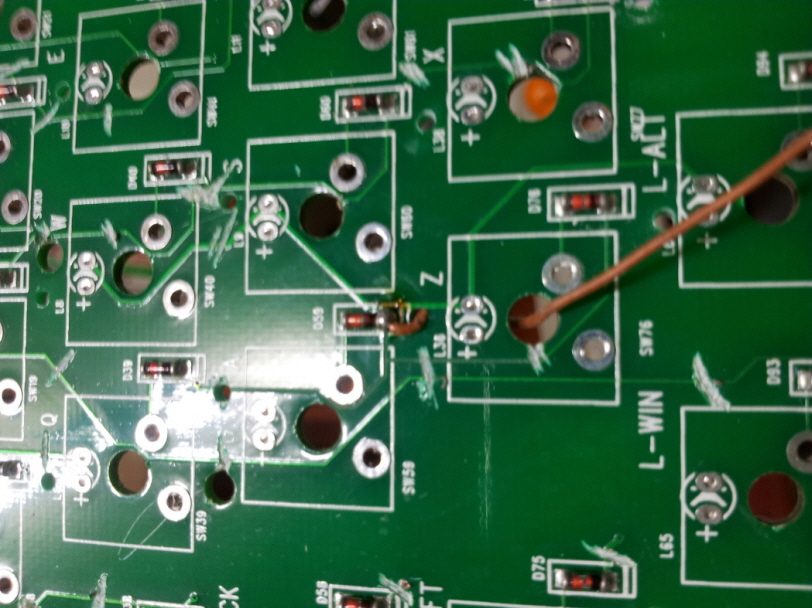

다이오드가 이식된 키보드는 어떻게 해야 할지 몰라서 다이오드 나오는 부분에 와이어링을 해서 뒤로 엮었어요
드릴로 구멍을 뚫어서 모든 다이오드를 뒤로 묶었습니다
아래와 같이요 ㅋ

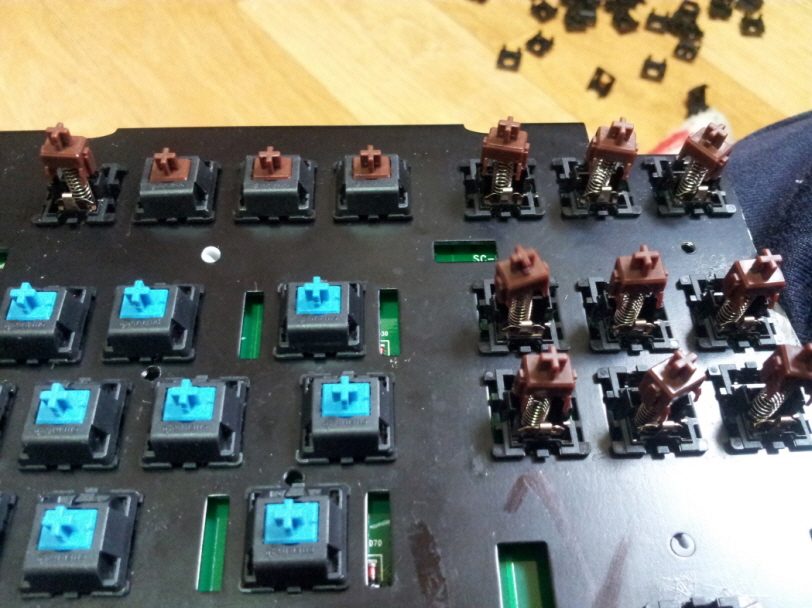

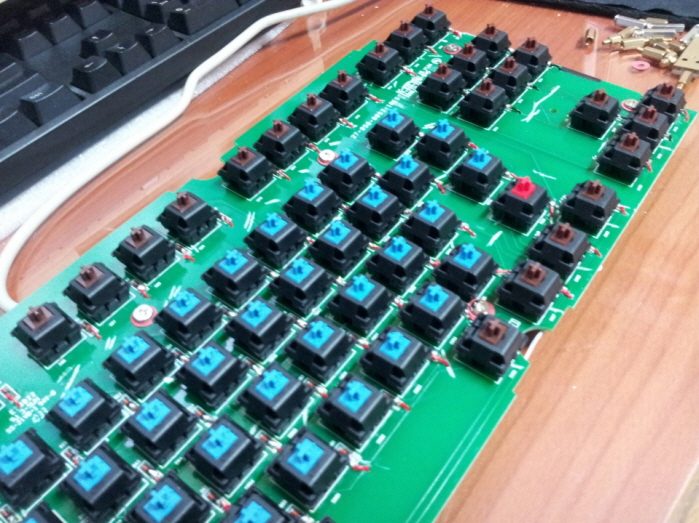

이사진은 다른분들 스위치 조립하시는거 보고 따라했는데 -_- 보강판 때매 안들어간다는걸 깨달은 사진이빈다 ㅋ

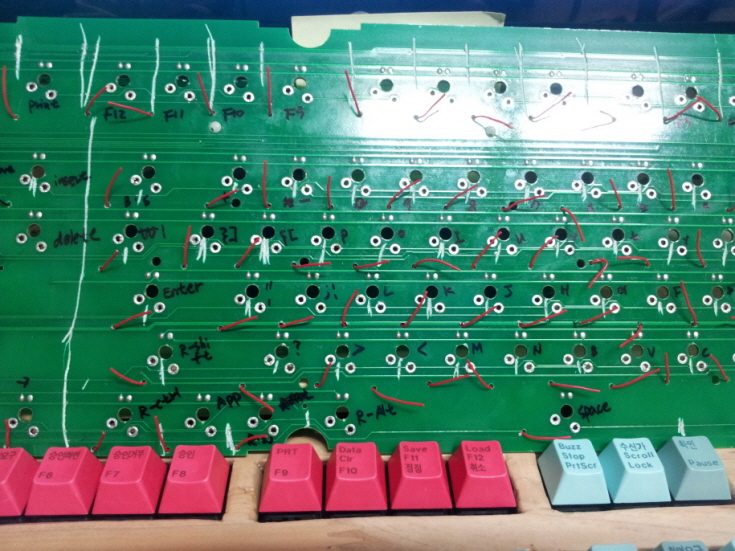

그리구 구 DT-35 와이어링 패턴대로 풀와이어링 한 모습이에요

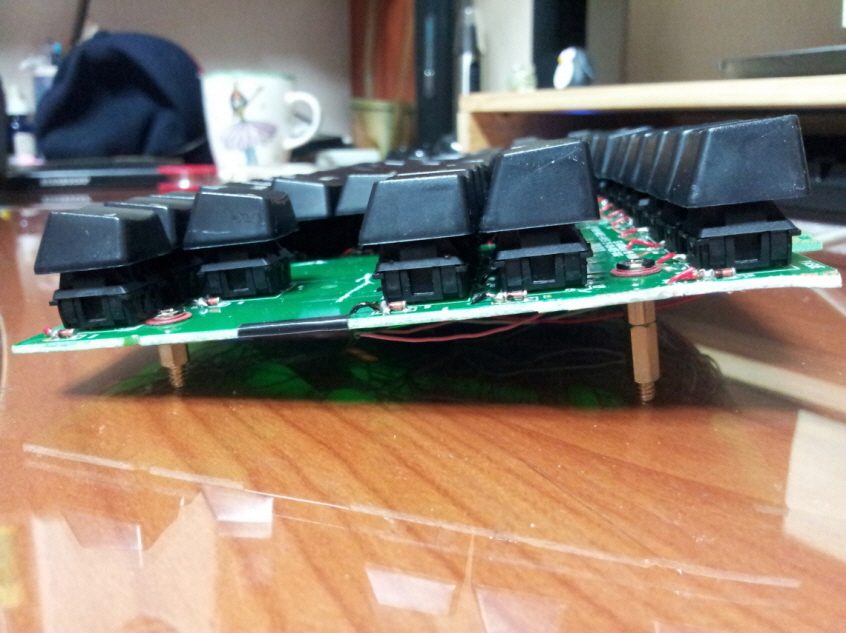

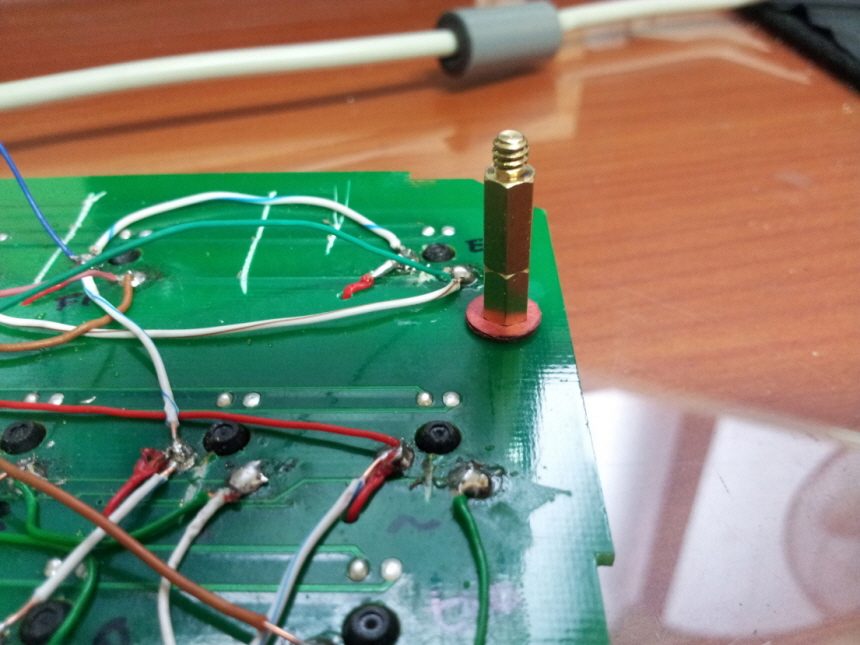

키보드의 각도를 위해 저 육각으로 생긴 부분을 채결한 모습이에요
아래 부분은 낮은걸로 했구요
얼추 사용하기 괜찮은 각도가 나왔네요^^;

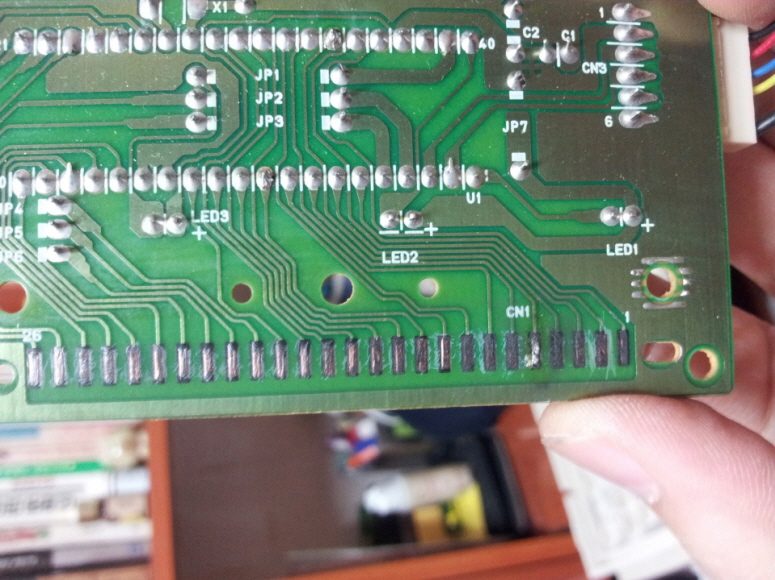

구 DT-35입니당

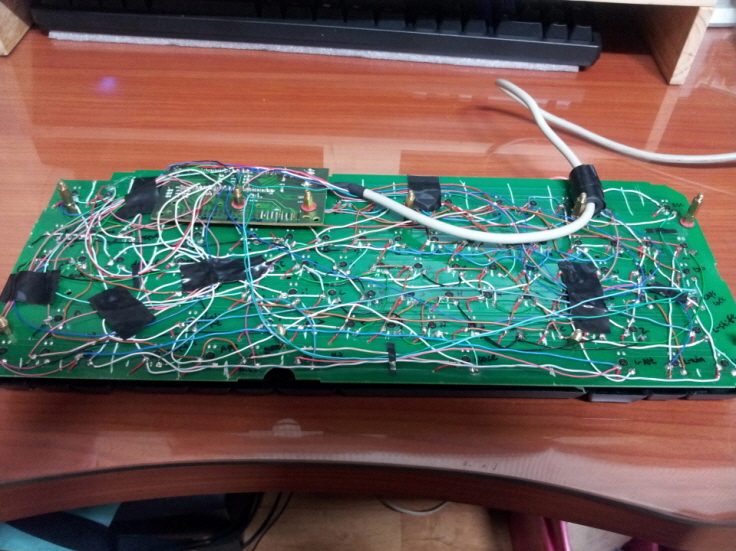

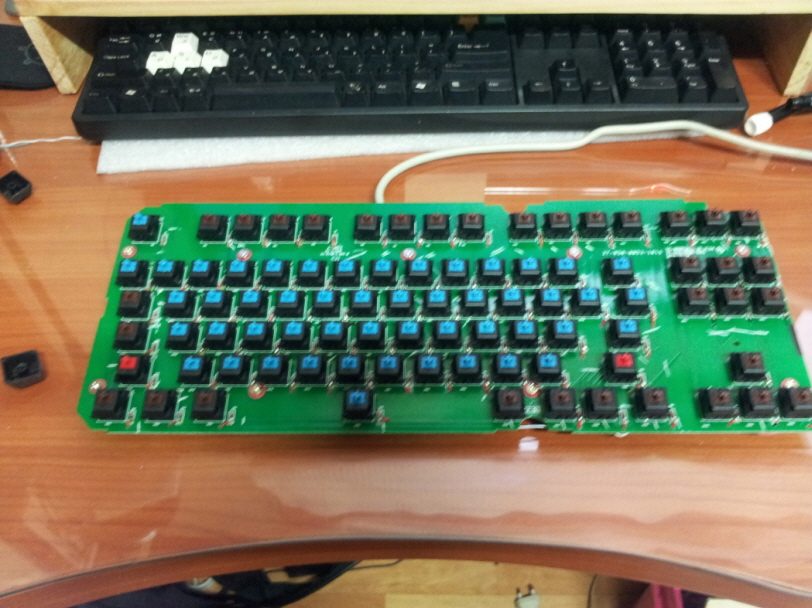

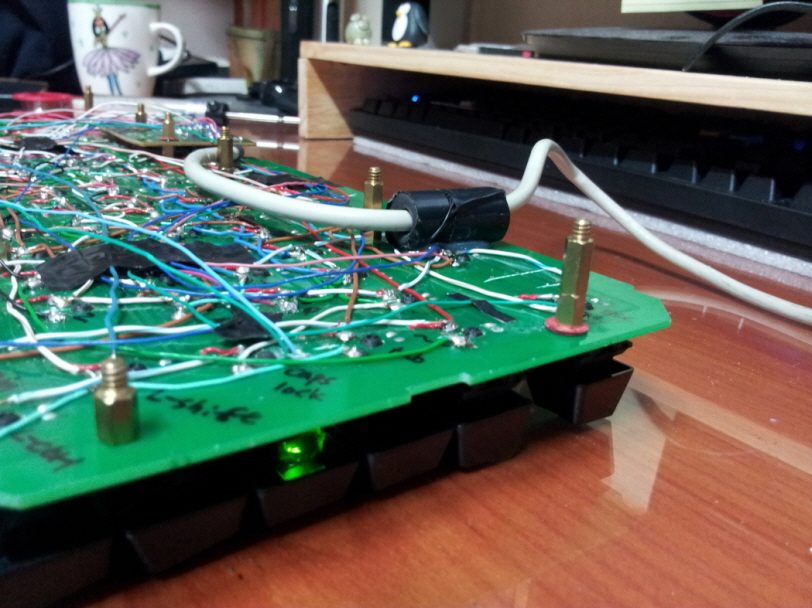

모든 와이어링이 완성된 모습입니다.(스위치 체결)
제닉스에서 준 키캡이에요 ㅎㅎ
그리고 한가지 더 추가한 게 캡스락과 스크롤락에 LED 붙인 모습입니다.
드릴로 구멍을 뚫고 글루건으로 구멍을 매꿨어요

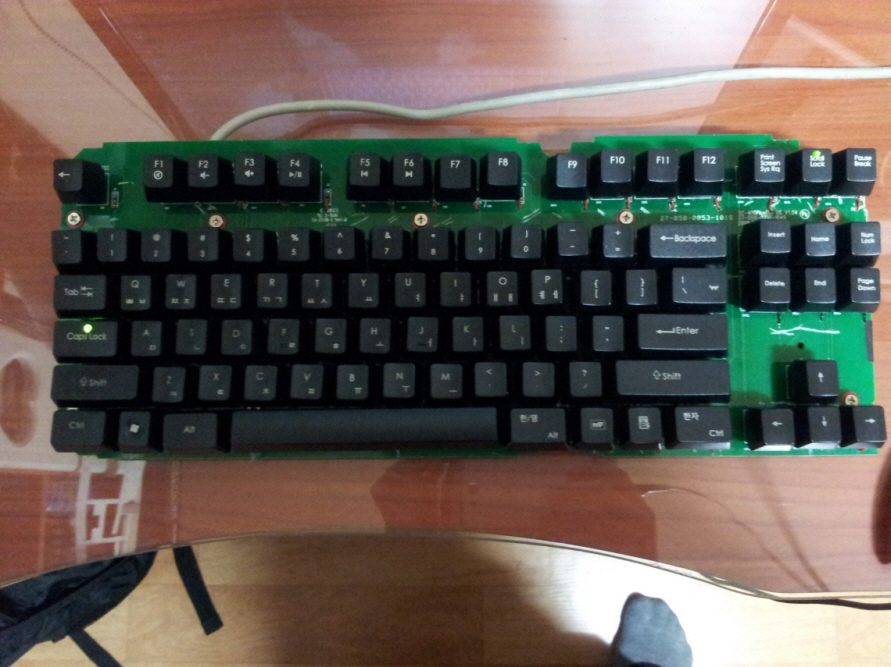

ㅎㅎ 만드는데 정말 우여곡절(?)이 많았지만 어쨌든 완성이네요 ㅎㅎ
이제 하우징만 만들어서 채결하면 완성될거 같네요
지금 이 게시물도 제닉스 키보드로 작성했는데 ..... 좋네요 ㅎㅎ;
그럼 갑자기 끗!
좋은 하루 되세요
