둘둘님 기판에 EQ 님 하우징으로 조립된 놈입니다.
보강판이 적경이라 그런지 빨간 LED 가.... 좀 오묘하게 보입니다.

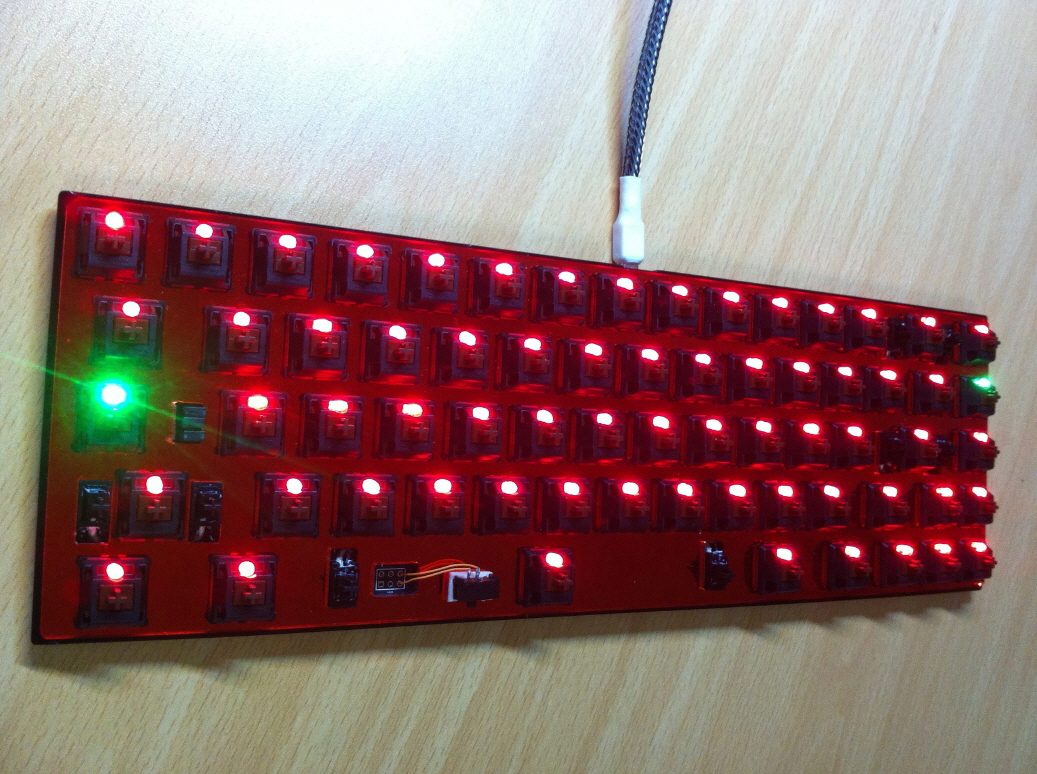

그래서 Full LED 를 해보면 어떨까 하고 작업 했습니다.
(메가톤바가 얼마 없어서 일반 3파이 가지고 작업 했는데.... 죽는줄 알았습니다. ㅠㅠ)

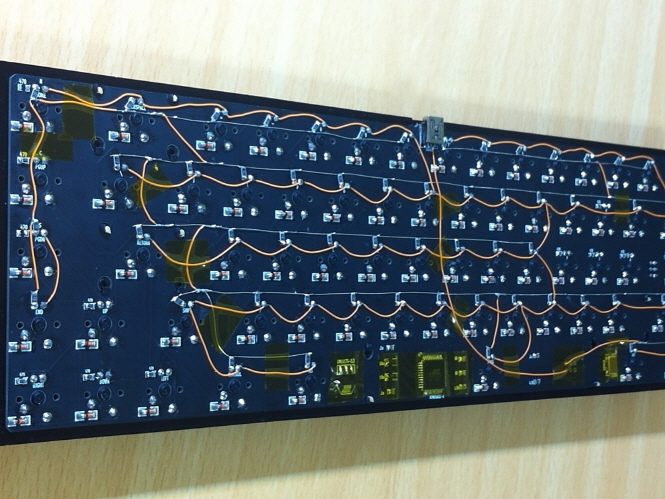

성의 없이 배선은 그냥 대충 했습니다. 일괄되게 했어야 하는데... 그냥 편한데로...
(사실 LED 다듬고 났더니 힘들어서.... )

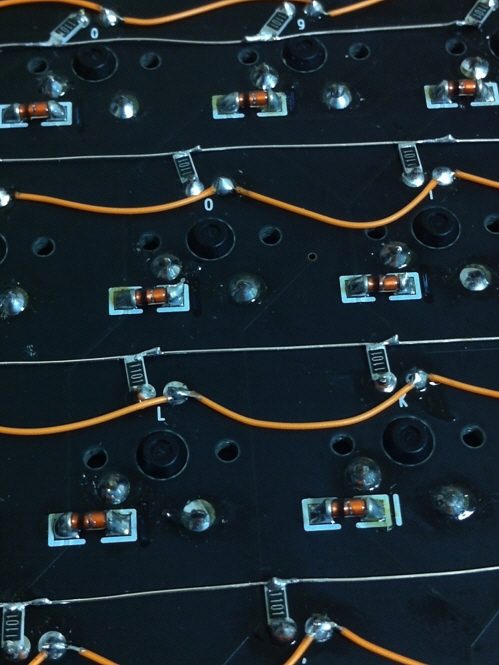

허접하지만 확대 사진.
LED 다리에 칩저항을 그냥 땜질 했습니다.
LED 는 안 밝아도 되기에 1.1k 짜리 사용 했습니다.

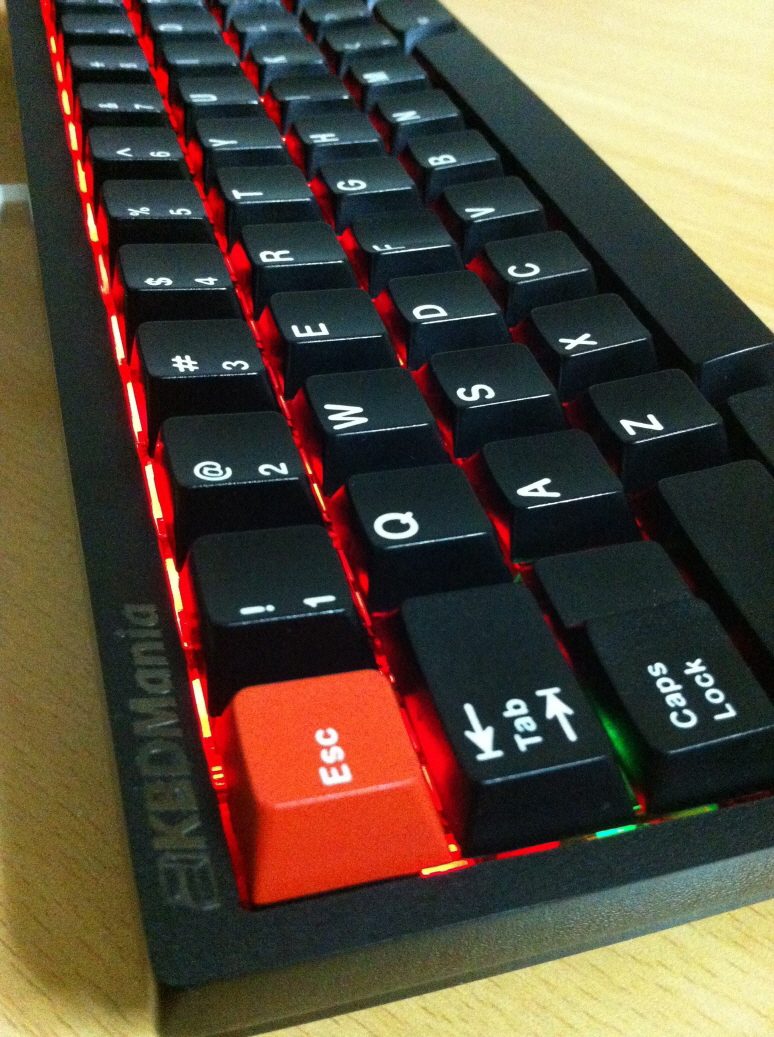

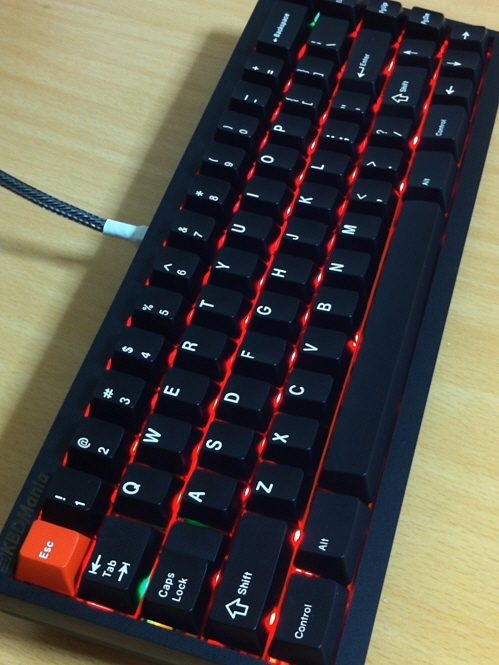

이렇게 완성샷.

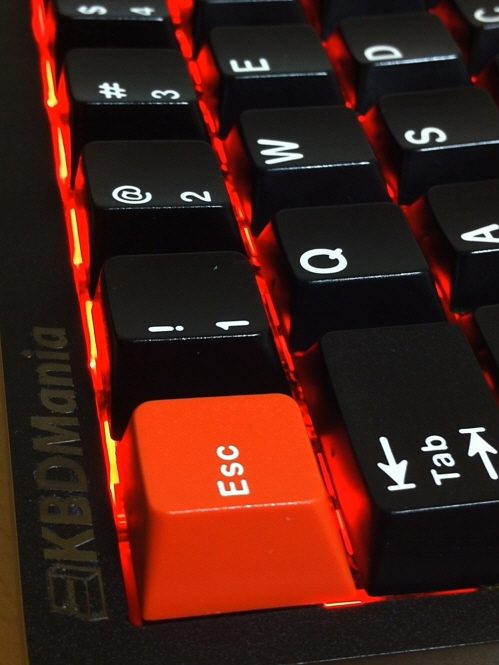

표면이 거울이다 보니, 사진이 제대로 안나오네요... (아이뻐라 그런가...)

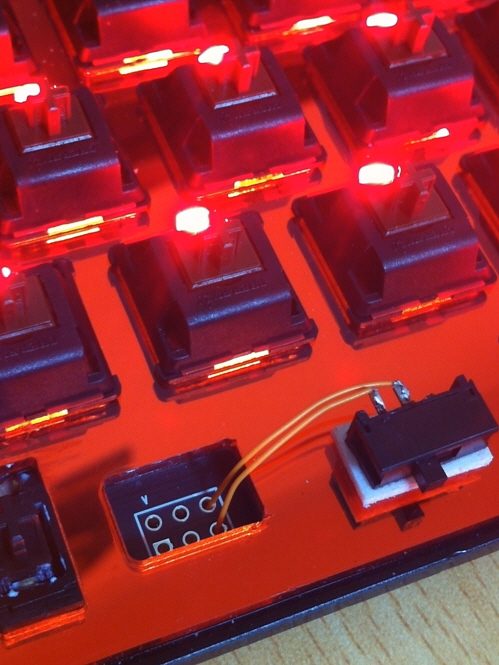

혹시 몰라서 허접하게 스위치도 달았습니다.
집에 다행이 위 스위치가 굴러 다니더군요. 그냥 양편 테잎으로...

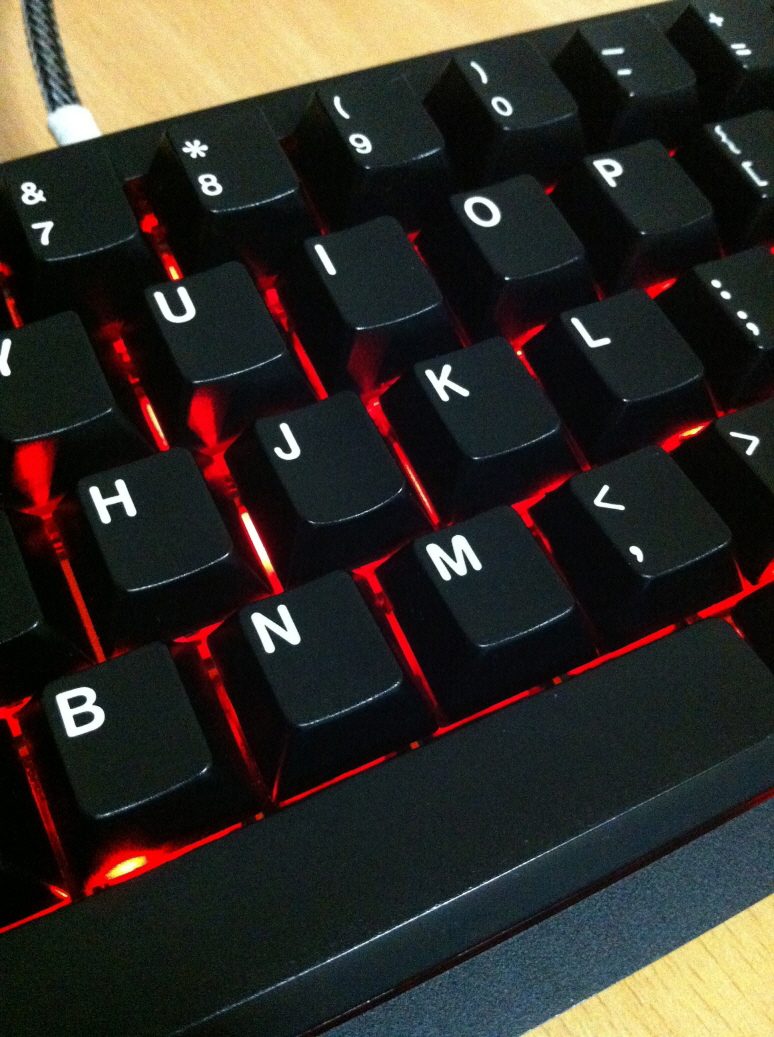

사진으론 표현이 잘 안되는데.... 말씀드린대로 거울이라 그런지, 키 아래 부분이 상당히 깊어 보입니다.
키캡이 붕~ 떠 있는것처럼요...
이상 허접 개조기 였습니다.
