제가 카프리옹 님의 아론 세이버를 보고서 와이어링 보고 혼자서 이해하기로는
회로가 도중에 이어져 있어서 썰어서 끊어진 회로를 잇지 않으면 여러 키 못쓰게 되서 와이어링을 하는거라고
멋대로 이해하고 있는데요,

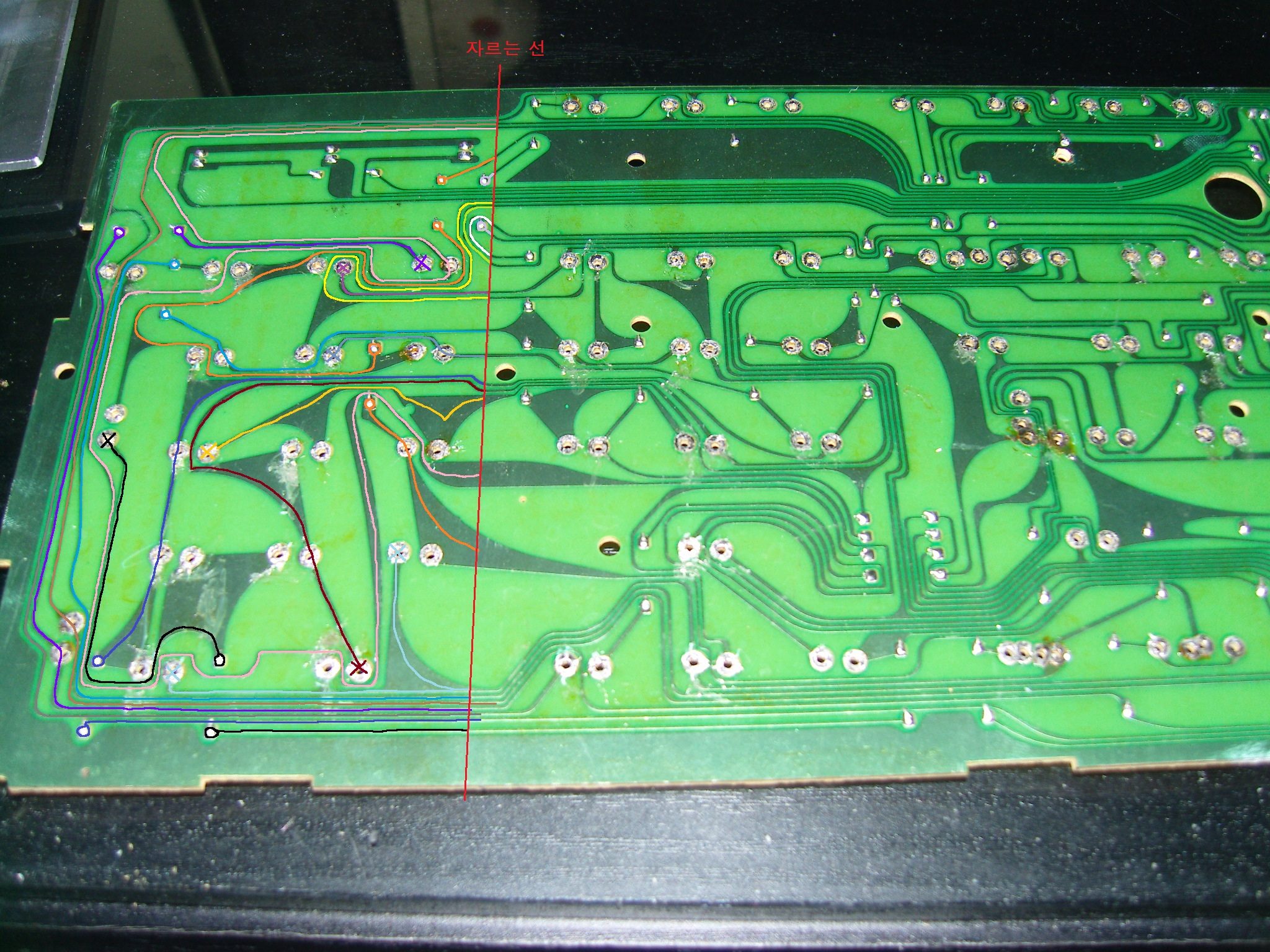

그래서, 제 기판을 찍어서 그림판으로 선을 그어보았는데요, (클릭하면 커집니다)
( O는 기판 위에서 철심으로 박고 납땜되어있어 이어지는 부분, X는 더이상 회로가 이어지지 않음을 표시해놓았습니다)
여기서 질문하고 싶은 사항은,
1. 같은 색으로 그어진 회로를 기판을 썰고 나서 이어주면 되는 것인가요?
2. X 표시로 그어놓은 더이상 이어지지 않는 부분은 다른데랑 이어주지 않아도 되는 건가요?
3. 여기서 빼놓은 (LED는 사용하지 않으니 와이어링 하지 않을 예정입니다) 추가로 와이어링 해야 될 부분은 어디가 있나요?
입니다.
도무지 와이어링을 해본 적이 없어서 무엇을 어떻게 해야 될지 모르겠습니다.
커스텀을 해보신 분의 친절한 답변 부탁드릴게요...
