안녕하세요. 덩이입니다. ^^

얼마전 의뢰받은 lz86을 완성해보았습니다. Full LED 기판으로 작업을 하였습니다.

3일만에 급속도로 작업해보았는데, 만들고 나니 뿌듯하군요!!

의뢰품 만들면서 사진을 몇장 씩 찍어둔게 있는데 한번 남겨봅니다. ㅜㅜ

부족한 솜씨지만, 넓은 마음으로 초보의 조립기 잘 봐주셨으면 고맙겠습니다.

<Lz86 풀 LED 조립기>

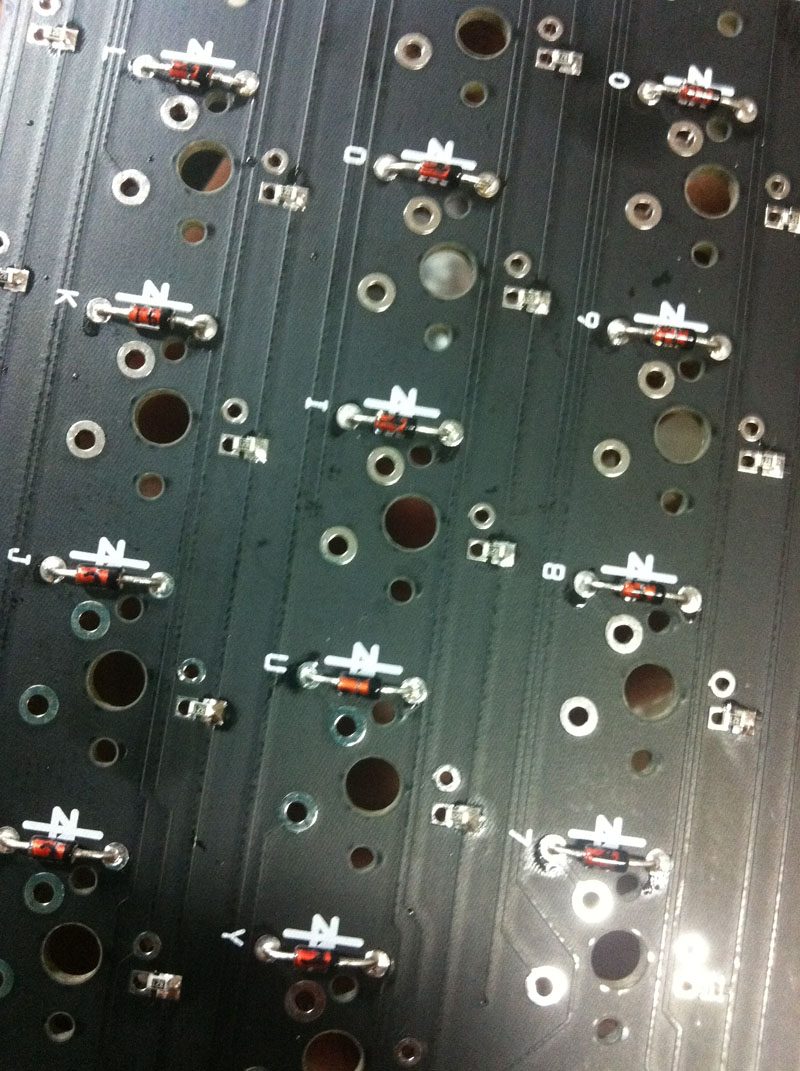

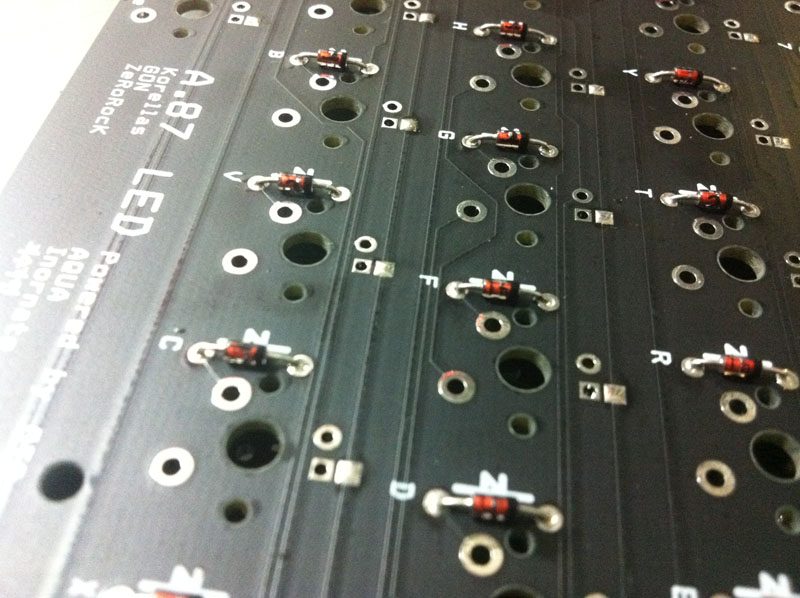

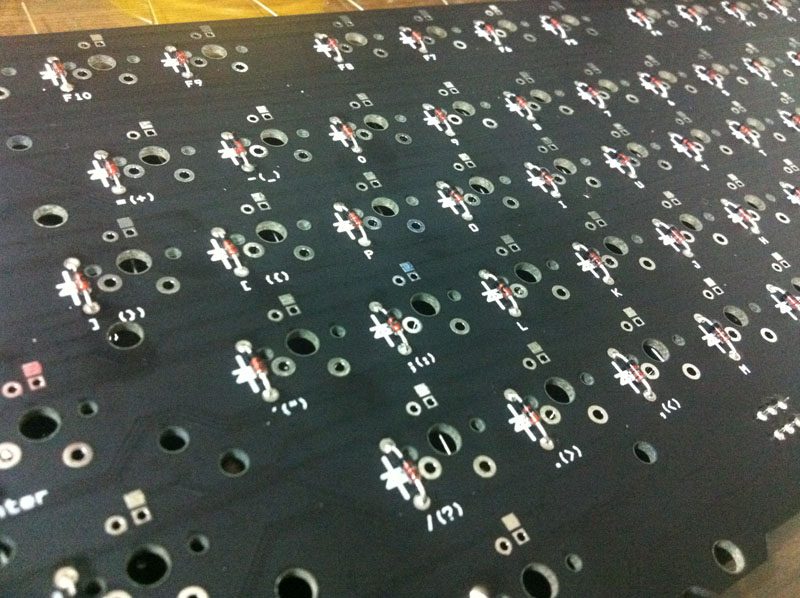

먼저 full led 기판에 다이오드를 따로 심어주고 솔더링을 하였습니다.

다이오드가 옆 사이드에 심어주는 것이라 매우 편하게 솔더링을 했습니다.

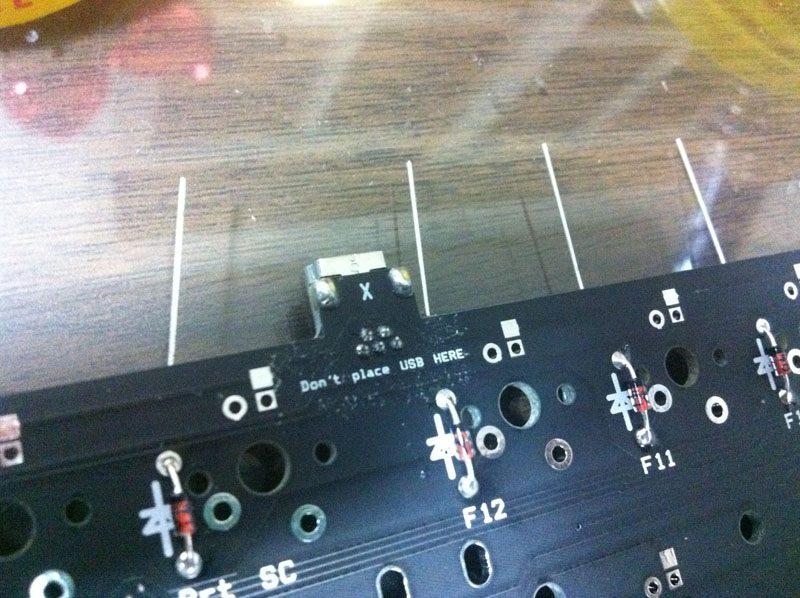

그리고, mini 핀 부분이 땜이 되어있지 않아, 따로 땜을 해주고 부트로더 들어가서 따로 더치트로 올리고 키맵핑 해주었습니다.

테이프의 잔여물이 붙어있어 ㅜㅜ 조금 지저분하게 나왔네요..

그다음 LED 저항들을 풀 화이트로 하기 위해 820으로 1608사이즈로 달아주기 위해 납을 조금씩 먹여주었습니다.

그다음 저항들을 집게로 잡아 주면서 인두기로 지지면서 겨우겨우 떨리는 손을 잡고 작업 완료하였습니다.

쉽게 할 수도 있겠지만, 저는 이 방법을 택했습니다. ㅜㅜ

저항들을 LED구멍들이 순조롭게 지나가게 하기 위해 잘 보이게 올려주었습니다.

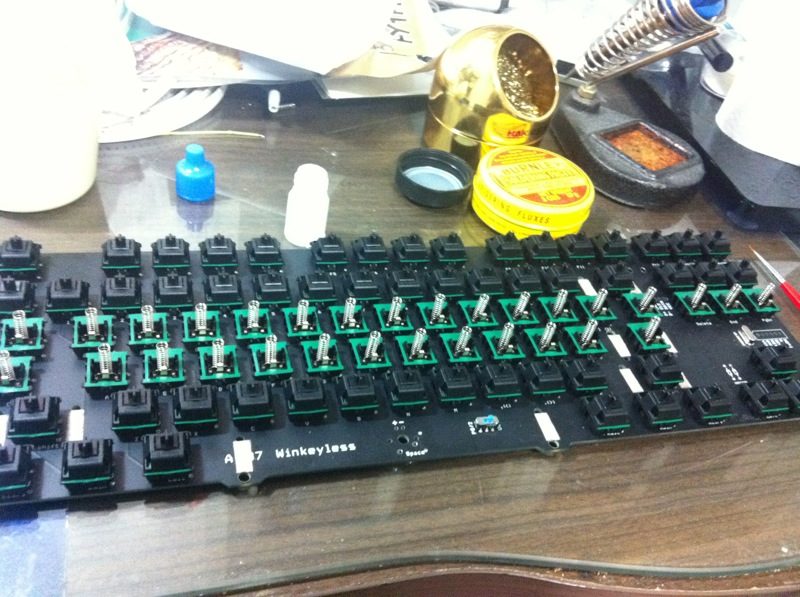

그리고 이제 시작 된 변흑 풀 윤활 작업!

스티커는 마찬가지로 저의 여자친구인 DDanJi가 작업을 해주었습니다. ㅎㅎㅎㅎ

스테빌 쪽에 테이핑도 2겹으로 해주었습니다. 스위치 하부 하우징을 크라이톡스103으로 슬라이더 닿는 부위

ㄷ자 구석에만 칠해주었습니다.

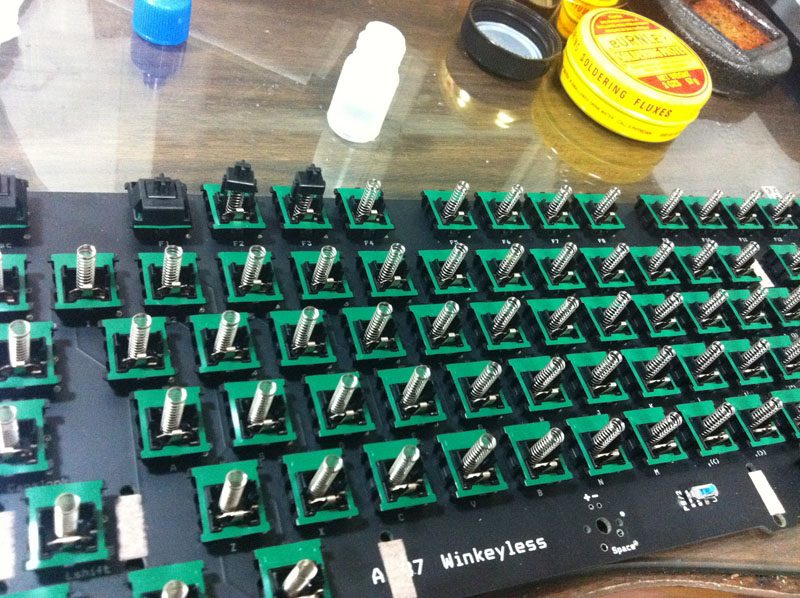

열심히 59g스프링을 LSD로 흔들어주고 건조시켜 꼽아주었습니다.

슬라이더도 윤활을 해주고 상부하우징을 닫다가.... 역시나 역방향 스위치라서 A열을 갈아줘야 했습니다.

그런데 승화키캡도 껴보니 W열도 갈아줘야 하더군요.....ㅜㅜ 그래서 A열 Q열 모두 갈기로 했습니다.

미친듯이 사포질하고 망가진 상부하우징만 4개정도 되네요...

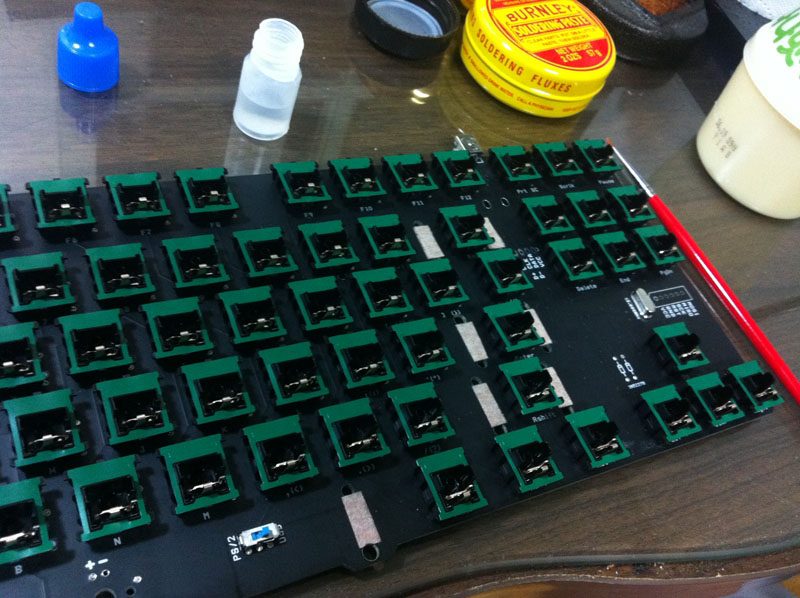

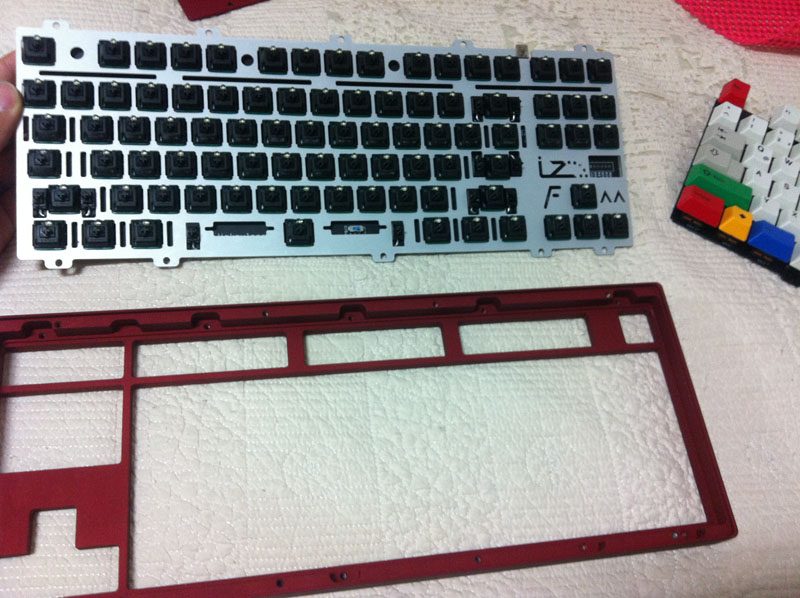

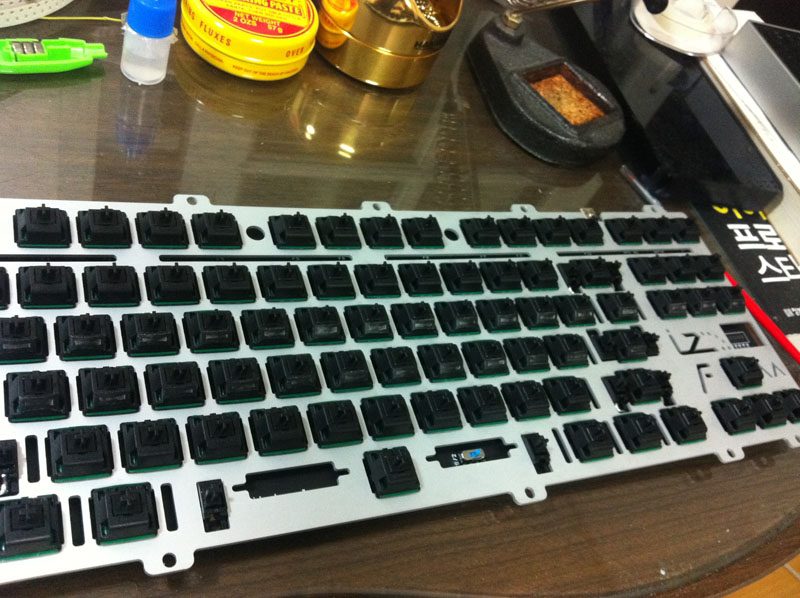

자 이제 스위치 조립이 끝났으니, 스테빌 작업 구리스 칠을 해주고 보강판을 넣고 스위치를 하나씩

껴주었습니다.

캬.... 스위치 상부가 뚫린것 같아보이시겠지만, 전혀 먼지는 들어가지 않습니다. 그리고 저정도 갈아줘도

걸리는게 있는 느낌이 많습니다. 다시 하나씩 확인하여 갈아주었습니다.

제가 많이 민감한 것일지도 모르겠지만 말이죠^^;;

그리고, 또 LED 들을 손톡깎이로 ㅜㅜ 테두리 부분들을 86개 전부 깎아내주었습니다.

여친님과 집앞에 나가서 빠르게 작업했네요 ㅜㅜㅜㅜ 미안합니다. 여친님 ㅜㅜ

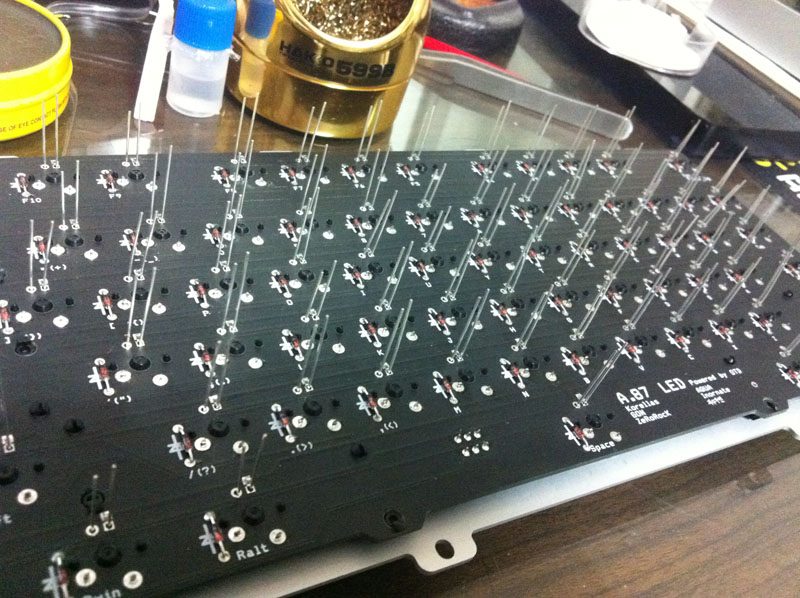

모든 LED를 껴주고, 땜을 해주었습니다. 고정을 테이핑으로 하는 방법도 있지만, 저는

한쪽만 납땜하고 인두기로 다시 땜하면서 손으로 겁나 잡아 올린답니다... 그렇게 한쪽만 해두면

저항 부분들과 다시 땜을 해주는 방식으로 하였습니다.

무사히 모든 led가 잘 들어오더군요!!

캡스락과 스크롤락은 요청으로 레드로 달아주었습니다. 화이트 LED가 고휘도라서 많이 밝네요 ㅜㅜ

그리고 이제 전설의 와인 Lz86하우징과 조립을 시작했습니다.

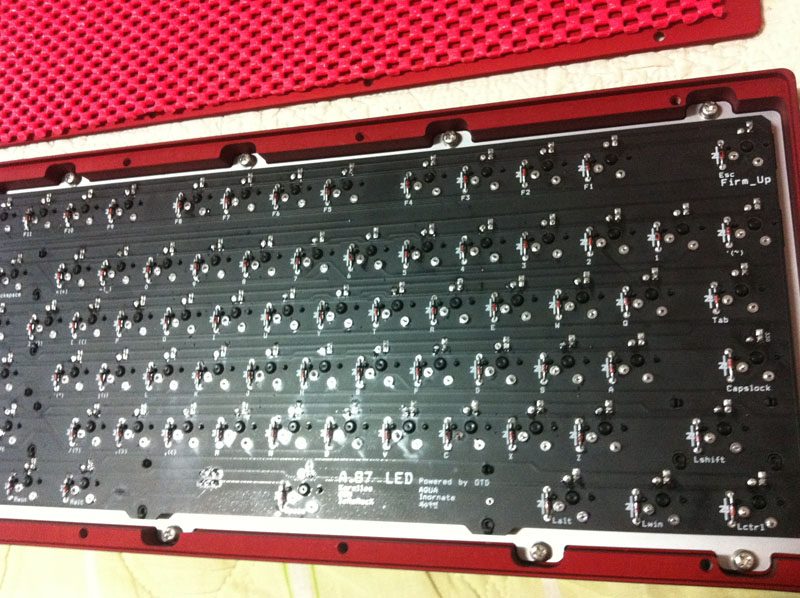

응?? 상부하우징에 나사를 조여줘야하더군요!!

요렇게 넣어주고!!!

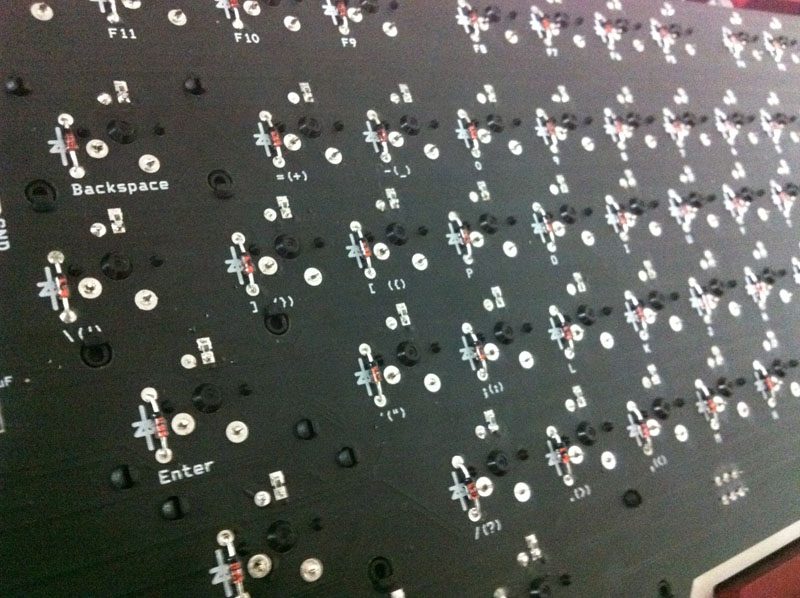

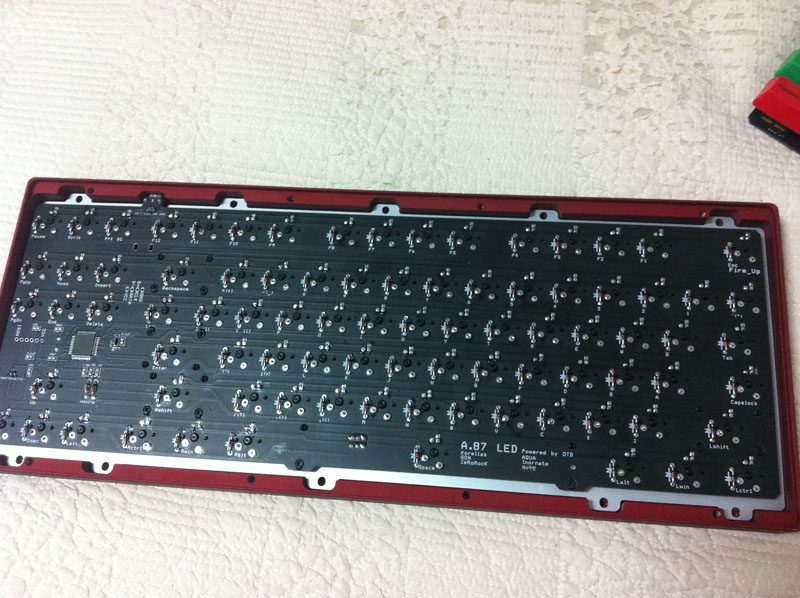

뭔가 기판이 무광이 이뻐서 여태작업한 땜 부분을 또한번 찰칵!!

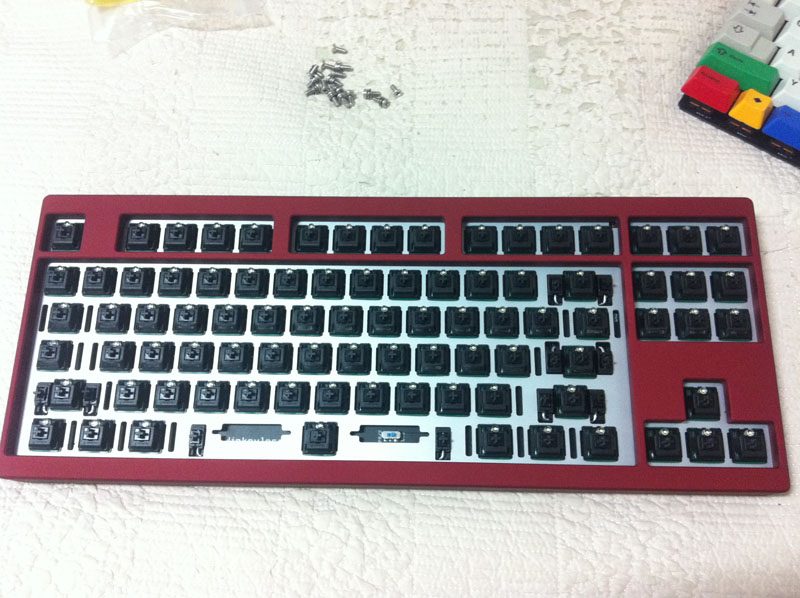

이제 나사들을 전부 조여줬습니다.

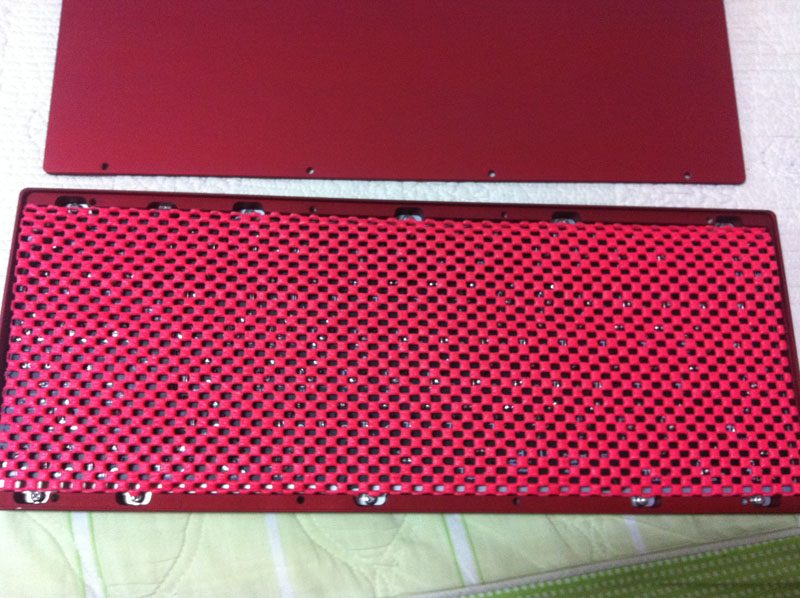

논슬립패드를 알맞게 잘라서 1장정도만 들어갈 거 같더군요!! 그래서 1장만 넣어주었습니다.

매우 잘 맞는듯 하지요?? 하지만 ㅋㅋ저는 실리콘 패드나 곤님표 충진재를 쓰고 싶었습니다.

이제 하부하우징과 단단하게 조립하였습니다.

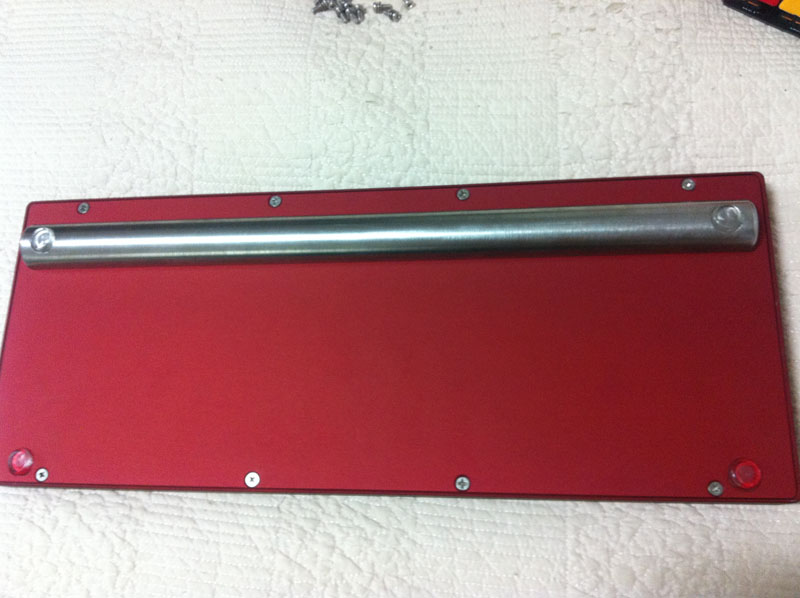

저 범폰 부분이 굉장히 무겁더군요!!! 놀랄만큼 무겁습니다. 건네 받으시면 팔이 쑤욱 하고 가라앉을 것입니다.

자 이제 앞모습을 볼까요~~ㅜㅜ

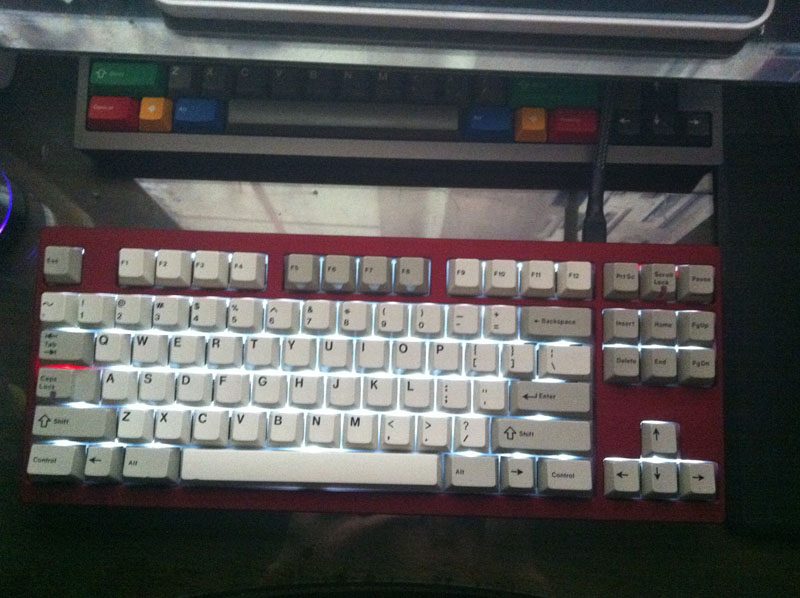

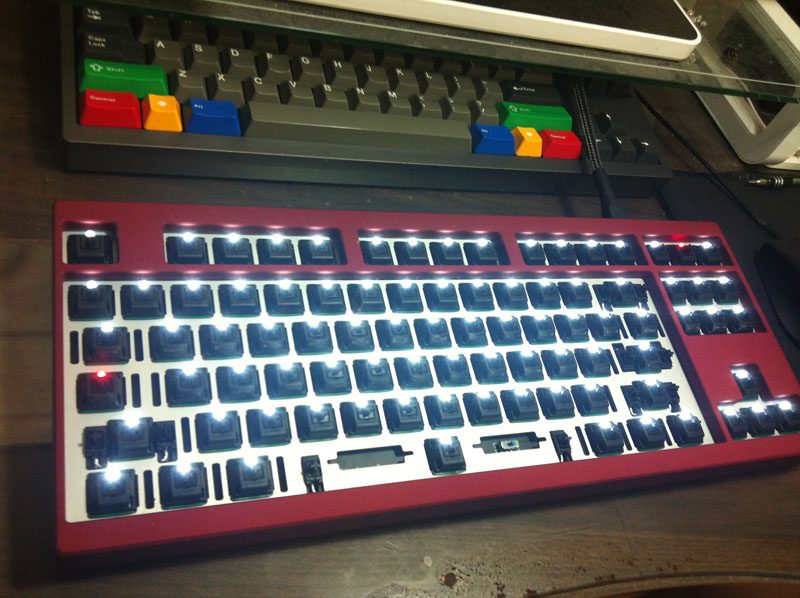

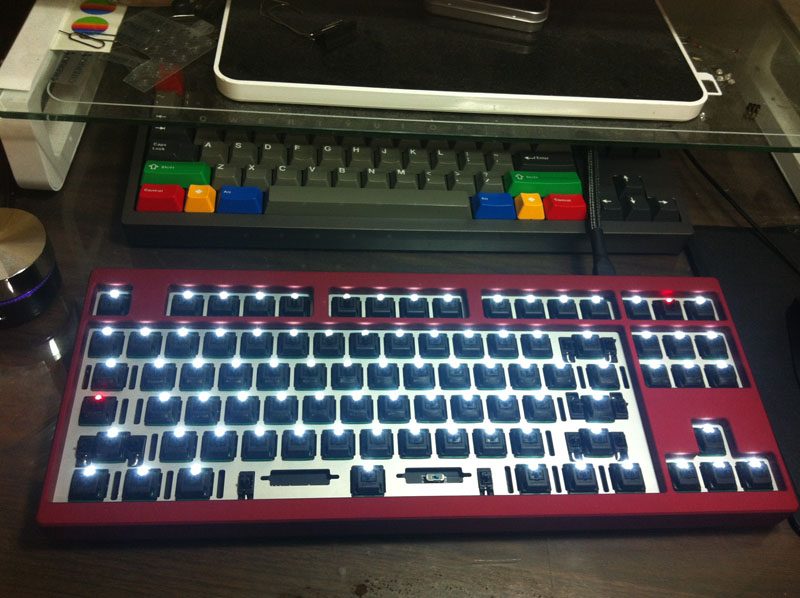

뭔가 감동적입니다. ㅜㅜ 이제 한번 컴퓨터와 연결해보았습니다.

뚜둥!!

아름답네요!!!! 보강판이 실버라서 올 화이트를 하신게 후회는 없으실 거 같습니다. ^^*

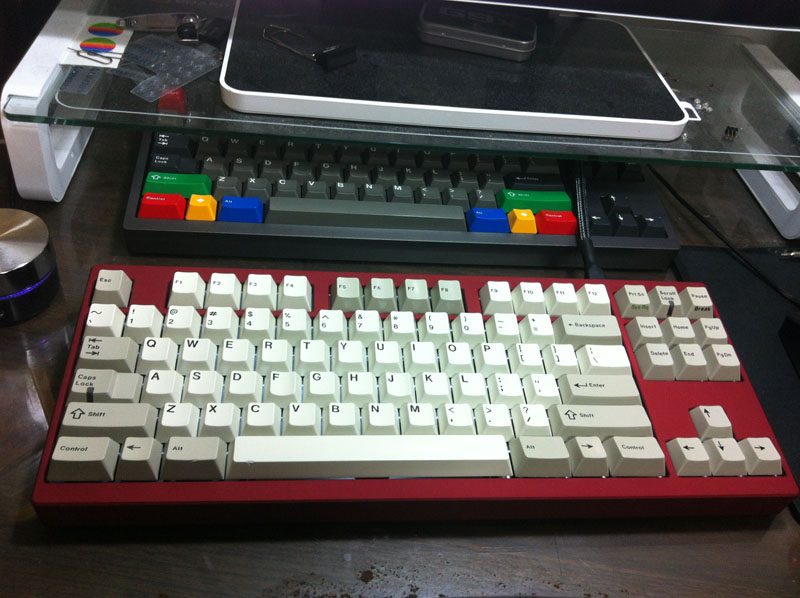

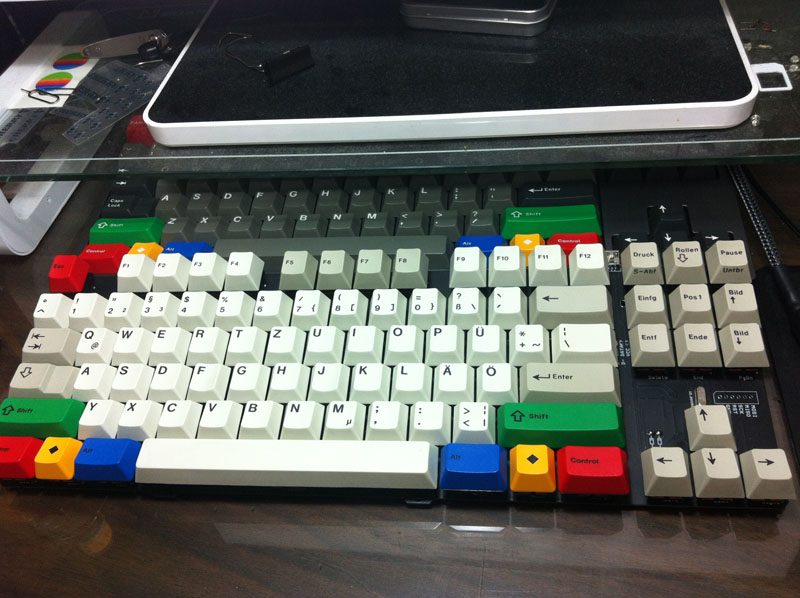

그리고 키감이 궁굼해여 저의 투톤베이지 이색 상급을 한번 착용해보았습니다.

캬..... 아름답습니다. ㅜㅜ

하지만, 역시나 LED키캡은 안타까운 현실이더군요 ㅜㅜ 그 LED칩 2개로 나누어진걸로 사용해야 led키캡역할을 할 수 있을거 같습니다.

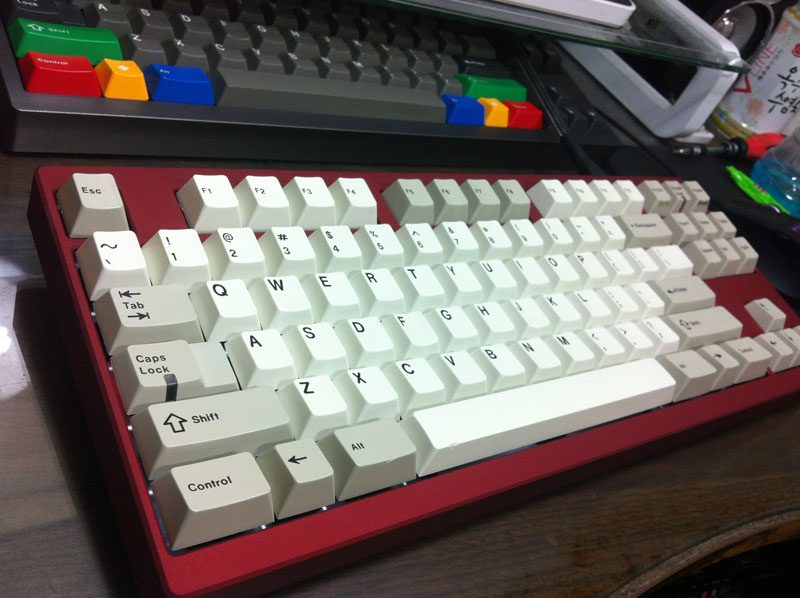

Lz86하우징의 가장 마음에 드는 부분은 바로 저 옆라인 입니다.

얄쌍하고 날카로워 보이지만, 상당히 세련되고 고급스러워 보입니다.

키감은 상당히 고급스러운 사운드 입니다.

여태 만져본 풀아크릴  kmac 더치트 만 사용해보았지만,

역시나, 전부 틀린 키감입니다. ^^*

내일 주인의 품으로 보내드리겠습니다.

만족하셨으면 좋겠습니다.

- 조립기 끝 -

이번 주말에 또 다른 의뢰품 KMAC 윈키를 한번 작업해봐야겠어요~

뭔가 만들고 나니, 너무너무 뿌듯합니다.

키매냐 회원님들 모두 이쁘게 봐주셨으면 좋겠네요^^*

참, 그리고 저번주에 어렵사리 구매한 독승화 사진 한번 올려봅니다.

아주 뽀송뽀송한 최상급의 독승화가 무사히 잘 도착하였습니다.

분양해주신 모횐님 정말 고맙습니다. ^^*

전투용으로 실사용할 것 입니다. ㅋㅋㅋㅋㅋㅋㅋㅋㅋㅋ 승화가 처음인데, 바로 실사용;;;

모두 긴 글 읽어주셔서 고맙습니다.
