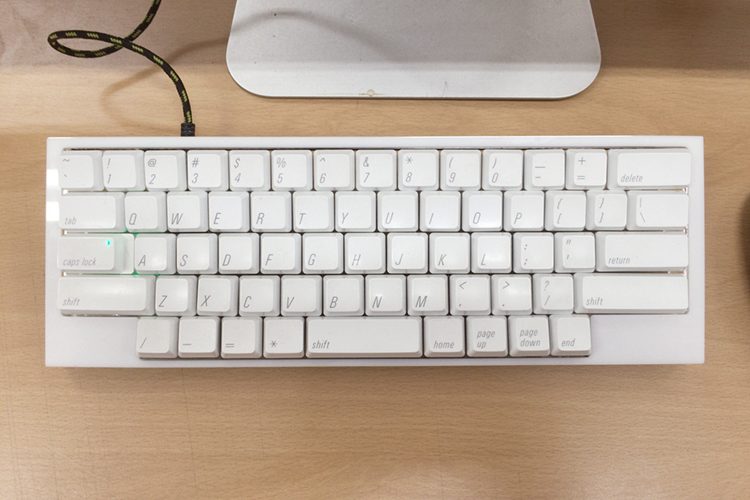

애플 G5 키보드에서 키캡을 떼다가 아두이노로 자작해봤습니다.
애플 키캡은 약간 가공하면 체리 MX 스위치에 대충 간이로 끼워쓸 수 있습니다. 어차피 자작이니까 좀 허접해도 뭐...

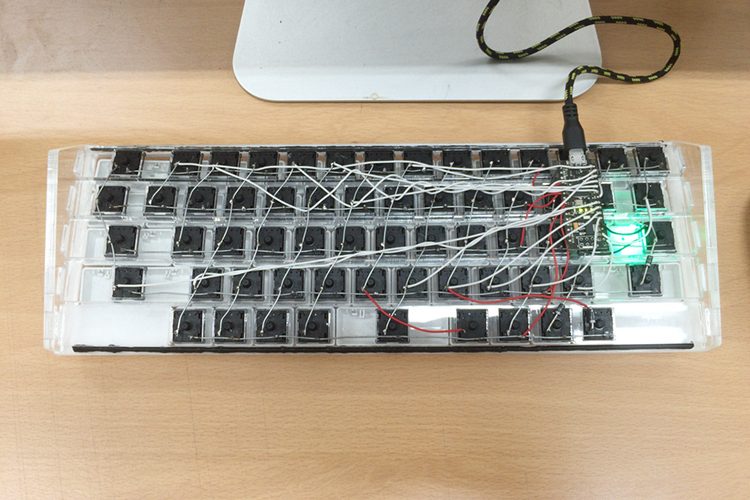

신나게 땜질 다 해놓고 보니 다이오드를 깜빡해서...
다이오드 없이 만드니까 INPUT줄에 연결된 키들간에는 동시 입력이 안되는군요. 그래서 지금 세로줄로 연결된 5개 키 간에는 동시 입력이 안먹습니다.
대충 쓰려고 보니까 쉬프트/펑션/컨트롤/윈도우 키는 세로줄 간에 동시입력이 필요해서 다시 다 떼긴 귀찮고 해당 키만 다이오드를 적절하게 처리 했습니다.

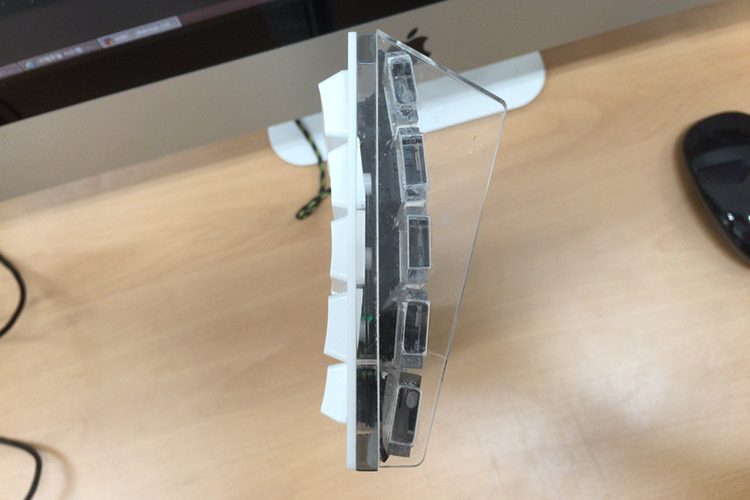

애플 G5 키보드는 스탭스컬쳐가 1방식으로 제작되어있어서 키캡엔 높낮이가 없고 하우징에 있어서, 저도 적절하게 응용해서 아크릴판을 5등분하여 굴곡을 넣어봤습니다.
이게 잘 보이라고 투명 아크릴을 썼더니 접착 자국 표시가 생각보다 지저분하게 보이는 관계로 알루미늄 CNC로 전체 껍데기를 만들고 싶은데... 가난하고 무식해서 그게 좀 어렵네요. 도와주실 수 있는 분 안계신지요...
