스프링 하중 실측


http://geekhack.org/showwiki.php?title=Island:6189
Thanks ripster !


사진 상에 슬라이더 색깔은 흑축이지만, 스프링은 흑축 것을 빼고 갈축 것을 넣었습니다.
글을 자세히 안 보면 오해를 불러 일으킬 수도 있겠지요..

갈축 스프링 하중이 얼마던가 54g이던가 55g이던가..하여간,
집이서 간단하게 실측을 해볼 수 있다는 점으로 본 글에 의미를 두고자 합니다.

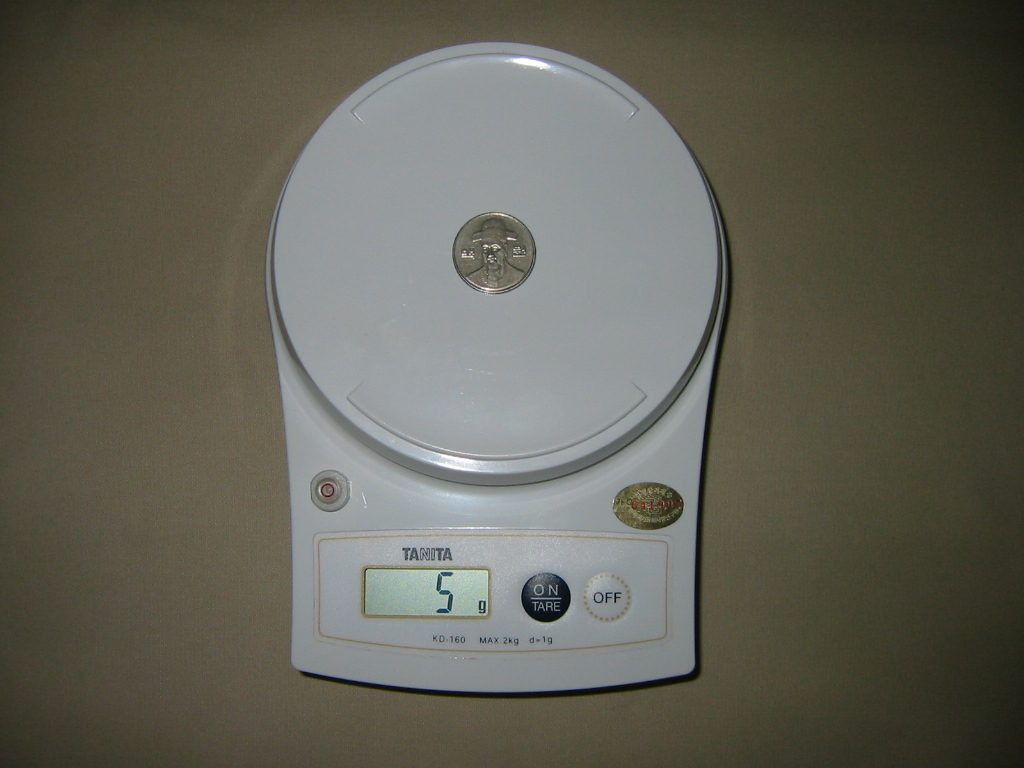

이순신 장군 한 분 체중이 5g으로 나오지만, 유효숫자가 한 자리라서 그 이상의 정밀도는 기대 못합니다.
01 One.JPG

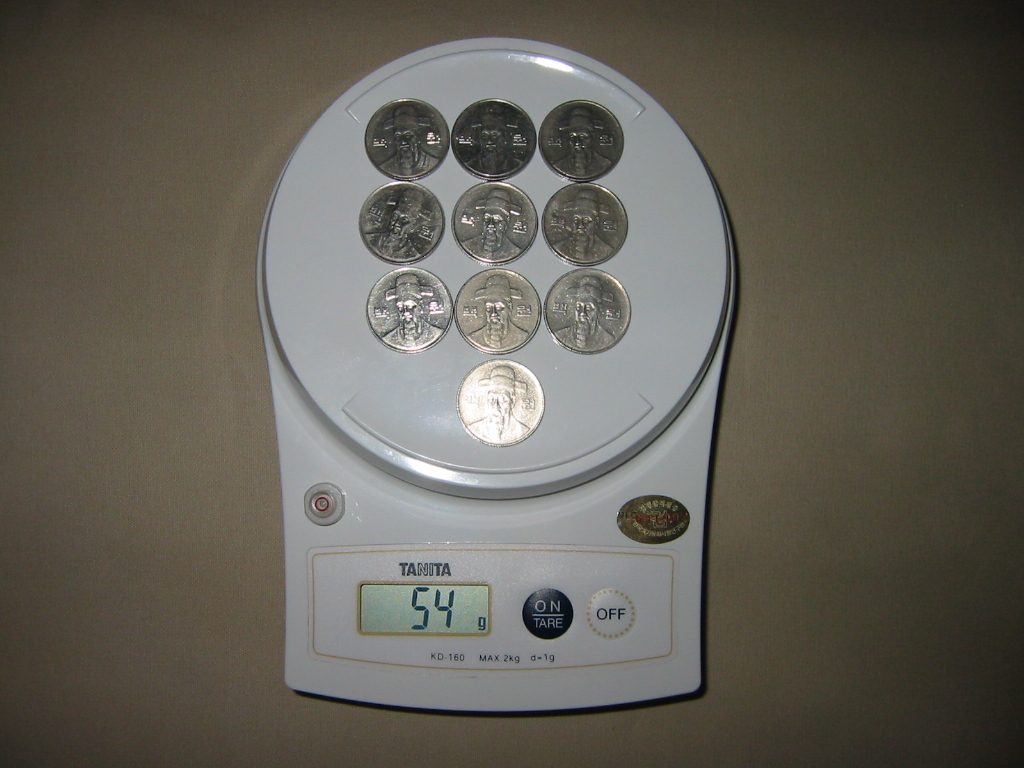

그래서 돈 좀 썼습니다.  개당 5.4g까지 유효숫자를 2자리로 만들었습니다. (이 정도면 장군의 衣冠 중량까지도 잡아낼 수 있습니다.) 02 Ten.JPG

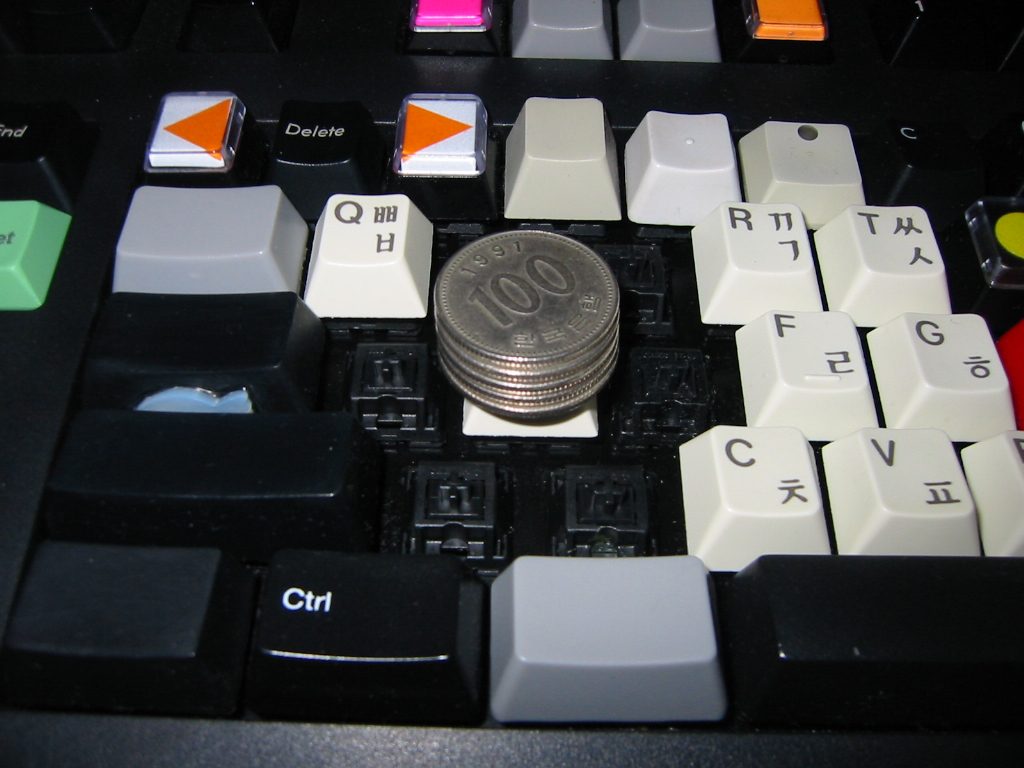

다섯 개입니다. 꿈쩍도 않고  버티는군요,
(그래프를 찾아보고 확인을 해보아야 하는데 귀찮아서.., 뭐 사진도 그닥 잘 보이지는 않고, 실제로 해보시기를...나름 재밌다는..)
03 Five.JPG

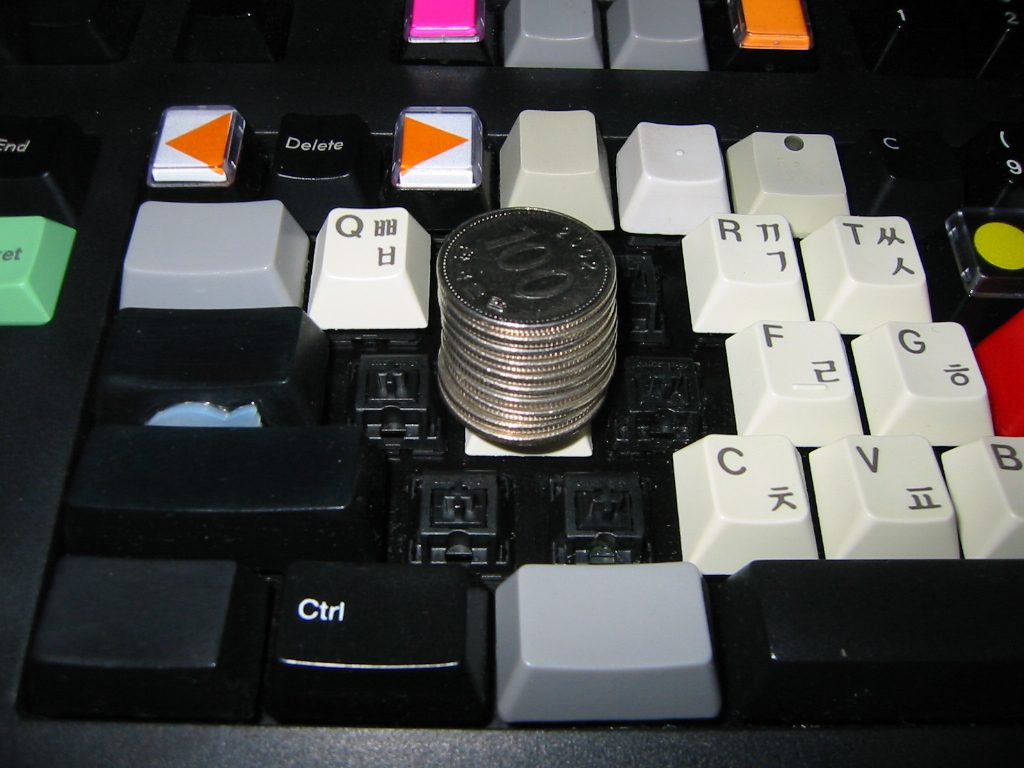

6개부터 주저앉기 시작합니다. y = ax 단순 정비례 관계입니다. 9개까지 조금씩 양보하다가는, 10개면 정확하게 바닥을 "탁" 칩니다.
04 Ten.JPG



키캡 개당 중량은 1g으로 간주하여도 좋으므로,
https://www.kbdmania.net/xe/932737



결론은...... 갈축 스프링 하중은 55g이라는 것. ..  쉽죠잉..





요 아래 글에 적축 스프링 하중이 더 무겁다는 얘기도 나오기도 하지만,
하도 지겹게 나오던 얘기라서..

직접 따라쟁이질 해보았습니다.
그럼....
