naga님께서 mx8113사진을 올리셔서 저는 내부 사진을 준비해 보았습니다.^^;

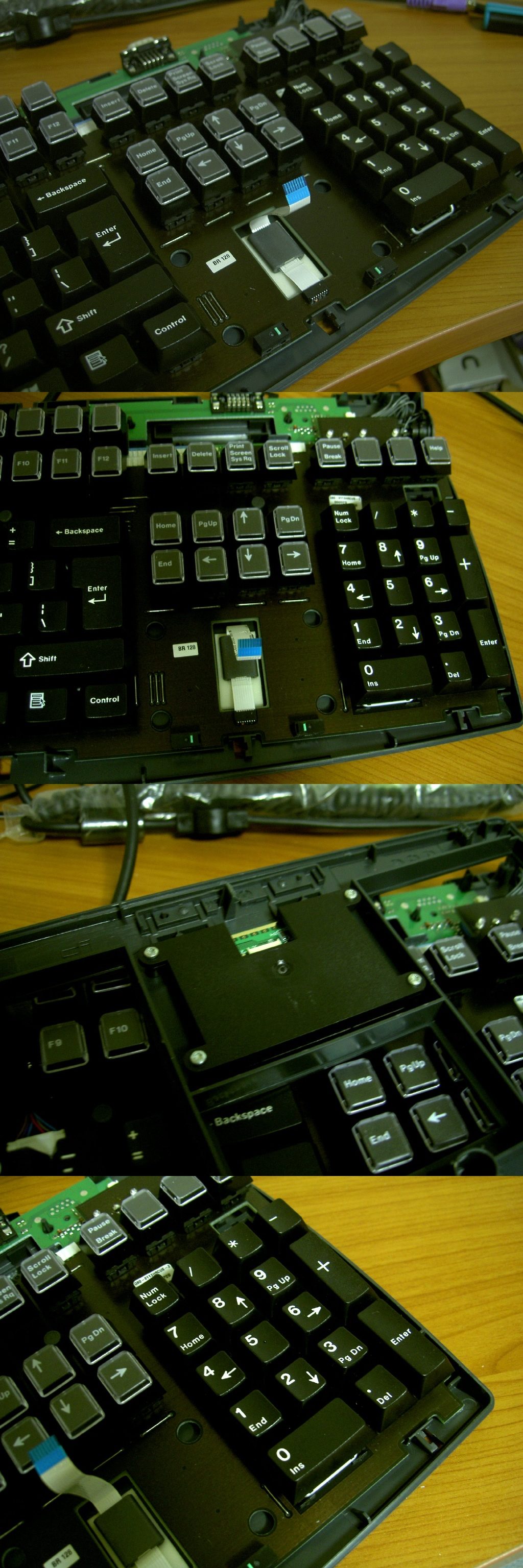

일부러 분해 한것은 아니고 예전에 기존의 체리사 터치패드 스위치를
옴론재팬 스위치로 교체하는 작업을 할때 찍어 두었던 사진들입니다.

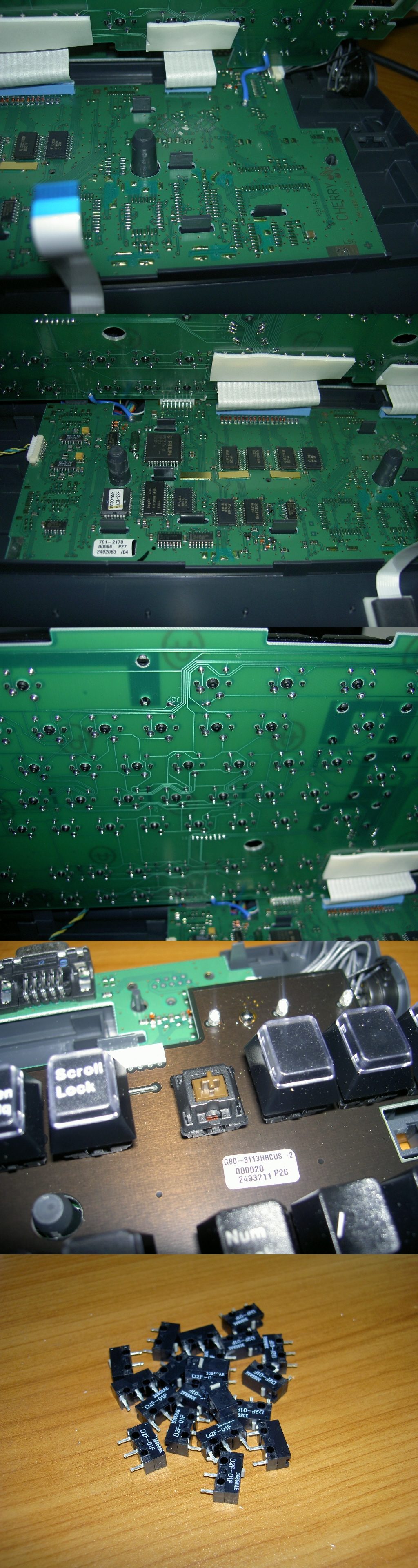

마이크로프로세서들의 구성이 일반 키보드에 비해 상당히 복잡하며,
기판은 단단한 녹색 에폭시 기판입니다.
MX8113 PS/2 내부사진 입니다
naga님께서 mx8113사진을 올리셔서 저는 내부 사진을 준비해 보았습니다.^^;
일부러 분해 한것은 아니고 예전에 기존의 체리사 터치패드 스위치를
옴론재팬 스위치로 교체하는 작업을 할때 찍어 두었던 사진들입니다.
마이크로프로세서들의 구성이 일반 키보드에 비해 상당히 복잡하며,
기판은 단단한 녹색 에폭시 기판입니다.
이전 댓글 7
잘 봤습니다^^ 무한입력을 지원하는것을 알아보는 첫번째 방법이 컨트롤러 기판의 데이터케이블쪽에 있는 다이오드 옆의 납짝한(명칭은 모릅니다^^;)
칩 세개가 있느냐 없느냐로 구분이 가능한것 같습니다.
제가 8000 계열의 키보드에서 무한동시입력 지원 키보드와 비교 해본바로는 그것이 있고 없고의 차이가 있더군요^^;
보통키보드보다 꽤나 복잡하네요.
재미 있는건 컨트롤러도 있고 다이오드까지 있어도,
무한입력이 안되는 키보드도 있다는..ㅋㅋㅋ
naga>> 말씀하신 칩은 TEXAS INSTRUMENT 와 FAIR CHILD에서 나온 마이콤들 인것 같습니다. 칩이 있고 없고 에 따라 그런 차이점이 있었군요. 데이타쉬트 한번 찾아 보아야 할것 같습니다. 좋은 정보 감사합니다. 역시 경험에서 오는 정보의 깊이가 다르신것 같습니다.. ^^;
망고땡>> 가장 강한 감상평 이신듯 합니다!... ㅎㅎ
leaf>> 그러게요..^^ ;USB여부와 마이컴 조합에 따라 기능이 많이 좌우 되는것 같습니다. ^^
정확한 위치를 짚어내시는 naga님이나. 제조사와 명칭을 바로 집어내는 TYPE01님의 직업이 궁금합니다. ^^;; 한때, "반도체 네트워크"라는 잡지를 보면서 눈에 익었던 회사들이네요 TI와 FariChild 크 ^^;;
TYPE01님 옴론제팬 스위치 몇 개 더 주심 안될까용? ^^;;
전 가지고 있으면서도 내부가 어케 생겼는지 살펴볼 엄두도 못낸다는 -_-;
저도 옴론제펜 스위치 판매계획 있으시면 10개만 ㅠㅠ; 부탁드립니다.
푸른용>> 별말씀을^^;..그냥..초보 엔지니어 입니다..일명 땜쟁이..ㅋㅋ 말씀하신 "반도체 네트워크" 과사무실에 매월 날라오던 잡지 입니다.
그리고 옴론 스위치는 쪽지 주세요,,얼마나 더 필요하신지요?
박준홍>> 사진의 스위치를 저도 많이 소진한상태 라서 말씀하신 수량 만큼 분양은 어려울것 같고 몇개 정도는 택배로 그냥 보내드리겠습니다. 일단 얼마나 남아 있는지 봐야 겠습니다. ^^;
