안녕하세요^^
원래 계획대로라면 윈키리스로 벌써 예전에 완성되었을 놈인데...
기판&보강판 한번 해먹고 윈키로 다시 주문해서 오늘 조립 완료했습니다^^;;;
오랜만에 커스텀 윈키 조립이네요.
상하판은 검정 아스텔, 나머지는 두깨가 일정한 투명 압출 아크릴로 주문해서 만들었습니다.
그럼 사진과 함께... (스크롤 주의!!!)

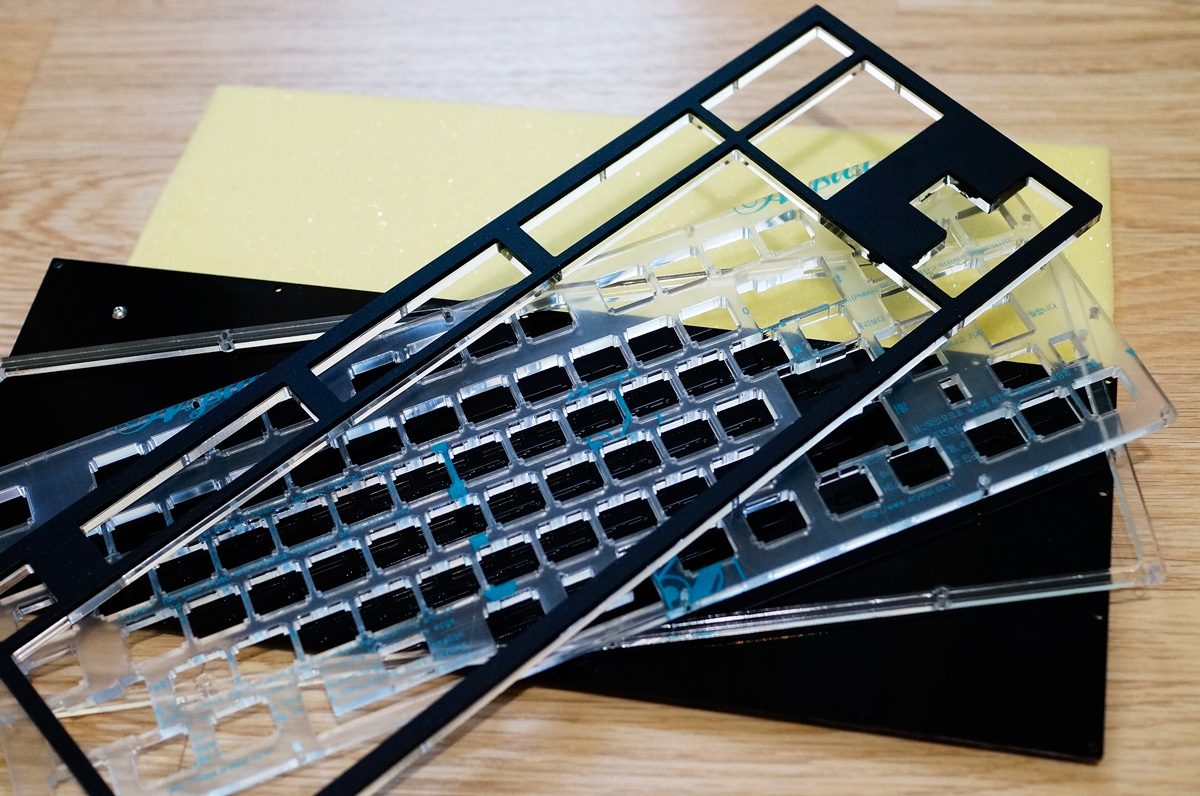

상판 = 3T 검정아스텔 + 5T 압출 아크릴을 본딩하고 탭핑 했습니다.
보강판, 중판은 압출 5T
하판은 검정 아스텔 3T
총 21T 구성입니다.

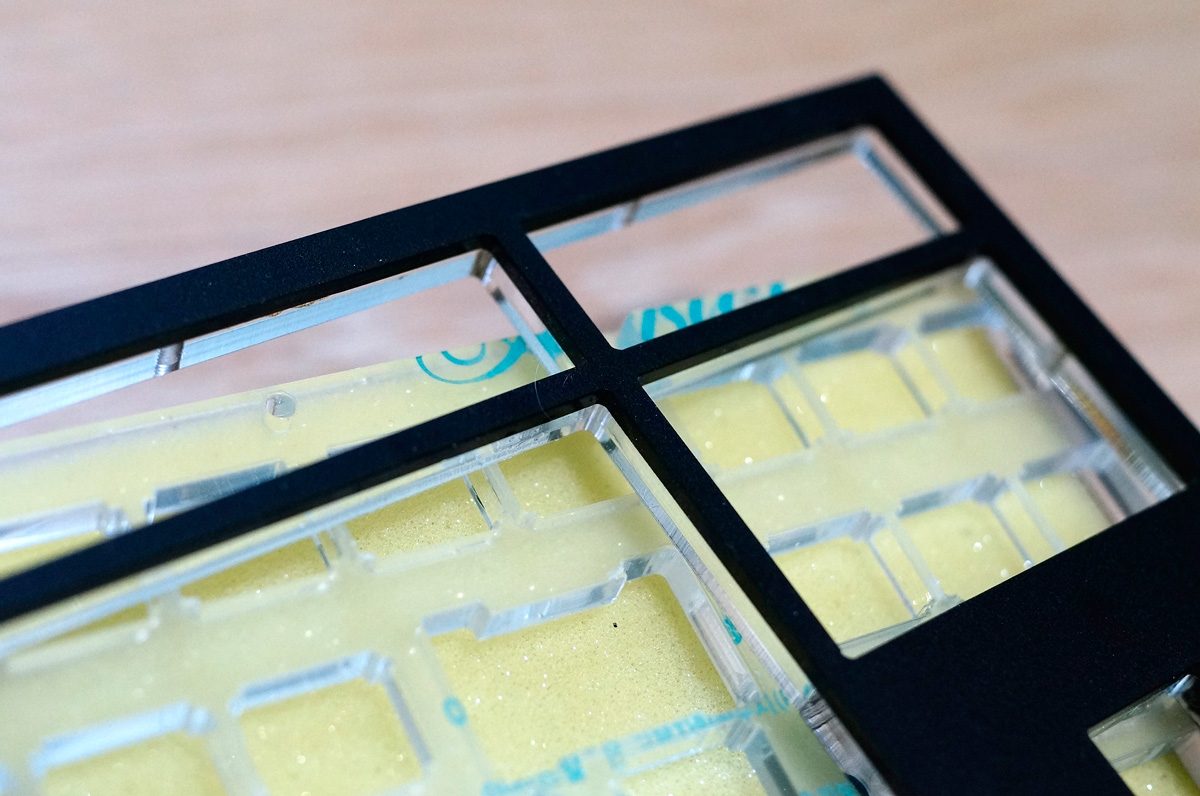

충진은 노블환이님의 메모리폼!

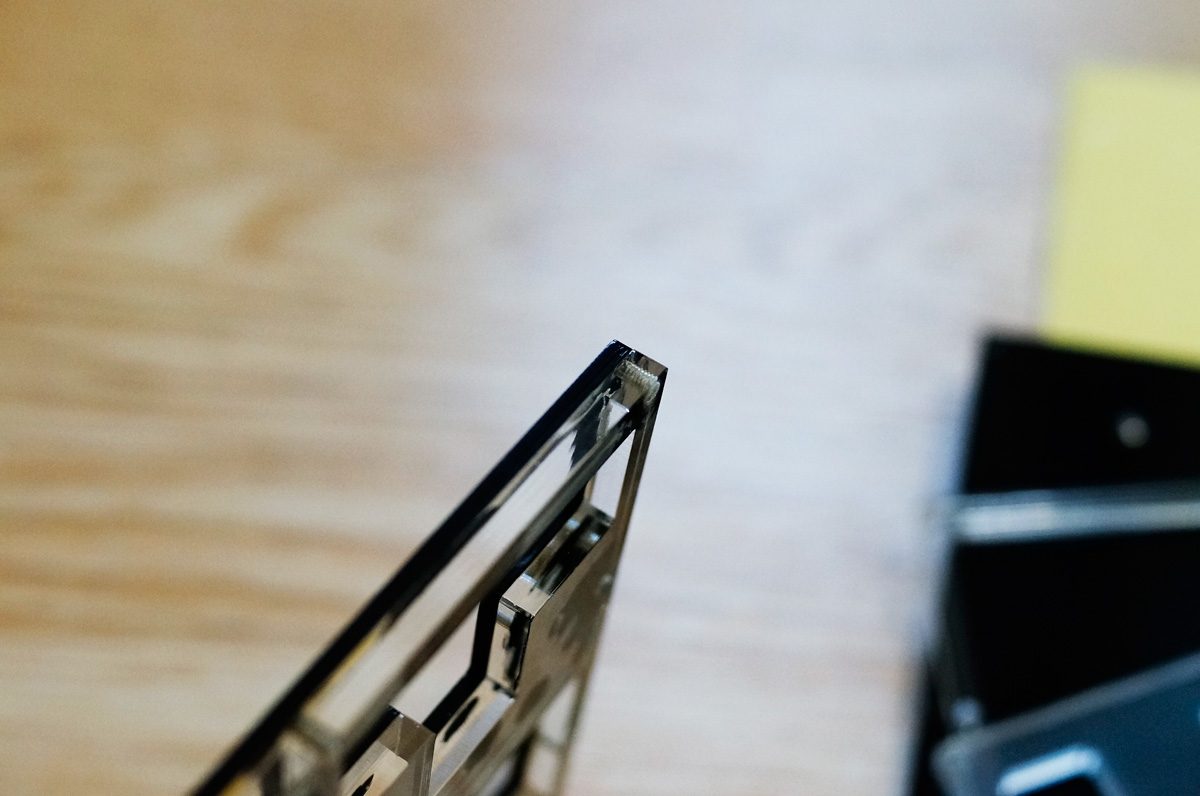

본딩은 이렇게...

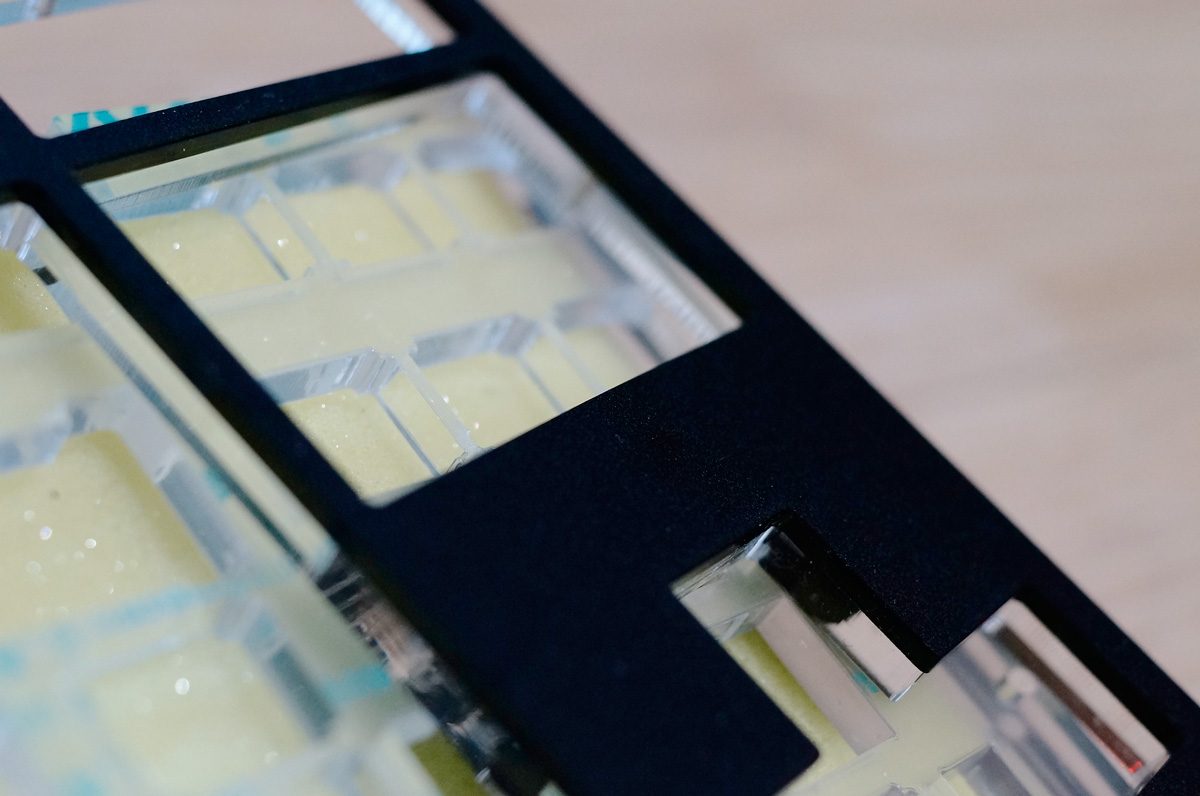

압출 아크릴이라 아스텔과 단차가 조금은 걱정 되었지만 생각보다 잘 나왔습니다.

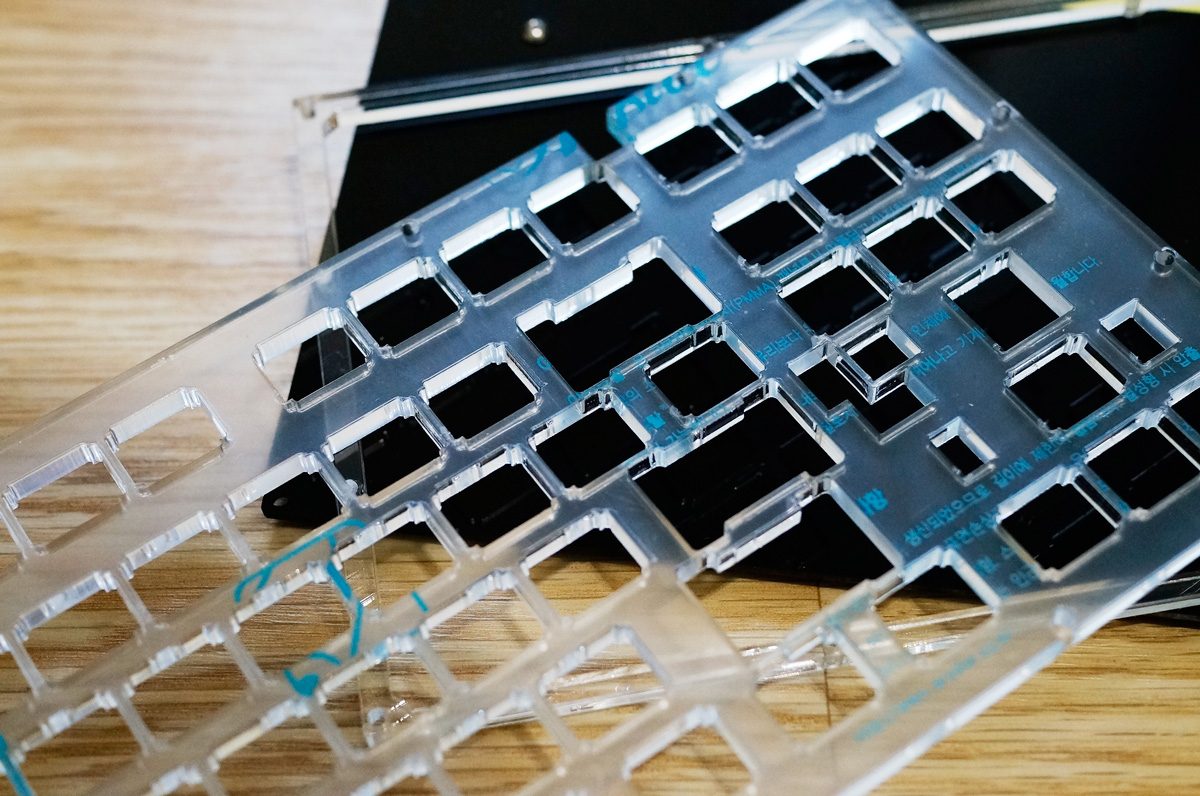

보강판은 나의 캐드 강사님!
배군이가 많이 도와줬습니다^^
배군님 감사합니다!!!!!!!!!!!!
최대한 날렵하게 만들어보려고 여유를 거의 안주고 도면을 그렸습니다.
볼트를 조이면 남는 여유가 거의 없이 딱 떨어집니다.
그리고 아크릴 하우징에 간혹 발생하는 옆면의 뜨는 현상을 방지하기 위해 옆면 4개 나사홀을 만들었습니다.

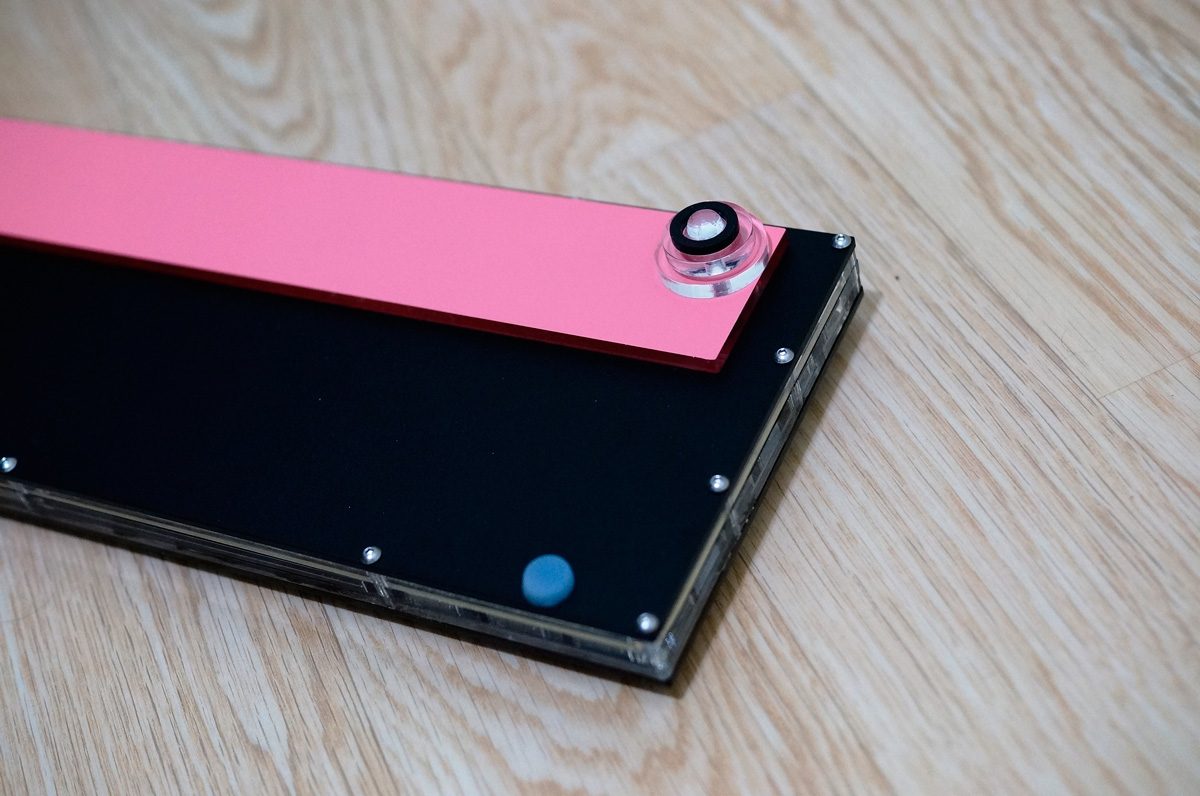

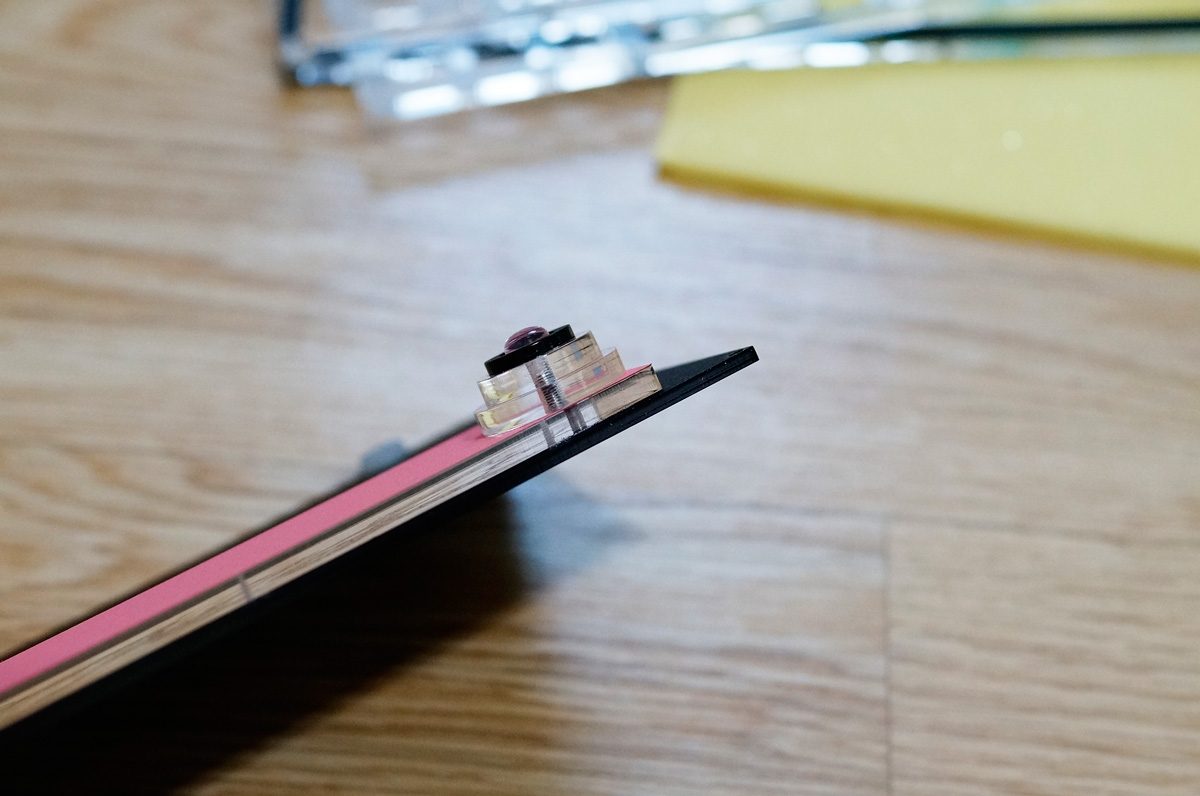

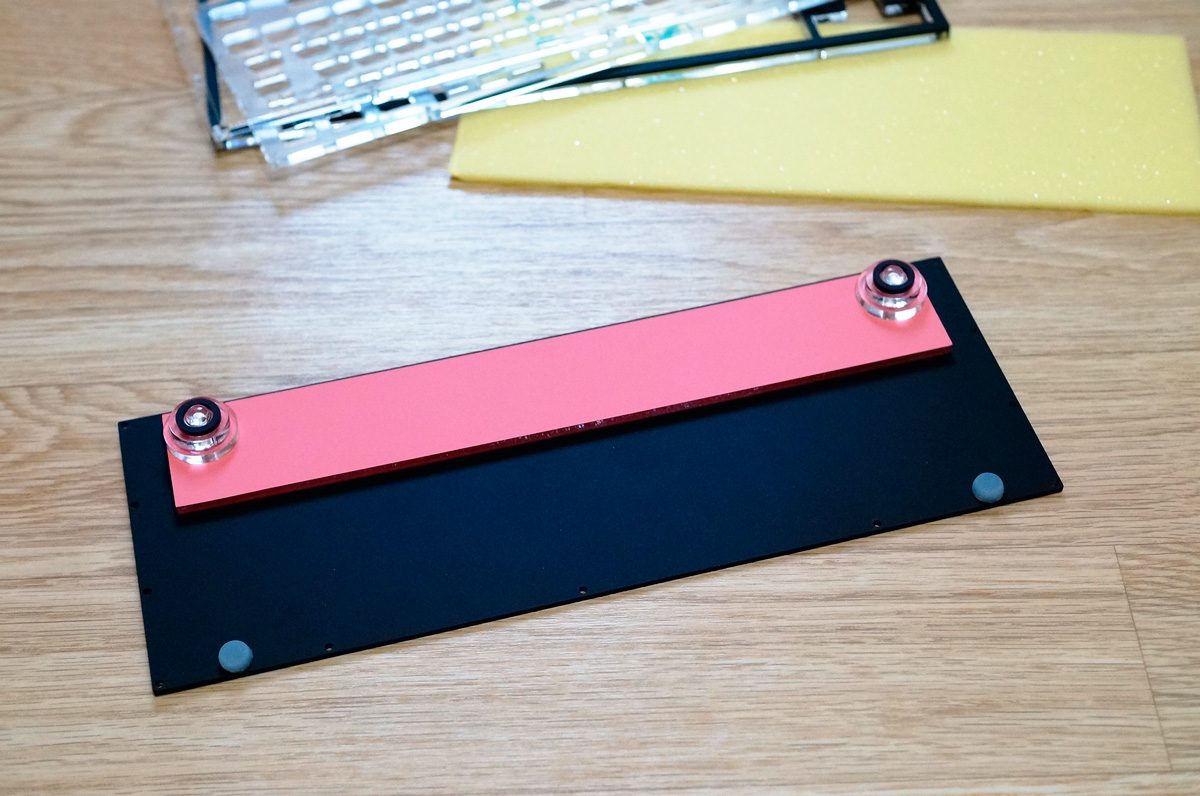

하판은 이렇게 생겼습니다.

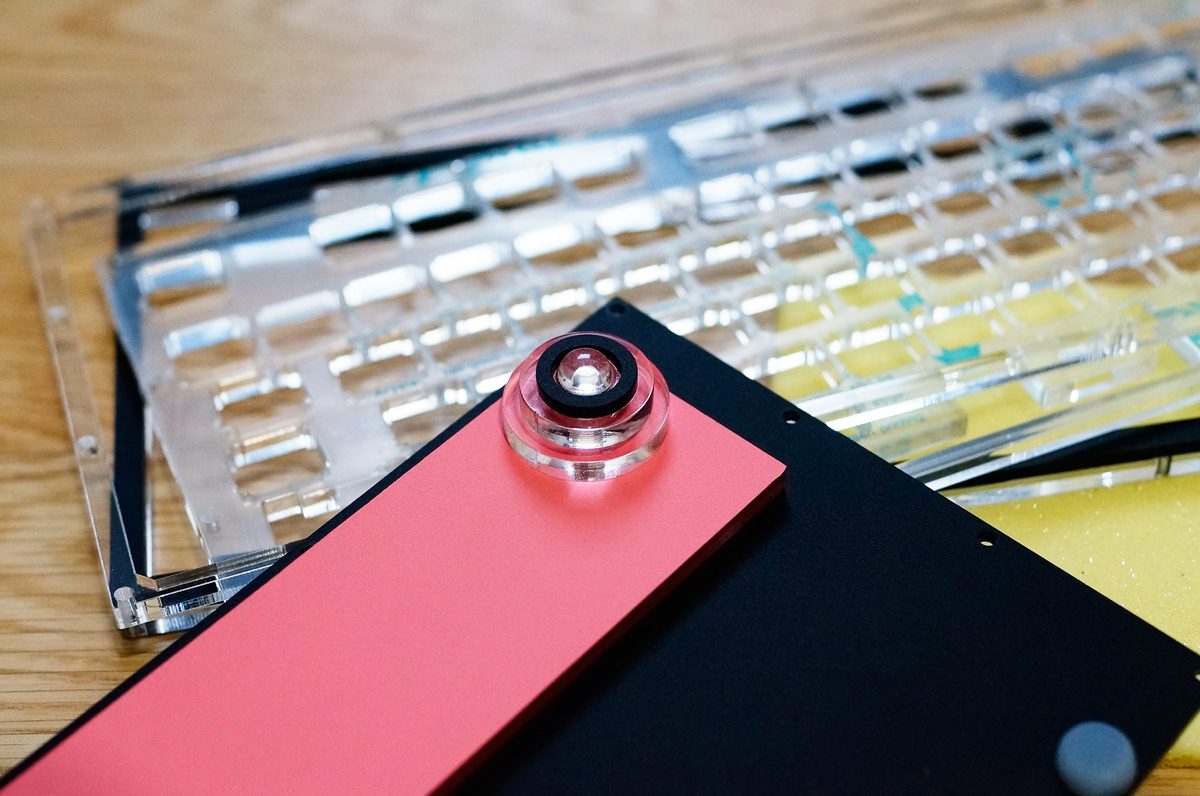

하판 > 가이드 > 1단 범폰 > 2단 범폰 > 검정 링 포인트 & 실리콘 범폰 구성입니다.

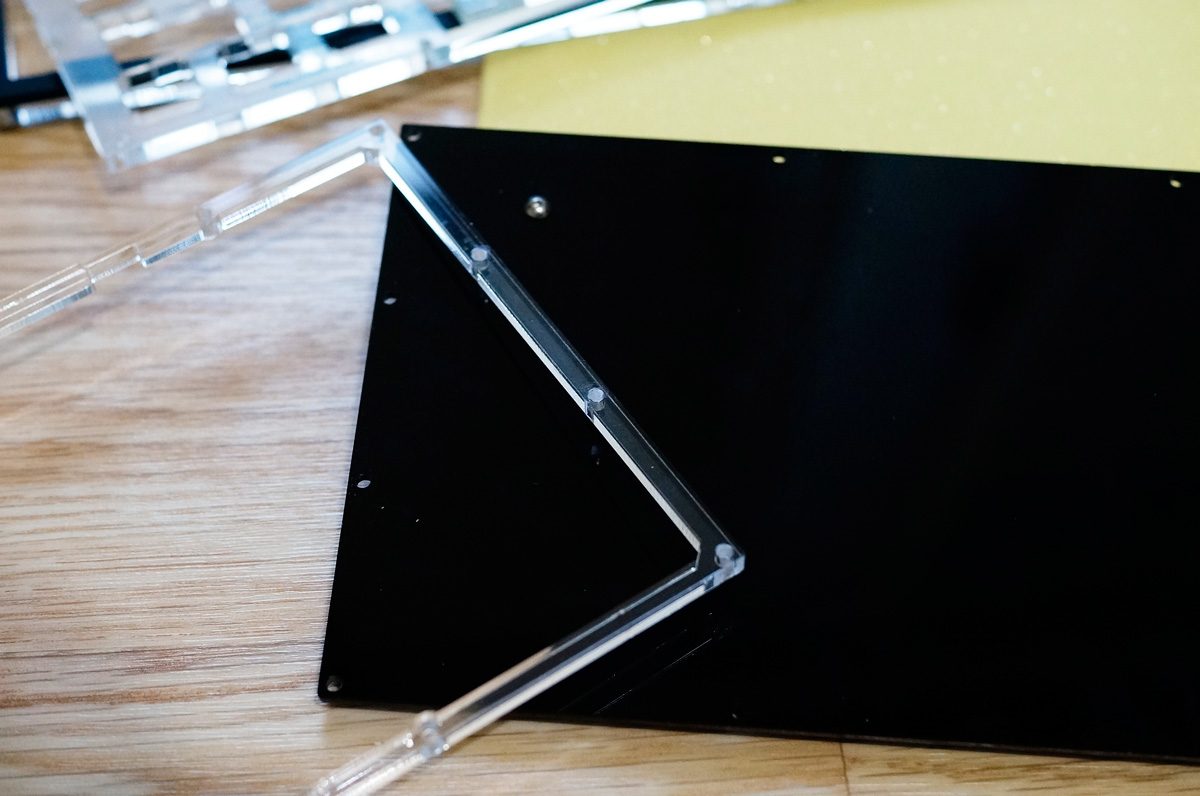

가이드는 5T 압출 아크릴로 제작했으며, 조금 넓직하게 만들었습니다.
하판과 돼지본드로 본딩... 덕분에 아크릴 하판 휨현상을 잡았습니다.
핑크색은 시트지 입니다.
사진상으로 잘 담아낼 수 없지만 아스텔은 대략 아크릴에 센딩된 느낌이라고 생각하시면 됩니다.
R값도 딱딱 잘 떨어졌네요^^

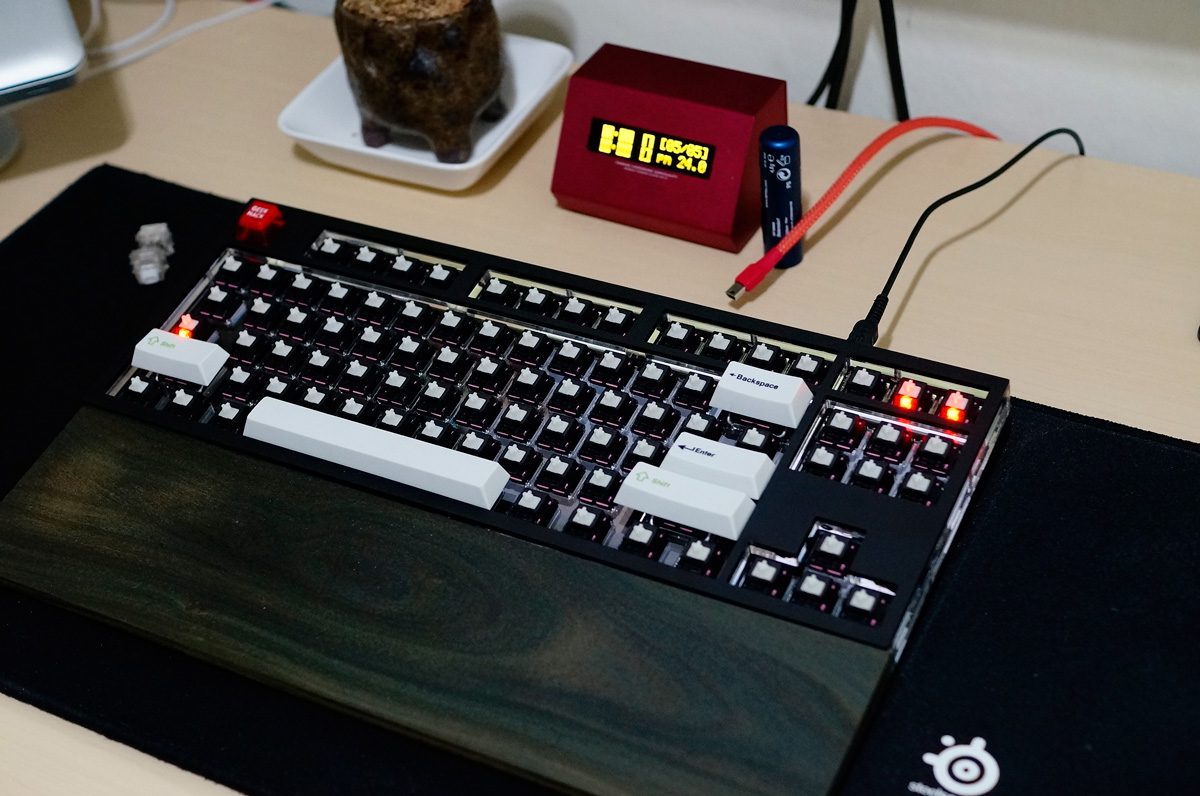

뜬금없는 조립사진.
윈키리스 기판&보강판을 해먹었던 이유가 스테빌이 들어간 키였기 때문에 테스트 후 조립했습니다 ㅎㅎ
(이번에도 속썩이면 집어 던져버리거나 불에 태워버릴려고 했습니다)

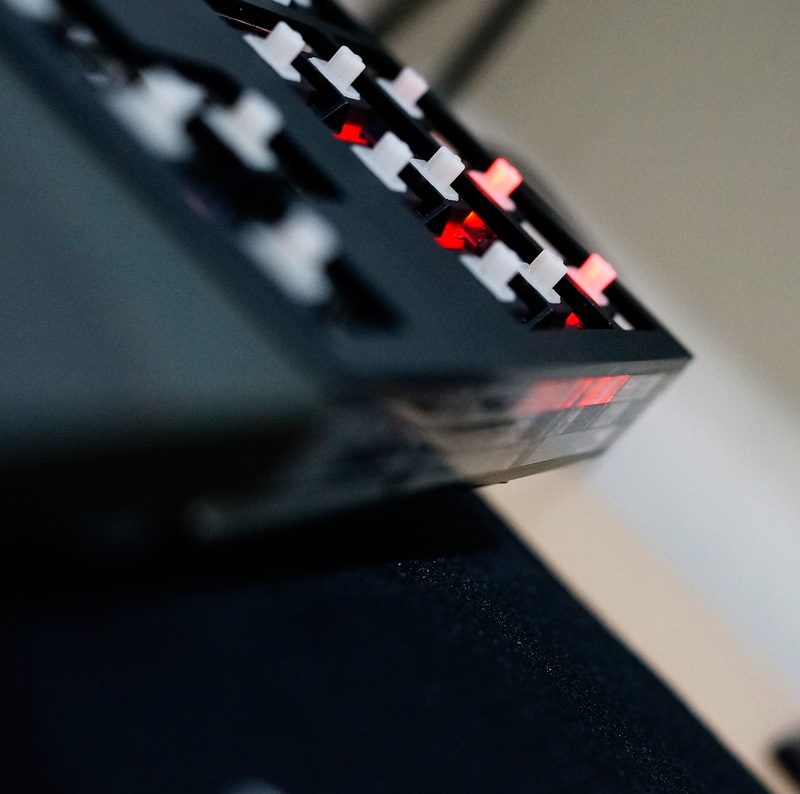

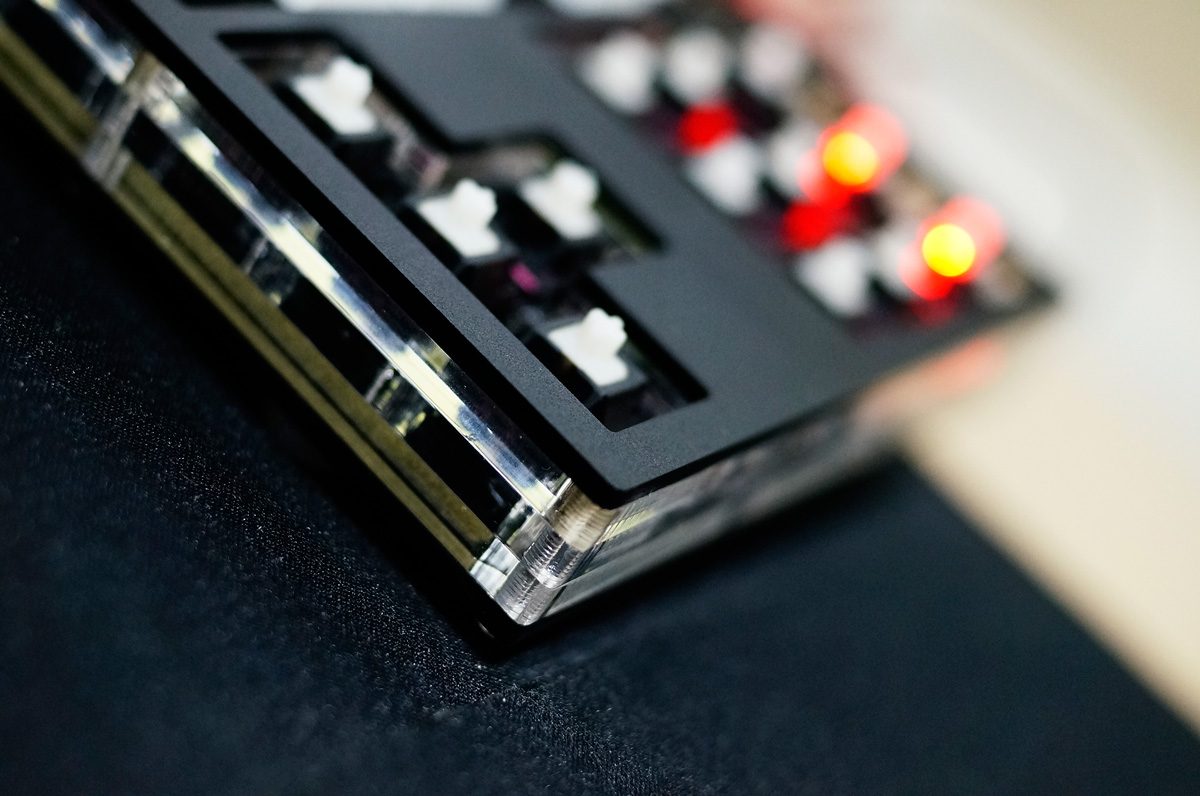

이 사진은 아스텔 느낌이 좀 보이네요.
그리고 압출 아크릴이라 그런지 두깨도 일정하지만, 단차도 잘 잡혔습니다.

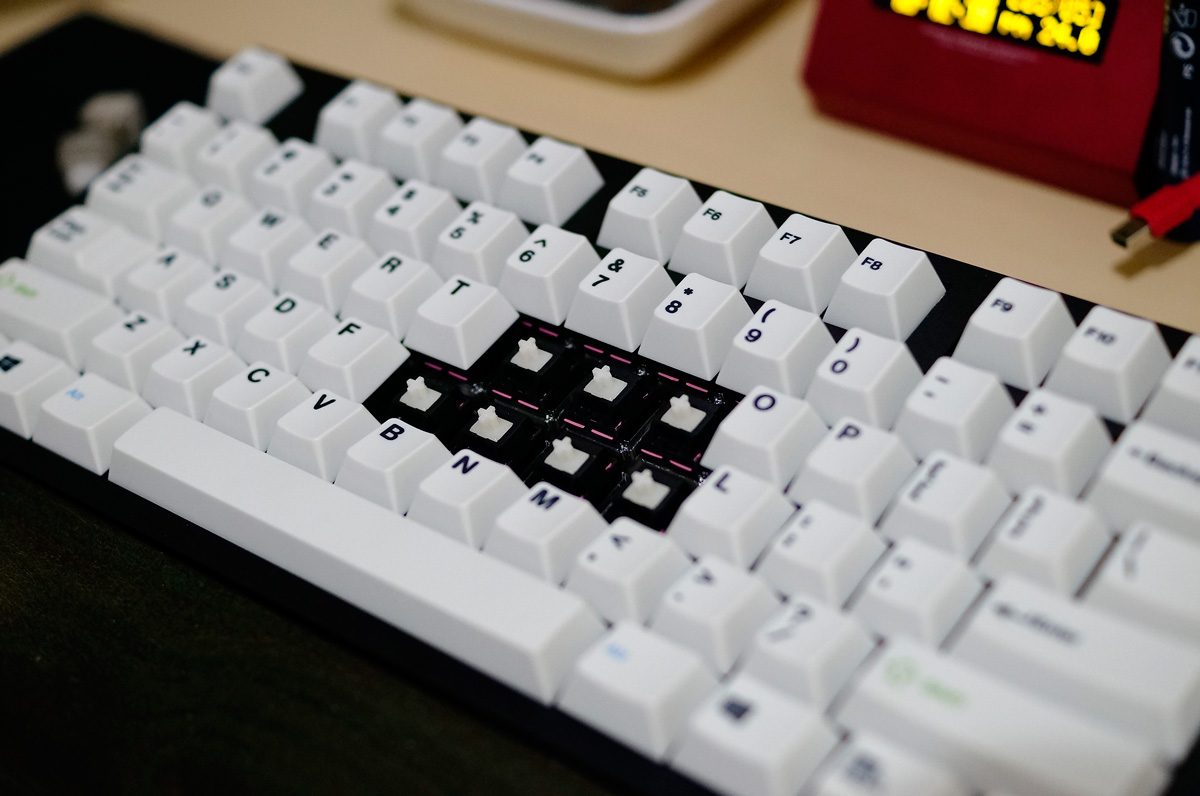

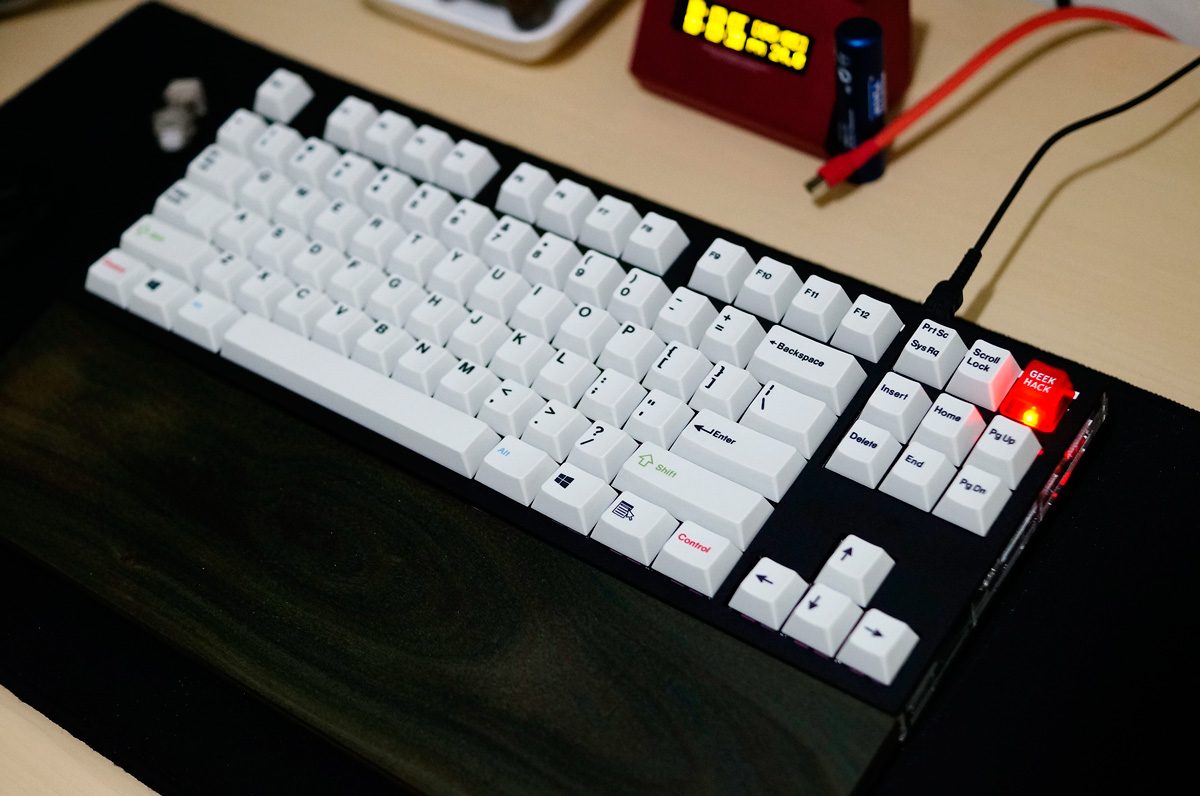

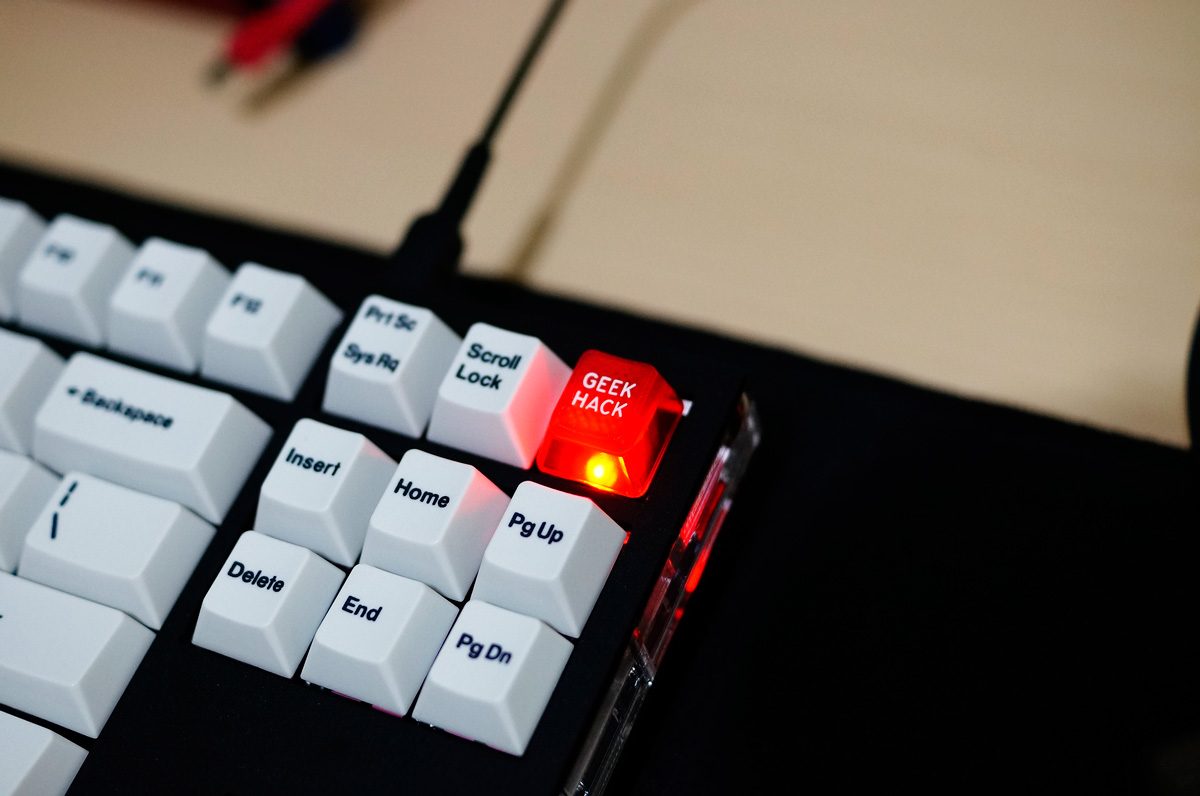

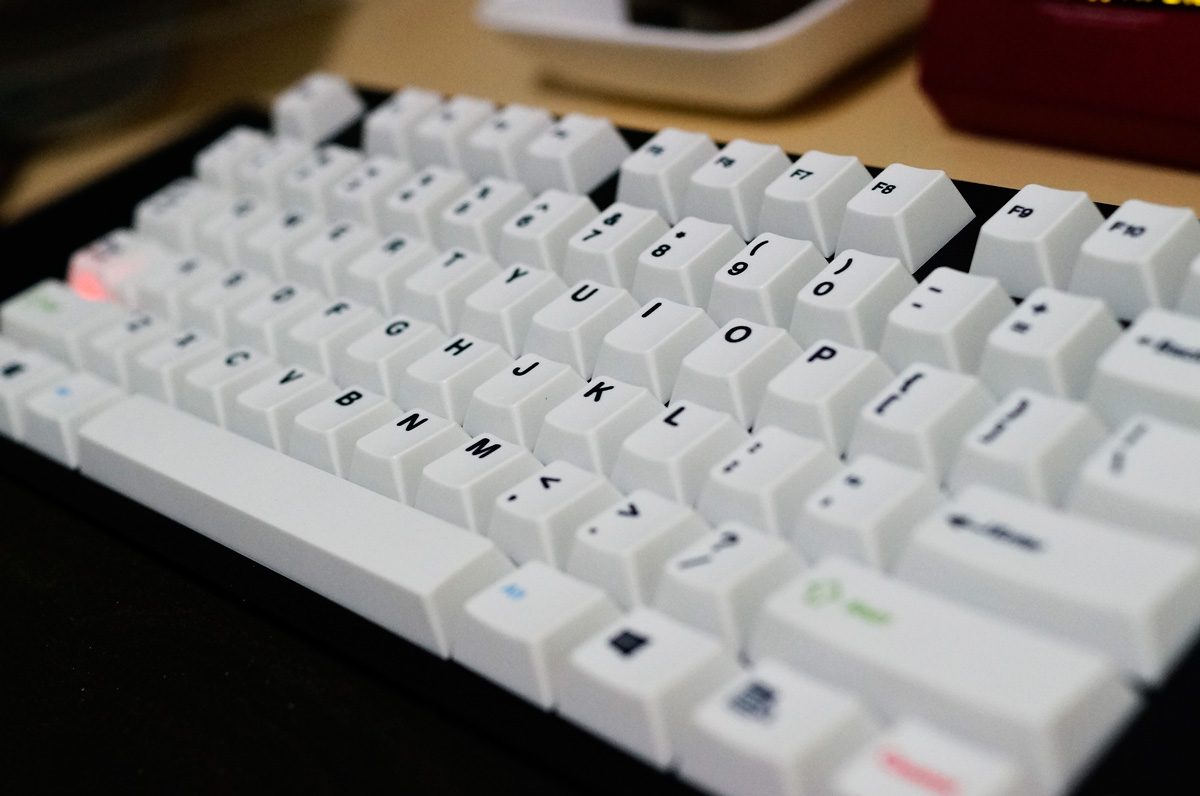

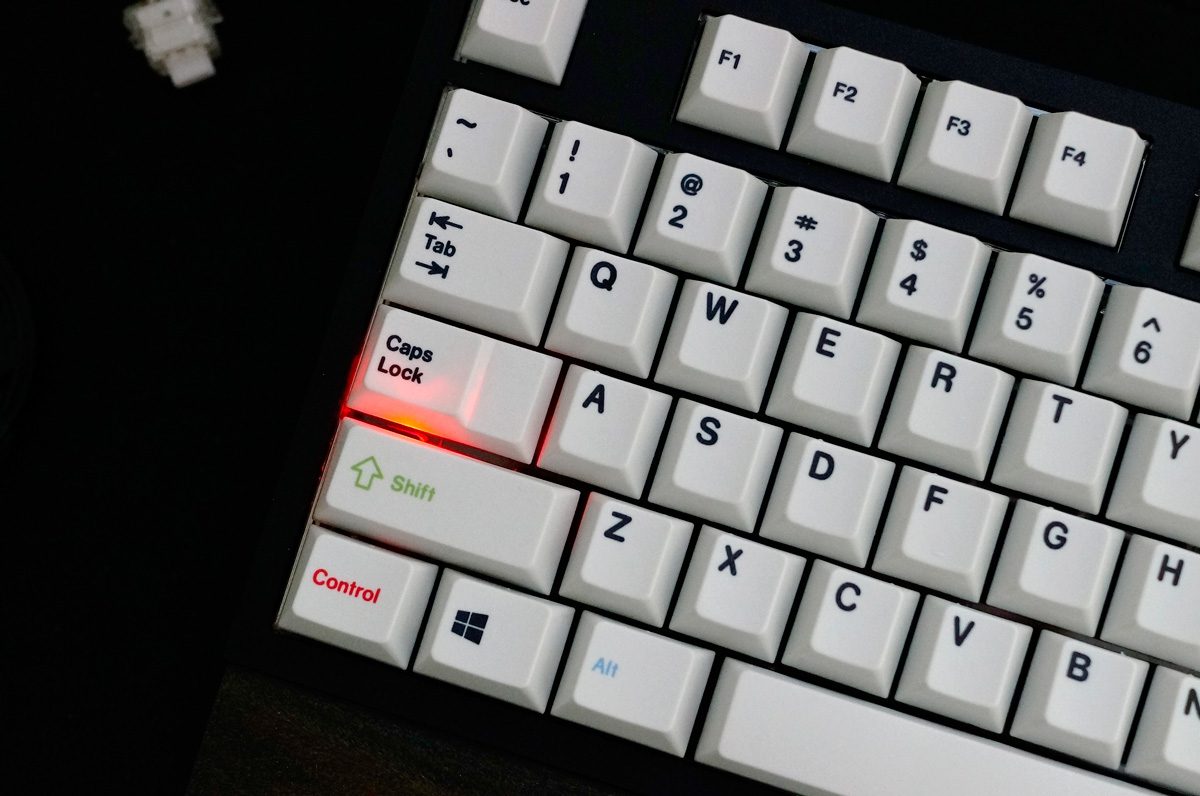

오늘 지인님께 강탈해온 긱핵 포인트 키캡.
감사합니다. 잘 쓰겠습니다^^
스위치는 가장 좋아하는 백축.
a87 winkey
- 백축 58g
- 슬라이더 : 와코즈 윤활
- 스프링 : 크라이톡스 xxx윤활 (지인 제공이라 정확한 넘버는 모르겠네요^^;)
- 스티커
- LED : 메가톤바 Red
- 스테빌 튜닝 & 메탈 구리스 윤활
하우징 설계부터 조립까지 머나 먼 여정이었습니다.
도면 설계에 큰 도움을 준 배군님과
스위치 작업에 도움을 준 동네주민에게
다시한번 감사의 말씀 드립니다^^
