하도 오랜만에 하는 작업이라... 저도 헷갈려서... -0-;
아예 게시물로 올려놓습니다.
개인적으로 글루건으로 고정시키는 방식보다는 아예 튼튼하게 볼팅하는걸 선호해서...
전체적인 작업의 방식과 핵심적 힌트는 아래 다 있으니, 나머지는 각자 손재주/잔머리 동원하셔서 작업하시면 되겠습니다.
(저는 이 이상은 노 코멘트 입니다. ^^;)

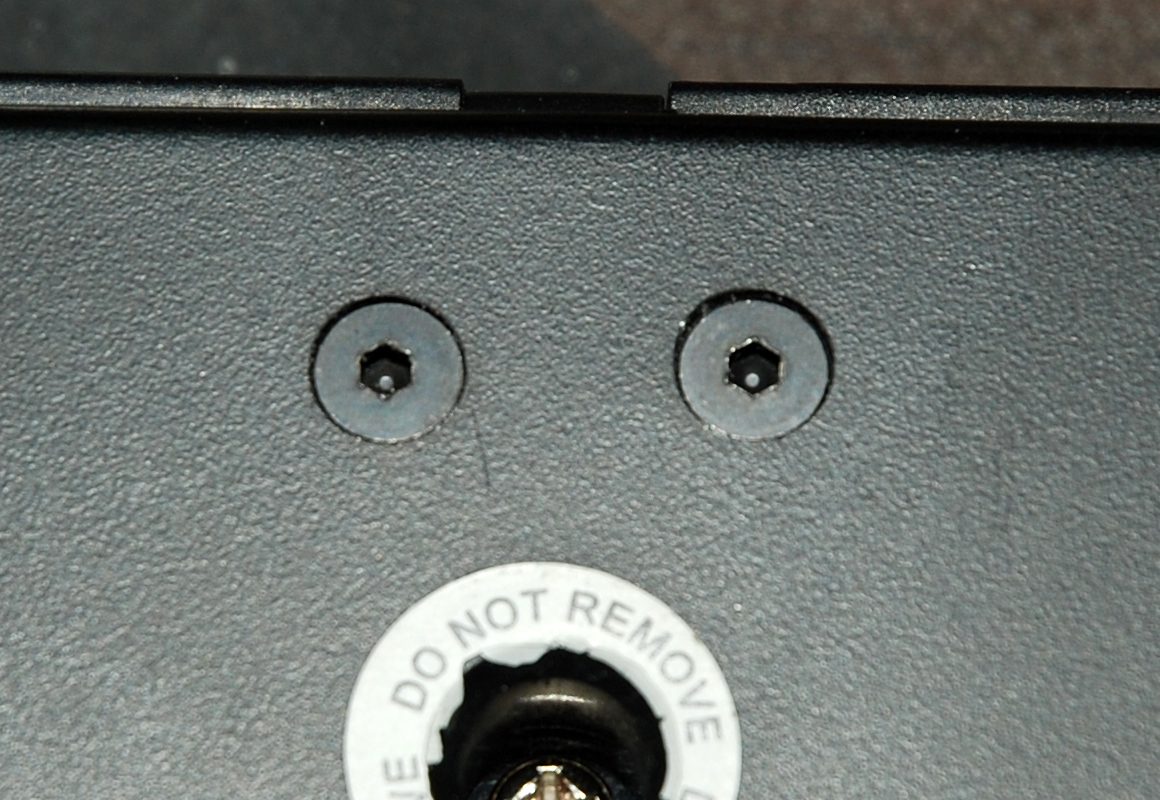

하우징 하판에 적당한 곳에 구멍내고 카운터 싱크로 볼트 머리 묻어 넣습니다.
볼트 길이는 접시머리 M3x10mm

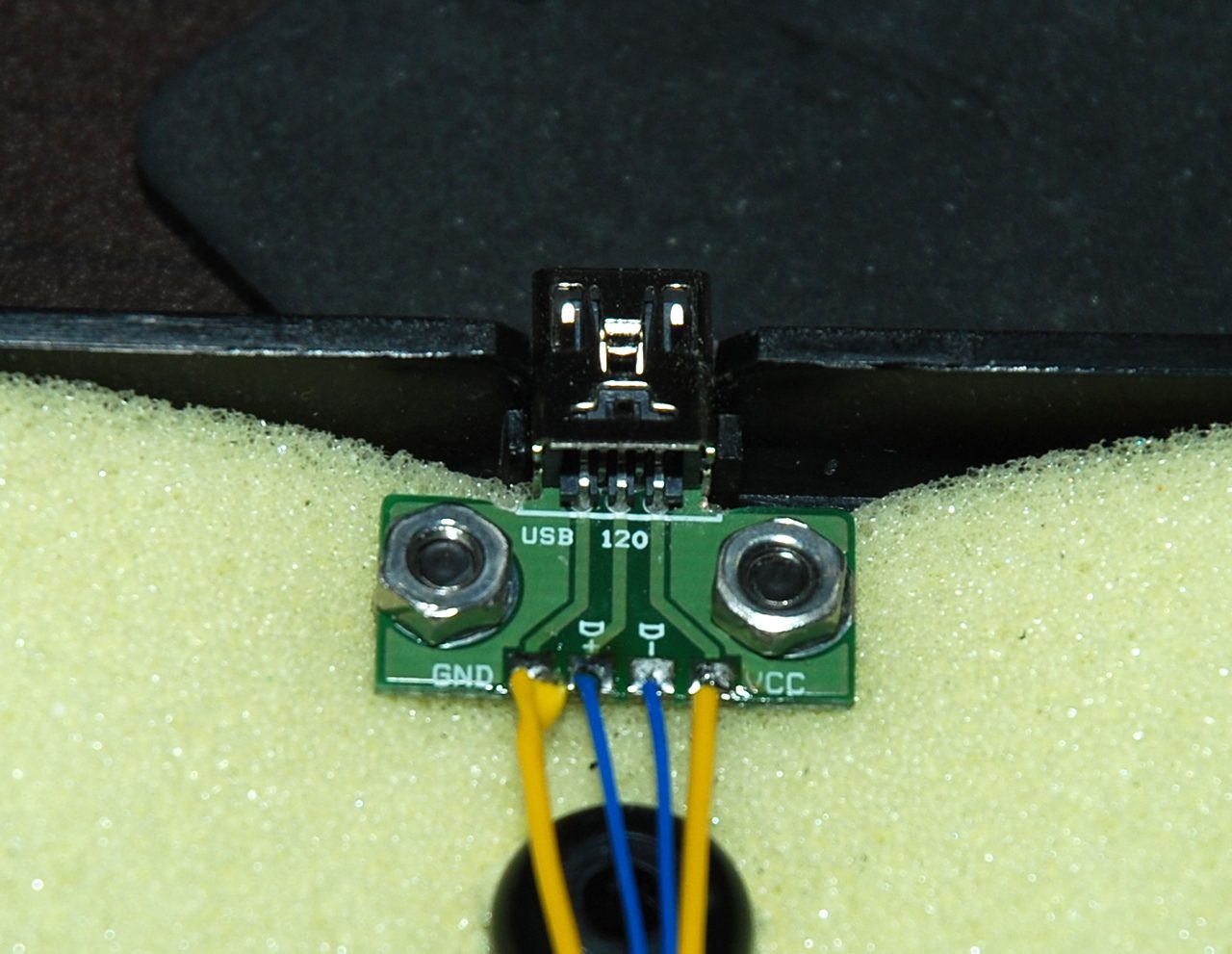

아이콘2.7b에 딸려오는 USB조각 PCB를 적당히 가공해서 넣고 물립니다.

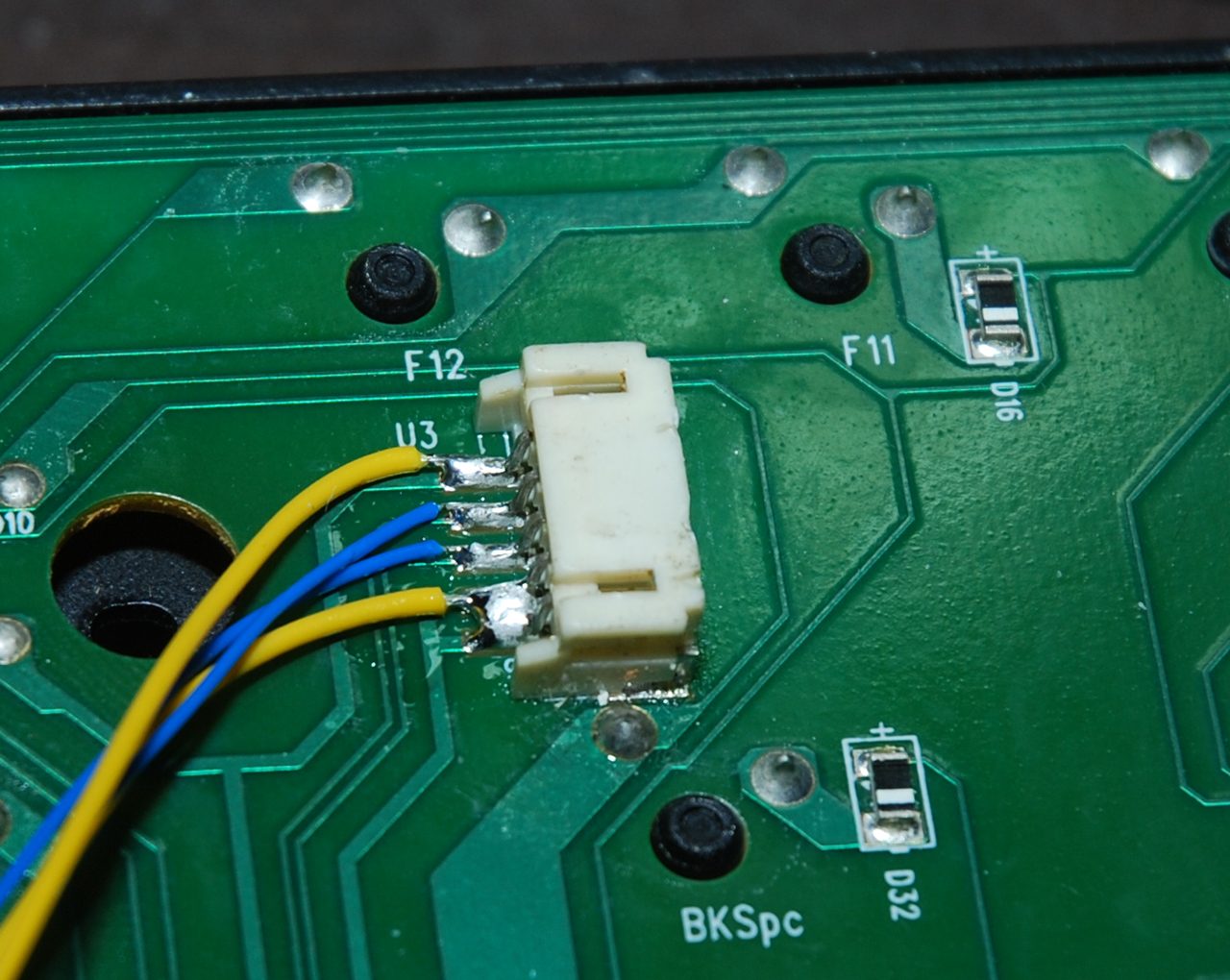

메인보드쪽에 와이어링 합니다.
GND는 터미널 2개가 어차피 쇼트라, 그냥 납 넉넉히 줘도 됩니다.
(힘들게 커넥터 안찍으셔도 됩니다. ^^;)
뚜껑 덮고 볼트 조이면 끝납니다.

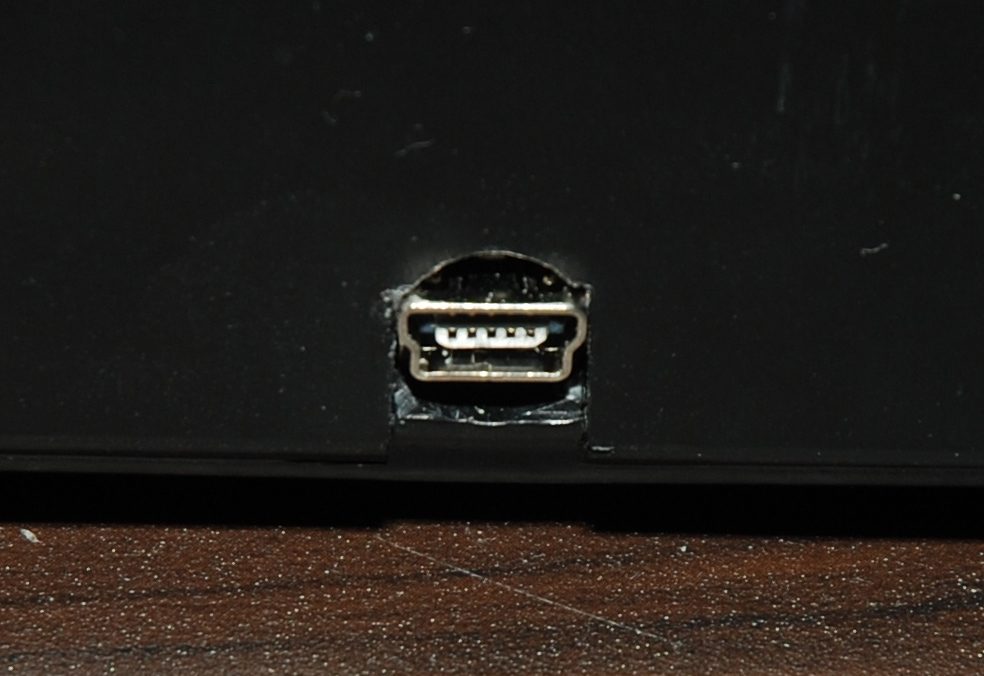

USB나오는 쪽도 살짝씩은 다듬어줘야 합니다.
간단해보여도, 정밀하게 위치 잡고 등등 하다보면 1시간 훌쩍 지나갑니다. -0-;
