가루비듬님으로 부터 방입받은 1800 윈키 멤브 하우징과 키캡에,
7000과 8200에서 뽑은 몇몇 스태빌
몇가지 빠진 키는 naga님 협찬
기판은 Deckard 님으로 부터 방입받은 랩터 기판 + 흑축 스위치

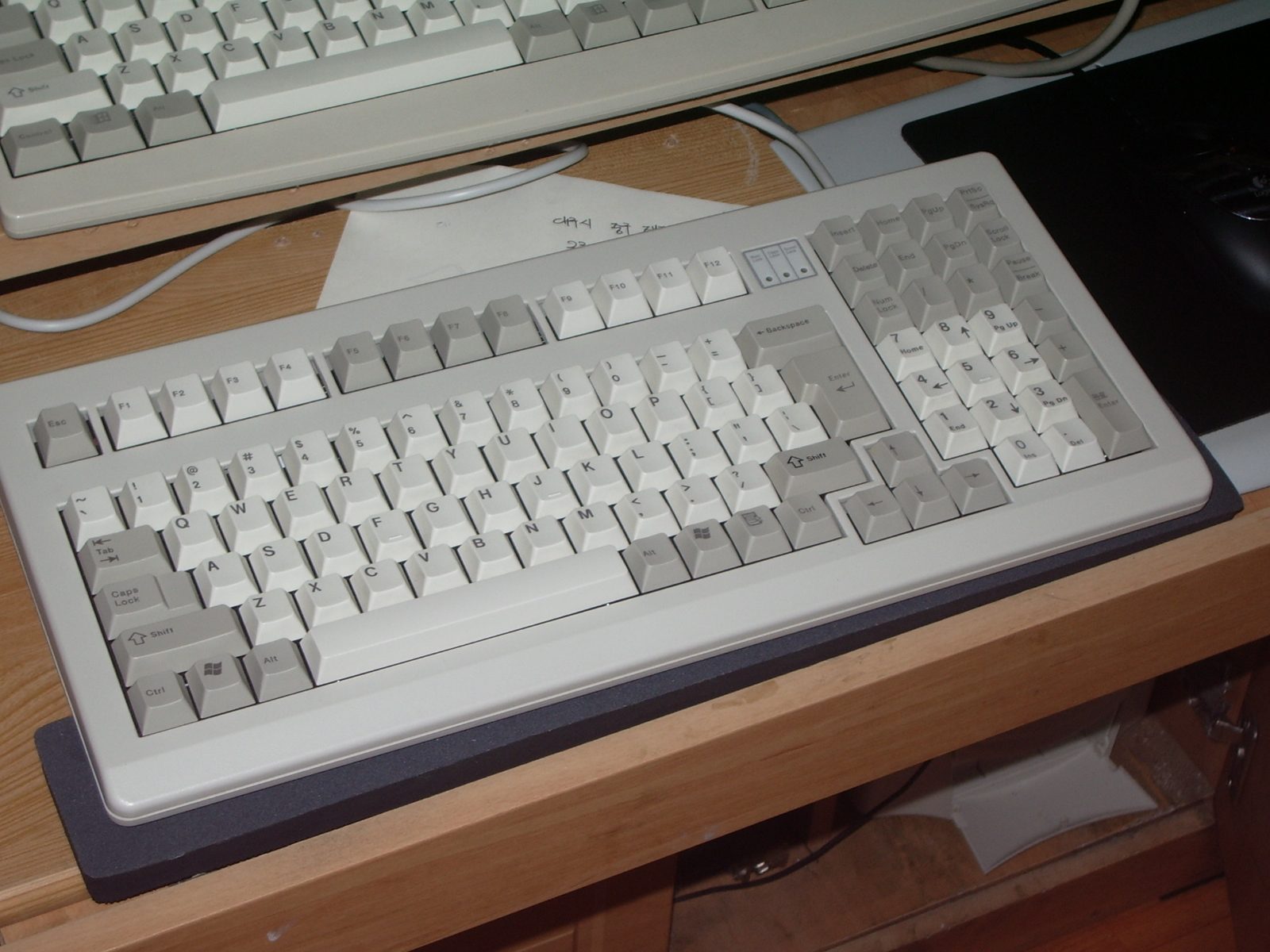

이 부품들을 채용해서 만든 1800입니다. :-)

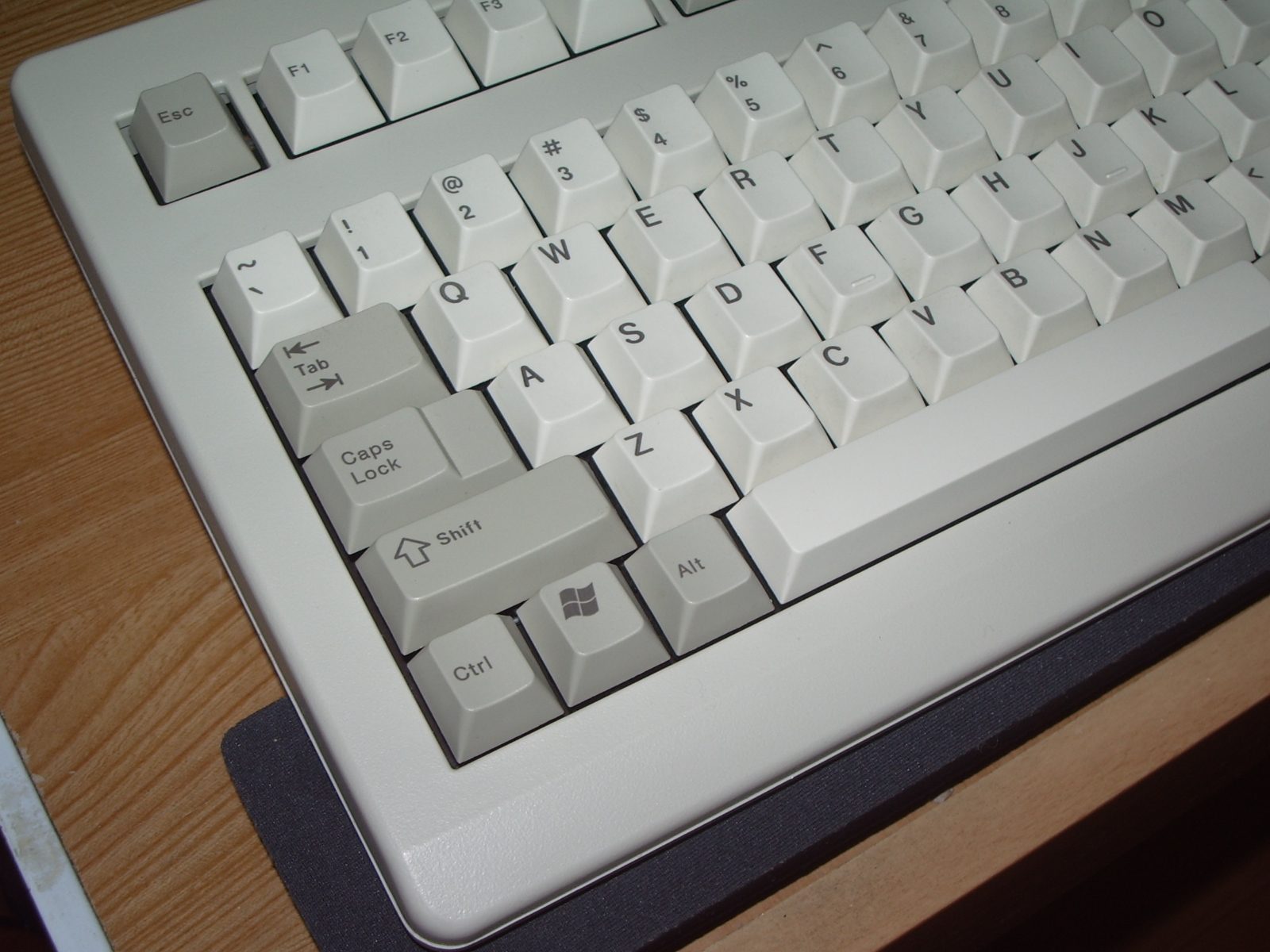

원래 랩터 기판이 독일어 배열인 관계로...왼쪽 시프트키만 우선적으로 배열 개조를 했습니다.
그런데, 깜빡하고 4파이짜리 드릴을 안사와서 스태빌 구멍 뚫는데 엄청난 삽질을 해야 했습니다. ㅠ_ㅠ; ㄱ자 엔터키도 불편하지 않으므로 대충 왼쪽 시프트만 했는데, 나중에 보강판 구하게 된다면 엔터키와 백슬래쉬키도 고쳐버릴 겁니다. :-)
그리고 언젠가 이색사출도 입혀주고요. (꿈은 많네요;;;)
그나저나...난생 처음 해본 배열 개조입니다만...스위치용 구멍 뚫는건 쉽게 뚫었는데;; 스태빌 구멍 뚫는데 엄청 헤맸습니다. -_-;;; 깜빡하고 4파이짜리 드릴날을 사오지 않아서 2파이 짜리로 구멍을 뚫고 4파이짜리 송곳 줄로 갈아서 넓혔는데;;; 덕분에 0.2밀리미터 정도의 오차가 발생해서 스태빌이 좀 삐뚤어져서 키가 약간 뻑뻑합니다. -_-;;;;
끊어진 패턴 다시 잇는데...체리 순정 기판 특유의 허약하기 그지없는 동박 내구성 때문에 진땀 흘렸네요;;; 조금이라도 인두를 오래 대고 있으면 바로 동박이 허무하게 스르르 벗겨져 버리는... 그래서 끊어진 동박 와이어링 때문에 시간이 좀 더 걸렸습니다. -_-;;;
마지막으로, 컴터에 연결해서 테스트하니...키 배열이 엉켜버리더군요. -_-;;; 처음에 당황해서 패닉 모드에 들어갔는데...데카드님께서 랩터는 10번과 11번 라인이 뒤바뀌어 있다고 말씀하셔서 그제서야 안심하고 작업을 완료 할 수 있었습니다.
그리고 한가지 더...랩터는 윈키 스위치가 뒤집어져서 꼽아져 있는데요, 그래서 일반 1800 컨트롤러를 연결하면 윈키 스위치에 흐르는 전류의 극성이 달라서 윈키가 작동이 되지 않습니다. (랩터는 스위치마다 다이오드가 박혀있습니다.)
그래서 윈키 스위치의 다이오드를 뽑고 철심을 꼽던가, 아니면 다이오드를 빼서 방향을 바꾸던가 해야만이 윈키를 쓸 수 있습니다. -_-;;
아무튼, 이 녀석에게 지금 스태빌과 엔터키를 빼앗긴 8200이 바로 옆에서 울고 있습니다. ㅋㅋㅋ 조금만 더 참아라~ 곧 조달되니...ㅋㅋ
